Текст из файла (страница 5)

Как было указано выше, BPwin поддерживает три методологии – IDEF0, IDEF3 и DFD, каждая из которых решает свои специфические задачи. В BPwin возможно построение смешанных моделей, т.е. модель может содержать одновременно как диаграммы IDEF0, так и диаграммы IDEF3 DFD. Состав палитры инструментов изменяется автоматически, когда происходит переключение с одной нотации на другую.

После щелчка по кнопке ОК появляется диалог Properties for New Models (рис. 17), в котором следует внести свойства модели.

Рис. 17. Диалог Properties for New Models

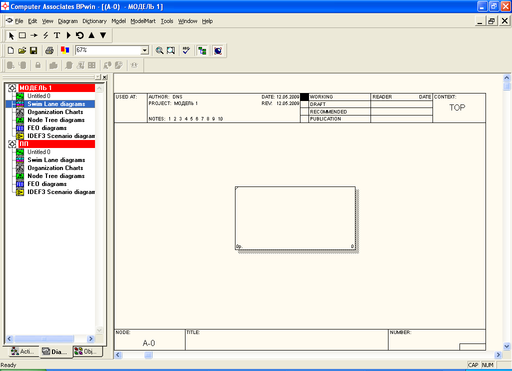

Модель в BPwin рассматривается как совокупность работ, каждая из которых оперирует некоторым набором данных. Работа изображается в виде прямоугольников, данные – в виде стрелок. Если щелкнуть по любому объекту модели левой кнопкой мыши, появляется всплывающее контекстное меню, каждый пункт которого соответствует редактору какого-либо свойства объекта.

Пункты контекстного меню Font и Color вызывают диалог Arrow Properties или Activity Properties для установки шрифта (в том числе его размера и стиля) и цвета объекта. В нижней части вкладки Font диалогов Arrow Properties и Activity Properties (рис. 18) находятся группа опций Apply setting to, позволяющих изменить шрифт для всех работ или стрелок на текущей диаграмме, в модели, и группа Global, позволяющая изменить шрифт одновременно для всех объектов модели.

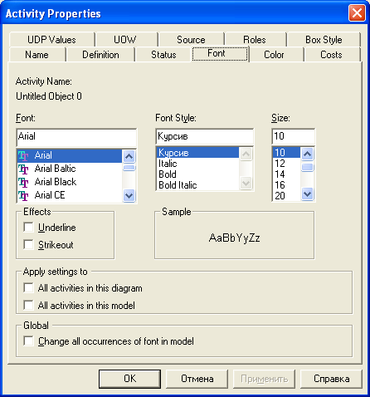

Рис. 18. Вкладка Font диалога Activity Properties

Кроме того, BPwin позволяет установить шрифт по умолчанию для объектов определенного типа на диаграммах и в отчетах. Для этого следует выбрать меню Model/Default Fonts, после чего появляется каскадное меню, каждый пункт которого служит для установки шрифтов для определенного типа объектов:

• Context Activity – работа на контекстной диаграмме;

• Context Arrow – стрелки на контекстной диаграмме;

• Decomposition Activity – работы на диаграмме декомпозиции;

• Decomposition Arrow – стрелки на диаграмме декомпозиции;

• Node Tree Text – текст на диаграмме дерева узлов;

• Frame User Text – текст, вносимый пользователем в каркасе диаграмм;

• Frame System Text – системный текст в каркасе диаграмм;

• Text Blocks – текстовые блоки;

• Parent Diagram Text – текст родительской диаграммы;

• Parent Diagram Title Text – текст заголовка родительской диаграммы;

• Report Text – текст отчетов.

Инструмент навигации Model Explorer имеет три вкладки – Activities, Diagrams и Objects. Вкладка Activities (рис. 19) показывает в виде раскрывающегося иерархического списка все работы модели. Одновременно могут быть показаны все модели, открытые в BPwin. Работы с диаграмм IDEF0 показываются зеленым цветом, IDEF3 – желтым и DFD – голубым.

Рис. 19. Model Explorer

Щелчок по работе во вкладке Activity переключает левое окно BPwin на диаграмму, на которой эта работа размещена. Для редактирования свойств работы следует щелкнуть по ней правой кнопкой мыши. Появляется контекстное меню со свойствами работы.

Проанализировав возможности BPwin, изучив инструментальную среду, рассмотрим технологию бизнес моделирования.

Выводы: так как областью исследования в дипломной работе являются технологии проектирования и моделирования бизнес – процессов, то данные технологии потребуют освоения инструментов создания графических изображений, методов и средств функционального, логического и физического моделирования. При проектировании АИС важно разработать единые требования к системе, чтобы не было в дальнейшем необходимости переделывать проект. В современном мире компьютерных технологий важную роль играют программы бизнес моделирования, которые позволяют создать модель АИС. Для успешной реализации проекта необходимо чтобы инструментальные средства были достаточно гибкими и легко приспосабливались к изменяющимся требованиям. В результате проведенных теоретических исследований было установлено, что таким средством является Case – средство верхнего уровня-BPwin, поддерживающий методологию IDEF0 (функциональная модель), IDEF3 (WorkFlow Diagram) и DFD (Dataflow Diagram).

2. Практическая часть

2.1 Анализ деятельности ОАО «АНХК» и структуры предприятия

Открытое акционерное общество «Ангарская нефтехимическая компания» – крупнейшее предприятие Восточной Сибири по переработке нефти и выпуску нефтепродуктов. Первые установки пущены в эксплуатацию в 1953 году. В состав ОАО «АНХК» входят нефтеперерабатывающий завод, химический завод, завод масел, товарно-сырьевое производство. Дочерними предприятиями ОАО «АНХК» являются ОАО «Ангарский завод катализаторов и органического синтеза», ОАО «Востсибмаш», ОАО «Ангарское управление энергосистем».

В графическом виде структура АНХК представлена в Приложении 1.

Нефтеперерабатывающий завод

В составе НПЗ 3 установки по первичной переработке, 7 установок по вторичной переработке нефти. Ежегодный объем нефтепереработки – от 8,2 до 8,7 млн. тонн. Выход светлых – 64,4%, глубина переработки – 77,4%. Начиная с 2001 года осуществляется последовательная модернизация основных производственных установок, что позволило наладить выпуск новой, пользующейся спросом продукции.

Выпускаемая продукция:

• Бензины автомобильные Аи – 76, Аи – 80, Аи – 92, Премиум – 95, Супер Аи – 98.

• Топливо дизельное: зимнее, летнее.

• Топливо дизельное экологически чистое.

• Топливо для реактивных двигателей.

• Битумы нефтяные (строительные, кровельные, дорожные вязкие, модифицированные).

• Кокс электродный для алюминиевой промышленности.

Химический завод

Нефтехимия как одно из основных направлений деятельности комбината берет начало с пуска производства метанола в 1954 году. На сегодняшний день в составе химического завода работают четыре основных блока: производство серной кислоты, бутиловых спиртов, метанола-ректификата, аминов. Ряд внедряемых бизнес проектов направлен на дальнейшее развитие производств.

Выпускаемая продукция:

• Спирты бутиловые

• Серная кислота

• Метанолы

• Метиламины

• Метилтретбутиловый эфир

Завод масел

В августе 2004 года производство масел в Ангарской нефтехимической компании выделено в самостоятельное структурное подразделение.

В составе завода – два технологических цеха и два цеха товарной группы, где производится компаудирование готовой товарной продукции.

Выпускаемая продукция:

• Моторные масла (дизельные и универсальные)

• Трансмиссионные и гидравлические масла

• Энергетические масла

• Индустриальные масла

ОАО «Ангарский завод катализаторов и органического синтеза»

Ангарский завод катализаторов и органического синтеза является одним из крупнейших производителей катализаторов в России. Завод имеет общую базу для проведения научно-исследовательских и опытных работ в области переработки и нефтехимии.

Выпускаемая продукция:

• Катализаторы риформинга

• Катализаторы процесса Клауса

• Катализаторы гидрирования

• Катализаторы окисления

• Катализаторы конверсии

• Катализаторы-адсорбенты

• Носители

ОАО «Восточно-Сибирский машиностроительный завод»

ОАО «Востсибмаш» – самое мощное машиностроительное предприятие в Восточной Сибири. Имеет котельно-сварочное, механосборочное, литейное, кузнечно-термическое производство. Имеющееся оборудование позволяет изготовить аппараты из углеродистых, низколегированных, высоколегированных, а также теплоустойчивых сталей, титана и биметалла.

Выпускаемая продукция:

• Колонны ректификационные и абсорбционные

• Запасные части к грунтовым насосам

• Емкостное оборудование

• Теплообменная аппаратура

• Трубопроводная арматура

• Нестандартное оборудование

Основные направления инвестиционной политики:

• Обеспечение поставки топлив на Российский рынок и на экспорт в соответствии с требованиями стандартов по качеству (ЕВРО – 3, ЕВРО – 4);

• Конвертирование мазута в светлые нефтепродукты для экспорта и внутреннего рынка;

• Освоение выпуска масел повышенного уровня качества;

• Повышение эффективности производства;

• Повышение экологической и промышленной безопасности.

Основными видами деятельности Общества являются:⁷

1. производство продуктов нефтепереработки, нефтехимии и химической продукции производственно-технического назначения;

2. хранение нефти, газов и продуктов их переработки

3. производство товаров народного потребления;

4. осуществление коммерческой деятельности;

5. торгово-закупочная деятельность;

6. общественное питание;

7. осуществление внешнеэкономической деятельности;

8. производство строительной продукции;

9. строительно-монтажные и ремонтные работы;

10. забор воды, водоснабжение, канализование и очистка сточных вод;

11. сбор, утилизация, складирование, размещение, перемещение, использование, уничтожение промышленных, в том числе опасных, и иных отходов (кроме радиоактивных);

12. эксплуатация стационарного сооружения, предназначенного для хранения радиоактивных веществ, радиационных источников, эксплуатация аппаратов и комплексов, в которых содержатся радиоактивные вещества;

13. научно-исследовательские и проектно-конструкторские работы;

14. осуществление всех видов гражданско-правовых сделок с патентообладателями, владельцами «ноу-хау» и авторами иных видов интеллектуальной собственности;

15. информационно-вычислительные работы и разработка программных продуктов;

16. подготовка и повышение квалификации кадров;

17. использование драгоценных металлов для нужд производства;

18. транспортно-экспедиционная деятельность;

19. медицинское, санаторное, восстановительно-реабилитационное и лечебно-профилактическое обслуживание, обеспечение лекарственными препаратами и изделиями медицинского назначения;

20. закуп по импорту и в Российской Федерации, хранение, отпуск, оптовая и розничная реализация лекарственных средств, этилового спирта, изделий медицинского назначения и фармацевтической продукции;

21. изготовление всех видов лекарственных форм, в том числе наркотических, ядовитых, психотропных и сильнодействующих для населения и лечебно-профилактических учреждений города по рецептам врачей и на основе лекарственных средств, зарегистрированных в РФ;

22. приобретение, получение, перевозка, хранение, распределение, отпуск, реализация и уничтожение ядовитых, сильнодействующих, наркотических и психотропных средств, анаболиков этилового спирта;

23. сбор и переработка лекарственных трав, изготовление и реализация фитотерапевтической продукции;

24. приобретение, реализация, сбор и ремонт очковой оптики;

25. проведение дезинфекционных, дезинсекционных и дератизационных работ;

26. оздоровление населения на базах отдыха и в детских лагерях;

27. туристическая и экскурсионная деятельность;

28. добыча минеральных вод из источников, розлив ее в бутылки и реализация населению.

В компании активно ведется реконструкция и модернизация действующих и пуск новых производств. В ОАО «АНХК» выпускается более ста наименований товарной продукции, которая находит, сбыт практически во всех районах от Урала до Тихого океана, и далее за рубежом – в Японии, Китае, Монголии, Сингапуре и других странах Юго-Восточной Азии. Особый подход у компании – в решении природоохранных задач. В компании разработана и действует долгосрочная программа по снижению выбросов загрязняющих веществ в окружающую среду.

За качество выпускаемой продукции, реализацию природоохранных проектов ОАО «АНХК» неоднократно награждалась медалями и дипломами российских и международных выставок. По итогам 2005 года Ангарская нефтехимическая компания вошла в рейтинг 100 ведущих предприятий России. 10 видов продукции маркированы золотыми и серебряными знаками «Сто лучших товаров России».

2.1 Анализ проблемы автоматизированных информационных систем ОАО «АНХК»

Проведенное обследование деятельности основных управленческих служб Компании позволяет сделать следующие выводы:

• методология учета, анализа и планирования в значительной степени зависит от человеческого фактора;

• обработка первичных документов, даже при наличии существующих средств автоматизации, все еще связана с использованием большого количества ручного труда, вследствие чего соблюдение требуемых сроков формирования бухгалтерских отчетных документов становится трудновыполнимой задачей;

• аналитический учет в функциональных подразделениях и аналогичный учет в бухгалтерии основаны на независимой обработке одних и тех же первичных документов. То же самое относится к аналитическому и синтетическому учету в бухгалтерии;

• объединение и группирование информации в регистры бухгалтерского учета, а также в аналитические ведомости функциональных служб производится без использования единой нормативно-справочной информации и единой системы классификации и кодирования информации.

Рассмотрим подробнее сложившуюся в Компании ситуацию в планово-экономической деятельности, дающую основание для такого рода заключений.
