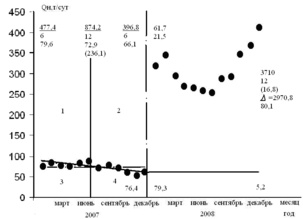

Рис. 11. Определение технологической эффективности ГС №6 «прямым» счетом
Далее по эксплуатационным карточкам добывающей скважины определяем добычу нефти за 12 месяцев предыстории (874,2 т) и среднемесячную добычу в этот период (72,9 т). Последнюю величину откладываем на графике в виде горизонтальной прямой до пересечения с месяцем ввода скважин в эксплуатацию (01.2008). Затем период предыстории делим на две равные части вертикальным отрезком прямой. Таким образом, период предыстории превратился в квадратную диаграмму, на которой в первом квадрате оказалось 6 точек, во втором квадрате – ни одной точки, в третьем квадрате- 1 точка и в четвертом- 5 точек. Отсюда коэффициент ассоциации Юла равен:
Далее определяем количественные показатели тренда. Для этого по эксплуатационным карточкам определяем добычу нефти за первые 6 месяцев (477,4 т) и вторые 6 месяцев (396,8 т) предыстории. Отсюда вычисляем среднемесячную добычу за первую половину (79,6 т) и вторую половину предыстории (66,1 т). Через последние две точки и центр квадратной диаграммы проводим наклонную прямую до пересечения границы предыстории и истории (01.2008 – дата ввода скважин в эксплуатацию). В этой точке пересечения определяем базовую среднемесячную добычу нефти (61,7 т) и из нее проводим горизонтальную прямую (параллельную оси времени) на весь период истории (последствия). Таким образом, считаем, что падение добычи нефти происходит только в период предыстории, а в период после воздействия базовая добыча нефти является постоянной, не падающей, что, естественно, занижает технологический эффект.
По количеству и положению точек после начала воздействия относительно горизонтальной базовой прямой наглядно выявляется качественный эффект (все 12 из 12 точек расположены выше базовой горизонтали) и его динамика. Для количественной оценки эффективности бурения горизонтальных скважин по эксплуатационным карточкам определяем суммарную добычу нефти после ввода скважин в эксплуатацию на дату анализа (с 1.01.2008 по 1.01.2009 гг.). Она оказалась равной 3710,0 т. Отсюда среднемесячная добыча нефти после воздействия оказалась равной 309,2 т, или на 402% больше базовой (61,7 т).
Вычитая из среднемесячной добычи нефти после воздействия (309,2 т) базовую среднемесячную добычу нефти (61,7 т) и умножая полученную разность на число месяцев, получаем величину дополнительно добытой нефти (2970,8 т), ее долю по отношению ко всей добыче нефти после воздействия (80,1%).
Зная среднемесячную добычу воды в период предыстории и истории (цифры в скобках на рис. 11), можно определить фактическую среднемесячную обводненность в эти два периода времени (76,4 и 5,2%), а также, используя расчетную базовую добычу нефти (739,9 т) и среднемесячную добычу воды в период предыстории (236,1 т) и истории (16,8 т), сопоставить с расчетной базовой средней обводненностью, равной 79,3 и 21,5%.
Скважина №7
Показатели работы скважины №7 приведены в табл. 16
Таблица 16. Показатели работы скважины №7
Предыстория | История | ||||||
Дата | Добыча за месяц, т | Дата | Добыча за месяц, т | ||||
нефть | вода | нефть | вода | ||||
01.2007 | 114,7 | 213,0 | 01.2008 | 319,3 | 20,4 | ||
02.2007 | 117,8 | 262,2 | 02.2008 | 291,4 | 15,3 | ||
03.2007 | 111,6 | 395,7 | 03.2008 | 306,9 | 19,6 | ||
04.2007 | 111,6 | 395,7 | 04.2008 | 291,4 | 18,6 | ||
05.2007 | 105,4 | 195,7 | 05.2008 | 303,8 | 22,9 | ||
06.2007 | 117,8 | 176,7 | 06.2008 | 300,7 | 26,1 | ||
07.2007 | 99,2 | 155,2 | 07.2008 | 297,6 | 15,7 | ||
08.2007 | 105,4 | 245,9 | 08.2008 | 279 | 41,7 | ||
09.2007 | 99,2 | 176,4 | 09.2008 | 260,4 | 46,0 | ||
10.2007 | 108,5 | 201,5 | 10.2008 | 235,6 | 101,0 | ||
11.2007 | 105,4 | 234,6 | 11.2008 | 238,7 | 83,9 | ||
12.2007 | 111,6 | 260,4 | 12.2008 | 220,1 | 113,4 |
В координатах «месячная добыча нефти – календарное время» за нулевой отсчет времени принимаем месяц (01.2007) на год раньше месяца введения горизонтальных скважин из бурения (01.2008), т.е. в качестве ближней предыстории берем 12 месяцев. На график (рис. 12) наносим точки месячной добычи из указанной скважины по месяцам до и после ввода скважины в эксплуатацию. Проводим вертикальную прямую точку (01.2008), которая делит время на две части (до и после ввода скважины в эксплуатацию).

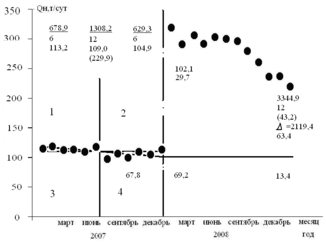

Рис. 12. Определение технологической эффективности ГС №7 «прямым» счетом
Далее по эксплуатационным карточкам добывающей скважины определяем добычу нефти за 12 месяцев предыстории (1308,2 т) и среднемесячную добычу в этот период (109,0 т). Последнюю величину откладываем на графике в виде горизонтальной прямой до пересечения с месяцем ввода скважин в эксплуатацию (01.2008). Затем период предыстории делим на две равные части вертикальным отрезком прямой. Таким образом, период предыстории превратился в квадратную диаграмму, на которой в первом квадрате оказалось 5 точек, во втором квадрате –1 точка, в третьем квадрате- 1 точка и в четвертом- 5 точек. Отсюда коэффициент ассоциации Юла равен:
Далее определяем количественные показатели тренда. Для этого по эксплуатационным карточкам определяем добычу нефти за первые 6 месяцев (678,9 т) и вторые 6 месяцев (629,3 т) предыстории. Отсюда вычисляем среднемесячную добычу за первую половину (113,2 т) и вторую половину предыстории (104,9 т). Через последние две точки и центр квадратной диаграммы проводим наклонную прямую до пересечения границы предыстории и истории (01.2008 – дата ввода скважин в эксплуатацию). В этой точке пересечения определяем базовую среднемесячную добычу нефти (102,1 т) и из нее проводим горизонтальную прямую (параллельную оси времени) на весь период истории (последствия). Таким образом, считаем, что падение добычи нефти происходит только в период предыстории, а в период после воздействия базовая добыча нефти является постоянной, не падающей, что, естественно, занижает технологический эффект.
По количеству и положению точек после начала воздействия относительно горизонтальной базовой прямой наглядно выявляется качественный эффект (все 12 из 12 точек расположены выше базовой горизонтали) и его динамика. Для количественной оценки эффективности бурения горизонтальных скважин по эксплуатационным карточкам определяем суммарную добычу нефти после ввода скважин в эксплуатацию на дату анализа (с 1.01.2008 по 1.01.2009 гг.). Она оказалась равной 3344,9 т. Отсюда среднемесячная добыча нефти после воздействия оказалась равной 278,7 т, или на 163% больше базовой (102,1 т).
Вычитая из среднемесячной добычи нефти после воздействия (278,7 т) базовую среднемесячную добычу нефти (102,1 т) и умножая полученную разность на число месяцев, получаем величину дополнительно добытой нефти (2119,4 т), ее долю по отношению ко всей добыче нефти после воздействия (63,4%).
Зная среднемесячную добычу воды в период предыстории и истории (цифры в скобках на рис. 12), можно определить фактическую среднемесячную обводненность в эти два периода времени (67,8 и 13,4%), а также, используя расчетную базовую добычу нефти (1225,5 т) и среднемесячную добычу воды в период предыстории (229,9 т) и истории (43,2 т), сопоставить с расчетной базовой средней обводненностью, равной 69,2 и 29,7%.
Скважина №8
Показатели работы скважины №8 приведены в табл. 17.
Таблица 17. Показатели работы скважины №8
Предыстория | История | ||||
Дата | Добыча за месяц, т | Дата | Добыча за месяц, т | ||
нефть | вода | нефть | вода | ||
01.2007 | 158,1 | 129,4 | 01.2008 | 266,6 | 20,1 |
02.2007 | 142,6 | 167,4 | 02.2008 | 269,7 | 17,2 |
03.2007 | 148,8 | 181,9 | 03.2008 | 266,6 | 11,1 |
04.2007 | 151,9 | 218,6 | 04.2008 | 235,6 | 12,4 |
05.2007 | 151,9 | 227,9 | 05.2008 | 266,6 | 23,2 |
06.2007 | 145,7 | 218,6 | 06.2008 | 257,3 | 19,4 |
07.2007 | 139,5 | 209,3 | 07.2008 | 260,4 | 49,6 |
08.2007 | 133,3 | 217,5 | 08.2008 | 244,9 | 57,4 |
09.2007 | 139,5 | 227,6 | 09.2008 | 226,3 | 75,4 |
10.2007 | 130,2 | 172,6 | 10.2008 | 260,4 | 42,4 |
11.2007 | 136,4 | 173,6 | 11.2008 | 279 | 49,2 |
12.2007 | 155 | 214,0 | 12.2008 | 257,3 | 28,6 |
В координатах «месячная добыча нефти – календарное время» за нулевой отсчет времени принимаем месяц (01.2007) на год раньше месяца введения горизонтальных скважин из бурения (01.2008), т.е. в качестве ближней предыстории берем 12 месяцев. На график (рис. 13) наносим точки месячной добычи из указанной скважины по месяцам до и после ввода скважины в эксплуатацию.
Проводим вертикальную прямую точку (01.2008), которая делит время на две части (до и после ввода скважины в эксплуатацию).
Далее по эксплуатационным карточкам добывающей скважины определяем добычу нефти за 12 месяцев предыстории (1732,9 т) и среднемесячную добычу в этот период (144,4 т). Последнюю величину откладываем на графике в виде горизонтальной прямой до пересечения с месяцем ввода скважин в эксплуатацию (01.2008). Затем период предыстории делим на две равные части вертикальным отрезком прямой. Таким образом, период предыстории превратился в квадратную диаграмму, на которой в первом квадрате оказалось 5 точек, во втором квадрате –1 точка, в третьем квадрате- 1 точка и в четвертом- 5 точек. Отсюда коэффициент ассоциации Юла равен:
