4. Анализ эффективности применяемых горизонтальных технологий в условиях рассматриваемого объекта разработки
На 1.01.2010 г. на залежах 302–303 пробурены 109 горизонтальных скважин, в том числе на башкирские отложения – 21, на серпуховские -88. В целом за весь период эксплуатации добыто горизонтальными скважинами 1079,25 тыс. т нефти или же 9,9 тыс. т на одну скважину. При этом средний текущий дебит составил 6,3 т/сут, что в 2,5 раза выше, чем по вертикальным скважинам. По скважинам, пробуренным на серпуховский горизонт, средний дебит составил 6,5 т /сут, что в 2,6 раза выше, чем по вертикальным скважинам. На одну скважину в среднем добыто 10,0 тыс. т нефти. По скважинам, пробуренным на башкирский горизонт, средний дебит составил 5,8 т /сут. Это в 2,3 раза выше, чем по вертикальным скважинам. На одну скважину в среднем добыто 9,44 тыс. т нефти.
Средний текущий дебит составляет 6,3 т/сут, этот показатель ниже дебита для ГС, пробуренных в терригенные отложения, но бурение таких скважин в зонах со значительными запасами на 1 скважину (не менее 20 тыс. т) позволяет успешно применять ГС в этих условиях.
Рассматривая скважины, введенные из бурения с 2001 г. видно, что вертикальных скважин было пробурено в 1,95 раза больше, чем горизонтальных, отработанное время соответственно тоже в два раза больше. Дебит на 1 м вскрытой толщи на горизонтальных скважинах на порядок ниже. Несмотря на вышеперечисленное, 109 горизонтальных скважин добыли нефти больше, чем 213 вертикальных. И если провести расчет добычи нефти 1 скважиной на одинаковое отработанное время то получается, что горизонтальная скважина добыла в 2,5 раза больше нефти, чем одна вертикальная. Даже при практически сопоставимых расстоянию до ВНК, вертикально вскрытой нефтенасыщенной толщине. Сравнительные характеристики работы ГС и вертикальных скважин приведены в табл. 9
Таблица 9. Сравнение показателей работы вертикальных и горизонтальных скважин, введенных в эксплуатацию на залежах 302–303 в период с 2001 г.
Показатели | Вертикальная | Горизонтальная |
Скважин | 213 | 109 |
Отработанное время, дни | 325417 | 186687 |
Средняя стоимость 1 скважины | 7,5 | 13 |
Накопленный отбор, т | 813544 | 1079250 |
Добыто нефти на 1 скв., т | 3819,5 | 9901,4 |
Добыто на 1 млн. рублей затрат, т | 509,3 | 761,6 |
Средний дебит нефти, т/сут | 2,5 | 6,3 |
Средний дебит на 1 м перфорированной толщины, т/сут/м | 0,38 | 0,04 |
В результате проделанного анализа видно, что, несмотря на имеющиеся трудности и сложности с практической реализацией, использование горизонтальных технологий является высокоэффективным мероприятием и позволяет рекомендовать его дальнейшее развитие на 302–302 залежах Ромашкинского месторождения.
5. Определение технологической эффективности
5.1 Определение технологической эффективности по методу «прямого» счета по сравнению с вертикальными скважинами (ВС)
Скважина №1
Показатели работы скв. №1 приведены в табл. 10
Таблица 10. Показатели работы скважины №1
Предыстория | История | |||||
Дата | Добыча за месяц, т | Дата | Добыча за месяц, т | |||
нефть | вода | нефть | вода | |||
01.2007 | 34,1 | 35,5 | 01.2008 | 195,3 | 0,0 | |
02.2007 | 34,1 | 24,7 | 02.2008 | 288,3 | 32,0 | |
03.2007 | 34,1 | 19,2 | 03.2008 | 300,7 | 12,5 | |
04.2007 | 31 | 25,4 | 04.2008 | 322,4 | 13,4 | |
05.2007 | 34,1 | 34,1 | 05.2008 | 375,1 | 19,7 | |
06.2007 | 34,1 | 38,5 | 06.2008 | 344,1 | 10,6 | |
07.2007 | 18,6 | 21,0 | 07.2008 | 350,3 | 26,4 | |
08.2007 | 18,6 | 21,0 | 08.2008 | 337,9 | 25,4 | |
09.2007 | 21,7 | 21,7 | 09.2008 | 396,8 | 20,9 | |
10.2007 | 21,7 | 21,7 | 10.2008 | 381,3 | 67,3 | |
11.2007 | 21,7 | 21,7 | 11.2008 | 356,5 | 58,0 | |
12.2007 | 21,7 | 21,7 | 12.2008 | 430,9 | 76,0 |
В координатах «месячная добыча нефти – календарное время» за нулевой отсчет времени принимаем месяц (01.2007) на 1 год раньше месяца введения горизонтальных скважин из бурения (01.2008), т.е. в качестве ближней предыстории берем 12 месяцев. На график (рис. 6) наносим точки месячной добычи из указанной скважины по месяцам до и после ввода скважины в эксплуатацию. Проводим вертикальную прямую точку (01.2008), которая делит время на две части (до и после ввода скважины в эксплуатацию).

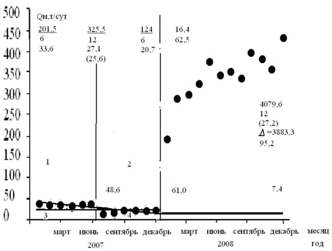

Рис. 6. Определение технологической эффективности ГС №1 «прямым» счетом
Далее по эксплуатационным карточкам добывающей скважины определяем добычу нефти за 12 месяцев предыстории (325,5 т) и среднемесячную добычу в этот период (20,7 т). Последнюю величину откладываем на графике в виде горизонтальной прямой до пересечения с месяцем ввода скважин в эксплуатацию (01.2008). Затем период предыстории делим на две равные части вертикальным отрезком прямой. Таким образом, период предыстории превратился в квадратную диаграмму, на которой в первом и четвертом квадратах оказалось по 6
точек, во втором – и в третьем – ни одной точки. Отсюда коэффициент ассоциации Юла равен:
Определяем количественные показатели тренда. Для этого по эксплуатационным карточкам определяем добычу нефти за первые 6 месяцев (201,5 т) и вторые 6 месяцев (124 т) предыстории. Отсюда вычисляем среднемесячную добычу за первую половину (33,6 т) и вторую половину предыстории (20,7 т). Через последние две точки и центр квадратной диаграммы проводим наклонную прямую до пересечения границы предыстории и истории (01.2008 – дата ввода скважин в эксплуатацию). В этой точке пересечения определяем базовую среднемесячную добычу нефти (16,4 т) и из нее проводим горизонтальную прямую (параллельную оси времени) на весь период истории (последствия). Таким образом, считаем, что падение добычи нефти происходит только в период предыстории, а в период после воздействия базовая добыча нефти является постоянной, не падающей, что, естественно, занижает технологический эффект.
По количеству и положению точек после начала воздействия относительно горизонтальной базовой прямой наглядно выявляется качественный эффект (все 12 из 12 точек расположены выше базовой горизонтали) и его динамика. Для количественной оценки эффективности бурения горизонтальных скважин по эксплуатационным карточкам определяем суммарную добычу нефти после ввода скважин в эксплуатацию на дату анализа (с 1.01.2008 по 1.01.2009 гг.). Она оказалась равной 4079,6 т. Отсюда среднемесячная добыча нефти после воздействия оказалась равной 340,0 т, или на 1980% больше базовой (16,4 т).
Вычитая из среднемесячной добычи нефти после воздействия (340,0 т) базовую среднемесячную добычу нефти (16,4 т) и умножая полученную разность на число месяцев, получаем величину дополнительно добытой нефти (3883,3 т), ее долю по отношению ко всей добыче нефти после воздействия (95,2%).
Зная среднемесячную добычу воды в период предыстории и истории (цифры в скобках на рис. 6), можно определить фактическую среднемесячную обводненность в эти два периода времени (48,6 и 7,4%), а также, используя расчетную базовую добычу нефти (196,3 т) и среднемесячную добычу воды в период предыстории (25,6 т) и истории (27,2 т), сопоставить с расчетной базовой средней обводненностью, равной 61,0 и 62,5%.
Скважина №2
Показатели работы скв. №2 приведены в табл. 11
Таблица 11. Показатели работы скважины №2
Предыстория | История | ||||||
Дата | Добыча за месяц, т | Дата | Добыча за месяц, т | ||||
нефть | вода | нефть | вода | ||||
01.2007 | 74,4 | 138,2 | 01.2008 | 204,6 | 17,8 | ||
02.2007 | 68,2 | 132,4 | 02.2008 | 266,6 | 14,0 | ||
03.2007 | 77,5 | 137,8 | 03.2008 | 306,9 | 12,8 | ||
04.2007 | 83,7 | 142,5 | 04.2008 | 282,1 | 24,5 | ||
05.2007 | 71,3 | 151,5 | 05.2008 | 254,2 | 38,0 | ||
06.2007 | 62 | 144,7 | 06.2008 | 303,8 | 57,9 | ||
07.2007 | 68,2 | 151,8 | 07.2008 | 263,5 | 78,7 | ||
08.2007 | 71,3 | 144,8 | 08.2008 | 279 | 103,2 | ||
09.2007 | 65,1 | 138,3 | 09.2008 | 238,7 | 67,3 | ||
10.2007 | 68,2 | 144,9 | 10.2008 | 226,3 | 43,1 | ||
11.2007 | 58,9 | 159,2 | 11.2008 | 195,3 | 37,2 | ||
12.2007 | 65,1 | 144,9 | 12.2008 | 192,2 | 28,7 |
За нулевой отсчет времени принимаем месяц (01.2007) на 1 год раньше месяца введения горизонтальных скважин из бурения (01.2008), т.е. в качестве ближней предыстории берем 12 месяцев. На график (рис. 7) наносим точки месячной добычи из указанной скважины по месяцам до и после ввода скважины в эксплуатацию. Проводим вертикальную прямую точку (01.2008), которая делит время на две части (до и после ввода скважины в эксплуатацию).
