Бурение шпуров, в очистных заходках, также производится установками ЛКР-1У с переносными перфораторами ПП-54.
2.7.2 Расчёт взрывных работ
Размеры очистных заходок определяем по техническим возможностям оборудования и оптимальным технико-экономическим показателям проведения заходок: ширина заходки – В3 = 3000 мм; высота заходки – Н3 = 3000 мм; площадь поперечного сечения – Sп = 9м2. Отбойка горнорудной массы ведётся шпуровыми зарядами ВВ, принимаем патронированное ВВ – аммонал;
– плотность ρ = 1100 кг/м3,
– скорость детонации – 4,2 км/сек.
– работоспособность-400–430 см3
– диаметр патронов-32 мм
– масса патрона – 200г
Способ взрывания зарядов – электрический с применением системы СИНВ-Ш. Средняя глубина шпуров – lшп = 3 м.
Расчет показателей БВР производим для очистной заходки проводимой в целике. Удельный расход применяемого ВВ рассчитывается исходя из удельного расхода эталонного ВВ (аммонита №6ЖВ). При f=8, расход эталонного ВВ составляет 0,8 кг/м3.
Удельный расход ВВ.
кг/м3
где q0 – удельный расход эталонного ВВ, – 0,8 кг/м3;
Rсп – коэффициент структуры пород 1,1;
– коэффициент зажима пород;
e – коэффициент относительной работоспособности. 0,9
Необходимое количество ВВ на забой
кг,
где – коэффициент использования шпура. 0,9
Средняя масса шпурового заряда
кг, примем 1,4 кг
где dn – диаметра патрона ВВ, м – 32 мм;
Rзш – коэффициент заполнения шпура 0,5;
– плотность ВВ в патроне, кг/м3.
Количество шпуров на забой:
шт.
Принимаем вертикально-клиновый тип вруба, как наиболее применяемый при производстве взрывных работ на предприятии.
Количество шпуров по группам составляет:
– врубовых 4 шт.,
– отбойных 6 шт.,
– оконтуривающих 16 шт.
Определяем длину шпуров по группам:
– длина оконтуривающих шпуров м,
– длина отбойных шпуров м,
– длина врубовых шпуров м.
Продвигание забоя за цикл (уходка) определяется по формуле:
м.
Линия наименьшего сопротивления определяется по формуле
м
где m – коэффициент сближения шпура, 0.8;
d – диаметр шпура, м.
Расстояние между шпурами:
– врубовыми м,
где b – расстояния между концами шпуров, м;
– оконтуривающими м;
– отбойными м,
Расстояние между парами врубовых шпуров dn=0,6 м.
Схема расположения шпуров в забое приведена на рис. 6

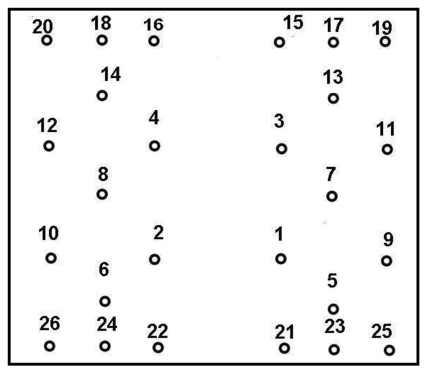

Рис. 6. Схема расположения шпуров в забое: 1–4-врубовые; 5–8, 13, 14 – отбойные; 9–12, 15–26-оконтуривающие
Объем руды, отбиваемой за один взрыв:
м3
Распределение ВВ по шпурам:
– врубовым кг.;
– отбойным кг.;
– оконтуривающим кг.
Количество патронов в шпурах:
– во врубовых шт.;
– в отбойных шт.;
– в оконтуривающих шт.,
где qп – масса патрона, кг.
Фактический расход ВВ на взрыв:
,
кг
Общая длина шпуров:
м.
Удельный расход бурения на 1м3 руды:
м/м3.
Удельный расход ВВ на 1м3 руды:
кг/м3.
При производстве взрывных работ применяется электрический способ взрывания зарядов – с применением системы СИНВ-Ш. Устройство инициирующее с замедлением шпуровые СИНВ-Ш, предназначены для замедления инициирования боевиков шпуровых и скважинных зарядов. Устройство СИНВ-Ш обладает восприимчивостью к инициирующему импульсу, обеспечивающей подрыв от детонирующего шнура ДШ-А согласно схеме рис. 7 (подрывается до 20 устройств, волноводы которых соединяются в связку с помощью провода или изоляционной ленты)

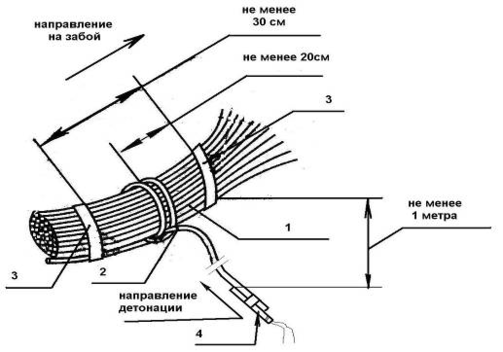

Рис. 7. Схема инициирования устройств от ДШ: 1 - Волноводы инициируемых устройств; 2 – ДШ-А; 3 - изолента или проволока; 4 - капсюль детонатор или электродетонатор
При производстве взрывных работ, применяется обратное инициирование зарядов ВВ. Конструкция заряда показана на рис. 8

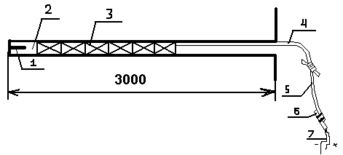

Рис. 8. Конструкция заряда: 1 - КД; 2 - патрон-боевик; 3 - патроны ВВ; 4 - волновод; 5 - ДШ-А; 6 - ЭД; 7 - концевые провода.
Очерёдность взрывания шпуров указанно в таблице 7.
Таблица 7. Очерёдность взрывания шпуров
№ шпура | наименование СИНВ-Ш-Д (мс) | Вес заряда ВВ, кг | Длина шпура, м. |
1–2 | СИНВ-Ш-Д-25 | 1,4 | 3,3 |
3–4 | СИНВ-Ш-Д-500 | 1,4 | 3,3 |
5–6 | СИНВ-Ш-Д-1000 | 1,4 | 3 |
7–8 | СИНВ-Ш-Д-2000 | 1,4 | 3 |
9–10 | СИНВ-Ш-Д-3000 | 1,4 | 3 |
11–12 | СИНВ-Ш-Д-4000 | 1,4 | 3 |
13–14 | СИНВ-Ш-Д-5000 | 1,4 | 3 |
15–16 | СИНВ-Ш-Д-6000 | 1,4 | 3 |
17–18 | СИНВ-Ш-Д-7000 | 1,4 | 3 |
19–20 | СИНВ-Ш-Д-8000 | 1,4 | 3 |
21–26 | СИНВ-Ш-Д-9000 | 1,4 | 3 |
Для инициирования электродетонаторов применяем конденсаторный взрывной прибор КВП-1/100. Показатели БВР приведены в таблице 8
Таблица 8. Показатели БВР
№ п/п | Наименования показателей | Ед. изм. | Кол-во |
1 | Число шпуров на цикл | шт. | 26 |
2 | Диаметр шпура | мм | 42 |
3 | Общая длина шпуров | м | 85,8 |
4 | Средняя длина шпура | м | 3 |
5 | КИШ | 0,9 | |
6 | Продвигание забоя за цикл | м | 2,7 |
7 | Объем отбитой породы за взрыв | м3 | 24,3 |
8 | Расход СВ на цикл: | ||
электродетонатор | шт. | 2 | |
ДШ-А | м | 5 | |
СИНВ-Ш | шт | 26 | |
9 | Взрывной прибор – КВП1/100 | шт. | 1 |
10 | Расход ВВ на цикл | кг | 36,4 |
11 | Удельный расход шпурометров | м/м3 | 3,5 |
12 | Удельный расход ВВ | кг/м3 | 1,53 |
2.7.3 Расчёт вентиляции
Расчет параметров вентиляции сводится к определению необходимого количества воздуха, подаваемого в забой вентилятором.
Определяем количество воздуха по выносу пыли:
где V – минимальная скорость движения воздуха, обеспечивающей вынос летающей пыли, 0,25 м/сек.
S – сечение выработки.
По числу людей:
где N – число людей одновременно работающих в забое, принимаем 3 человека.
Z – Коэффициент запаса воздуха 1,4
По расходу ВВ при нагнетательном способе:
где t – расчетное время проветривания 30 мин.
А – количество ВВ – 36,2 кг
S – сечение выработки 9 м2.
L – длина выработки (максимальная) – 100 м.
Дополнительно предусматривается выполнить расчёт воздухо-потребности по снижению концентрации вредных продуктов выхлопа от работы самоходных машин с двигателем внутреннего сгорания.
где N =98 л.с – номинальная мощность ПДМ TORО – 151D;
q СН = 5 м 3 /мин – количество свежего воздуха в блоке, обеспечивающее снижение концентрации вредных продуктов выхлопа в рудничной атмосфере до санитарных норм.;
Из приведённых расчётов воздухопотребность принимается Q ДВС =8,1 м 3 /сек. Выбор вентилятора производится по данному показателю. Выбираем вентилятор ВМ – 6 м, параметры вентилятора приведены в таблице №9.
Таблица 9. Параметры вентилятора
Показатель | Ед.измер. | Параметры |
Подача воздуха | м 3 /мин | 140 – 490 |
Давление | Па | 24 |
Мах. сечение выр-ки | м2 | 16 |
Мах. длина выр-ки. | м | 600 |
Масса вентилятора | кг | 350 |
2.8 Отгрузка горной массы
Отгрузка горной массы производится после проветривания забоя, орошения отпалки и оборки заколов. Отгрузка производится через рудоспуск с подэтажа на откаточный горизонт.
2.9 Организация работ в забое
При проведении горизонтальных выработок буровзрывным способом применяется циклическая организация работ. Продолжительность смены 6 часов, число смен в неделю 6. В состав цикла входят следующие производственные процессы:
– бурение шпуров в забое производится буровой установкой Minibur 1F/E.
– заряжание, монтаж сети СИНВ-Ш и взрывание
