S₁₀ - транспортная система (или система дорог). Для того чтобы произошла доставка, необходимы дороги, по которым можно ее обеспечить.

Р ис.1. Взаимодействие системы S (кухонный комбайн) с окружающей средой (системы S₁ … S₁₀).

3. Цели и назначение системы и подсистем.

Главная задача кухонного комбайна - облегчение кулинарного труда, из чего возникает вполне определённая цель, то есть назначение системы с учётом условий и ограничений задачи. В данном случае назначение системы - переработка продуктов в домашних условиях. То есть цель системы - домашнее использование. Отсюда вытекает ряд определённых требований:

тип перерабатываемых ингредиентов: пищевые продукты;

масса перерабатываемых продуктов: 50 - 1000 грамм;

объём чаш: 2 - 3 литра;

оснащение: две чаши, универсальная насадка для измельчения и смешивания продуктов, насадка для замешивания теста, венчик для взбивания, диски для нарезания продуктов, ножи для перемалывания мяса и рыбы и так далее, кофемолка, соковыжималка;

время переработки наибольшего объёма продуктов: не более 3 минут;

дополнительные возможности: наличие нескольких скоростных режимов - от 300 до 2000 оборотов в минуту (большая чаша) и от 1 200 до 10 000 оборотов в минуту (маленькая чаша), а также возможность мыть в посудомоечной машине чаши, ножи и насадки.

4. Входы, ресурсы и затраты.

Входы. Различные продуктовые ингредиенты (или один ингредиент), предназначенные для переработки, являются входными элементами системы "кухонный комбайн".

Ресурсы. К ресурсам можно отнести: электропитание, а так же время и усилия на переработку продуктов.

Затраты. Затраты определяются как расход ресурсов на переработку при достижении цели. Причём затраты могут быть прямыми и косвенными.

Прямые затраты:

расход электроэнергии (соответственно и её стоимость) - 600 ватт/час;

расход времени (трудозатраты) - 3÷15 минут;

расход усилий ~ 0,002 Ккал.

Косвенные затраты:

расход воды для мытья используемых элементов и частей, а также расход электроэнергии при мытье в посудомоечной машине;

ремонт кухонного комбайна или отдельных его элементов.

5. Выходы, результаты и прибыль.

Выходы. В процессе преобразования ингредиенты изменяют своё состояние и трансформируются в выходные элементы - полуфабрикаты (фарш, тесто) или же готовые продукты (соус, крем).

Результаты. К результатам можно отнести полученные полуфабрикаты и готовые продукты, экономию времени и усилий, а также обеспечение определённого вида удобства при приготовлении пищи.

Прибыль. Прибыль - это количественная оценка результатов в общепринятых единицах:

экономия времени - перемалывание 2 кг мяса в фарш при помощи кухонного комбайна (с учётом загрузки мяса и выгрузки фарша) займёт примерно 5 минут, а тот же самый процесс при помощи ручной мясорубки займёт около 30 минут;

экономия усилий - например, в случае с фаршем экономия усилий составит примерно 0,098 Ккал.

Результаты и прибыль оцениваются по отношению к целям системы более высокого уровня, а именно системы пользователя в части повышения эффективности использования времени, снижения трудозатрат.

6. Программы, подпрограммы и работы.

Поскольку для технических систем выделяется уровень работ, связанных с различными режимами функционирования объекта, то при анализе кухонного комбайна можно выделить следующие виды работ:

нарезание овощей;

измельчение и шинковка овощей и других продуктов;

перемалывание мяса и рыбы;

выжимание соков;

замешивание теста;

взбивание сливок, десертов и кремов;

приготовление супа-пюре;

смешивание коктейлей;

перемалывание кофейных зёрен;

приготовление сахарной пудры.

7. Исполнители, (ЛПР) и руководители.

Кухонный комбайн - это домашний бытовой кухонный прибор, целью которого является переработка продуктов, а главной задачей - облегчение кулинарного труда. Соответственно исполнитель, лицо, принимающее решения и руководитель - это один и тот же человек - хозяйка на кухне.

8. Варианты системы, при использовании которых могут быть достигнуты поставленные цели.

Варианты системы для достижения цели определяются условиями и ограничениями, заданными в пункте 3. Для достижения заданной цели можно использовать такие марки кухонных комбайнов как:

Braun CombiMax K 700 Vital;

Bosch MCM 210;

Moulinex FP 6021 Twin System.

9. Критерии (меры эффективности), по которым можно оценить достижение целей.

Критерии (меры эффективности) показывают, в какой степени достигаются цели системы, и дают представление о количественной величине проявления признаков системы.

Поскольку кухонный комбайн является технической системой, то критерии для оценки достижения целей включают такие показатели как:

функциональные - количество выполняемых функций, количество и вместимость чаш, наличие приспособлений;

технико-экономические - мощность, количество скоростных режимов, стоимость, расходы на эксплуатацию;

эргономические - удобство в эксплуатации, компактность, простота ухода и обслуживания;

специальные показатели - дизайн, надёжность и безопасность в эксплуатации, гарантии по качеству, масса, габариты и т.д.

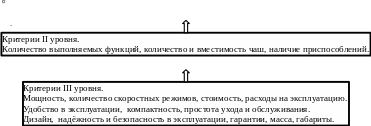

Рис.2. Дерево оценок.

10. Модели принятия решения, с помощью которых можно оценить процесс преобразования входов в выходы или осуществить выбор вариантов.

Действия и решения в системе являются прерогативой ЛПР. Каждое решение должно направлять систему на достижение поставленных целей.

Существует два типа моделей принятия решений:

модели преобразования, связывающие вход и выход системы;

модели выбора, позволяющие выбрать наилучший вариант системы для достижения цели, из некоторого исходного множества вариантов.

В нашем случае используем модель второго типа - модель выбора, для чего составим сравнительную таблицу с учётом важности характеристик (критериев). В качестве модели выбора используем аддитивную свёртку.

Таблица 1.

Характеристики (критерии)		Марки кухонных комбайнов (варианты)
		В1		В2	В3
		Braun CombiMax K700 Vital		Bosch MCM 210	Moulinex FP 6021 Twin System
К1 - количество выполняемых функций	23		17	34
К2 - количество приспособлений	15		11	21
К3 - количество скоростных режимов	2		2	2
К4 - мощность (Ватт)	600		450	700
К5 - стоимость (руб)	4 198		3 380	3 890
К6 - гарантия	3 года		2 года	5 лет

Оценим каждую альтернативу (вариант) множеством критериев.

Альтернативы:

В₁ - Braun CombiMax K700 Vital.

В₂ - Bosch MCM 210.

В₃ - Moulinex FP 6021 Twin System.

Оценка:

К₁ - В₃ > В₁ > В₂

К₂ - В₃ > В₁ > В₂

К₃ - В₁ = В₂ = В₃

К₄ - В₃ > В₁ > В₂

К₅ - В₁ > В₃ > В₂

К₆ - В₃ > В₁ > В₂

Проведём попарное сравнение критериев по важности по девятибалльной шкале, и составим матрицу (таблица 2) размера (6 x 6):

равная важность - 1,умеренное превосходство - 3,значительное превосходство - 5,сильное превосходство - 7,очень сильное превосходство - 9,в промежуточных случаях ставятся чётные оценки - 2, 4, 6,8.

Таблица 2.

Критерии	К1	К2	К3	К4	К5	К6	НВП
К1	1	1	4	7	4	6	0,367
К2	1	1	5	5	3	4	0,321
К3	1/4	1/5	1	3	3	2	0,122
К4	1/7	1/5	1/3	1	2	2	0,072
К5	1/4	1/3	1/3	1/2	1	1	0,061
К6	1/6	1/4	1/2	1/2	1	1	0,058
λ max = 6,3478 ИС = 0,0696 ОС = 0,0561

Нормализованный вектор приоритетов (НВП) определяется по следующей схеме:

а) рассчитывается среднее геометрическое элементов в каждой строке матрицы по формуле:

б) рассчитывается сумма средних геометрических:

∑= а₁ + а₂ + … + а_n

в) вычисляют компоненты НВП:

а_n = а_n / ∑.

Каждый компонент НВП представляет собой оценку важности соответствующего критерия.

Проверяется согласованность оценок в матрице. Для этого подсчитываются три характеристики:

а) собственное значение матрицы по формуле:

λ _макс = ∑

элементов 1^го столбца × 1^й компонент НВП + ∑ элементов 2^го столбца × 2^й компонент НВП + … + ∑ элементов n^го столбца × n^й компонент НВП,

где × - знак умножения;
