Содержание
1. Гидродинамические передачи. Принципиальные схемы, достоинства и недостатки
2. Способы загрузки разгрузки ковшей скрепера (схемы), достоинства и недостатки. Скрепер с элеваторной загрузкой. Назначение, устройство (схема)
3. Лебедки с машинным приводом. Назначение, устройство, основные параметры и расчет
4. Ленточные конвейеры. Назначение, устройство. Основные узлы их назначение. Производительность. Схема трассы ленточных конвейеров
5. Рабочий процесс одноковшовых фронтальных погрузчиков. Погрузчик ПК-40-02-00(01)
Список литературы
1. Гидродинамические передачи. Принципиальные схемы, достоинства и недостатки
Гидродинамические передачи представляют собой гидромуфту или гидротрансформатор, которые устанавливаются между основным двигателем и трансмиссией машины. Принцип действия таких передач основан на гидродинамической (т. е. через жидкость) связи между их ведущими и ведомыми элементами.
Рис. Гидродинамические передачи
Гидромуфта (рис. 1. 37, а) включает ведущее насосное и ведомое турбинное колеса со спиральными лопастями, установленные соответственно на ведущем и ведомом валах и разделенные между собой небольшим зазором. Колеса заключены в кожух 5, заполненный маловязким маслом. При вращении ведущего вала лопасти насосного колеса сбрасывают рабочую жидкость на лопасти турбинного колеса, заставляя его вращаться в том же направлении. С лопаток турбинного колеса жидкость возвращается в насосное колесо, образуя замкнутый поток. Гидромуфты характеризуются примерным равенством крутящих моментов на ведущем и ведомом валах и надежно предохраняют двигатель машины от перегрузок.
Гидротрансформатор помимо насосного и турбинного колес имеет промежуточное направляющее неподвижное колесо (реактор). Реактор воспринимает разность крутящих моментов насосного и турбинного колес и обеспечивает получение реактивного момента, воздействующего на турбинное колесо. Таким образом, на выходной вал гидротрансформатора действуют два момента — крутящий момент приводного вала, передаваемый через поток жидкости, и реактивный момент, в сумме превышающие момент на приводном валу. При уменьшении частоты вращения турбинного колеса с увеличением внешней нагрузки автоматически повышается реактивный и, следовательно, суммарный крутящий момент на выходном валу. Отношение максимального крутящего момента к моменту двигателя, называемое коэффициентом трансформации, составляет 2, 5…3, 5. Применение гидротрансформаторов позволяет предохранять двигатели и трансмиссии машин от перегрузок, улучшить эксплуатационные качества машин, автоматизировать их работу и повысить производительность.
Пневматический привод использует энергию сжатого в компрессорах до 0, 5…0, 8 МПа воздуха и применяется в пневматических молотах, ручных пневмомашинах и вибраторах, для питания различной аппаратуры при отделочных работах, а также в системах управления машин для плавного включения механизмов в работу и их торможения. Основными частями такого привода являются: компрессор с приводным двигателем и воздухосборником (ресивером), пневматические двигатели вращательного и возвратно-поступательного действия, соединительные воздухопроводы, регуляторы давления и предохранительные клапаны, воздушные фильтры и масловодоотделители. Отработанный воздух из пневмодвигателей выбрасывается непосредственно в атмосферу. Компрессоры приводятся в действие от электродвигателей и двигателей внутреннего сгорания. Компрессор с приводом и вспомогательной аппаратурой составляют компрессорную установку, которая может быть переносной и передвижной. Передвижные установки, смонтированные на одноосных и двуосных тележках, прицепах, шасси грузовых автомобилей (самоходные установки), широко используют на строительно-монтажных работах. Переносные установки применяют в основном при выполнении отделочных (окрасочных) работ небольших объемов. Компрессоры по принципу действия разделяют на поршневые, ротационные, турбинные, диафрагмовые и винтовые. Поршневые компрессоры, получившие в городском строительстве наибольшее распространение, бывают одно- и двухступенчатого сжатия.
В компрессоре одноступенчатого сжатия внутри цилиндра движется возвратно-поступательно поршень, шарнирно соединенный шатуном с приводным коленчатым валом. На крышке цилиндра установлены подпружиненные автоматически действующие клапаны — всасывающий и нагнетательный. При движении поршня вниз в цилиндре создается разряжение, при котором поступающий через фильтр атмосферный воздух открывает клапан и заполняет цилиндр. При движении поршня вверх клапан автоматически закрывается, и воздух в цилиндре начинает сжиматься. Под давлением сжатого воздуха, достигшем определенной величины, открывается клапан, и сжатый воздух по воздуховоду поступает в воздухосборник, откуда через раздаточные краны по резиновым шлангам подводится к потребителям.
В компрессоре двухступенчатого сжатия воздух сначала сжимается до 0, 2…0, 25 МПа в цилиндре низкого давления, затем, пройдя через холодильник (водяной или воздушный) 10, поступает в цилиндр высокого давления, сжимается там до 0, 8 МПа и подается в воздухосборник. В воздухосборнике создается запас сжатого воздуха для равномерной (без пульсации) подачи сжатого воздуха к потребителю, а также обеспечивается охлаждение и очистка воздуха от воды и масла. Предохранительный клапан воздухосборника срабатывает при избыточном давлении и выпускает часть воздуха в атмосферу. Давление контролируется манометрами. Производительность передвижных компрессорных установок 2… 20 м3/мин.
2. Способы загрузки разгрузки ковшей скрепера (схемы), достоинства и недостатки. Скрепер с элеваторной загрузкой. Назначение, устройство (схема)
Скрепером называется землеройно-транспортная машина, приводимая в движение тягачом или собственным двигателем и предназначенная для послойного срезания грунта, транспортирования и разгрузки его, производимой в большинстве случаев (кроме моделей с разгрузкой назад) с последующими разравниванием и предварительным уплотнением. Скреперы применяют при разработке грунтов до IV категории включительно. Для облегчения процесса копания скрепером грунты выше 2-й категории предварительно разрыхляют рыхлителями.
Дальность транспортирования грунта прицепными скреперами экономически эффективна на расстояние до 300 м и самоходными до 5000 м. Рабочий процесс скрепера состоит из следующих операций: набора грунта, транспортирования груженого скрепера, разгрузки, транспортирования пустого скрепера к забою. С помощью скреперов можно возводить насыпь земляного полотна из боковых резеровов или грунтовых карьеров, устраивать выемки с отвозкой грунта в насыпи или кавальеры, планировать строительные площадки, срезать растительный слой грунта в полосе отвода дороги.
С учетом основных признаков скреперы классифицируются:
1. По емкости ковша (м3) — на скреперы малой емкости, с ковшом емкостью до 5; скреперы средней емкости, с ковшом емкостью до 6—15; скреперы большой емкости с ковшом емкостью более 15;
2. По способу загрузки — на заполняемые за счет подпора грунта при реализации тягового усилия базового тягача и загружаемые с помощью загрузочного устройства. К первому типу относятся скреперы обычного исполнения, а к второму типу — элеваторные, гребковые, роторные.
3. По способу разгрузки — на машины со свободной, принудительной и полупринудительной (комбинированной) разгрузкой. В скреперах со свободной разгрузкой опорожнение ковша осуществляется под действием собственного веса грунта. В скреперах с принудительной разгрузкой полное опорожнение ковша осуществляется с помощью задней стенки. В скреперах с полупринудительной (комбинированной) разгрузкой часть объема грунта высыпается под действием собственного веса, а часть с помощью принудительной очистки.
4. По типу привода — на машины с канатным, электромеханическим и гидравлическим приводом.
Канатный привод состоит из следующих узлов: механической лебедки, системы полиспастов и направляющих блоков, а также рычагов управления. Электрический привод состоит из электродвигателя, шестеренчатого редуктора и зубчатого реечного механизма. К электромеханическому приводу следует отнести также привод, состоящий из электролебедки и канатно-блочного механизма. Гидравлический привод включает насос, бак с жидкостью, гибкие шланги и гидрораспределитель.
5. По способу агрегатирования — на прицепные, полуприцепные, самоходные и скреперные поезда.
Прицепной скрепер буксируется гусеничным или двухосным колесным трактором. Полуприцепный скрепер находится в сцепке с гусеничным или двухосным колесным трактором (тягачом) передней частью (хоботом) через опорно-сцепное устройство.
Самоходный скрепер представляет собой единую конструкцию с индивидуальной энергетической установкой, обеспечивающей передвижение машины и работу всех агрегатов, в том числе и управление рабочими органами.
6. По типу тягача или самоходного оборудования — на колесные и гусеничные. Самоходные скреперы, как правило, выполнены на пневмоколесном ходу.
7. По типу трансмиссий — на механические, гидромеханические, электрические и гидростатические.
Рабочим органом скрепера является сварной ковш, имеющий на передней кромке днища во всю ширину ступенчатые ножи. В задней части ковша находится буфер, который имеет двоякое назначение. В первом случае он предназначен для упора отвала бульдозера при подталкивании скрепера. Во втором случае центральная балка буфера служит как направляющая хвостовика задней стенки. Боковые стенки ковша изготовлены из стального листа, усиленного балками жесткости. В боковых стенках ковша имеются проушины и кронштейны для крепления гидроцилиндров управления заслонкой, для рычага заслонки, а также имеется опора для крепления упряжного шарнира и гнезда для крепления оси заднего колеса. Задняя стенка ковша представляет собой подвижный щит и по бокам имеет направляющие ролики. Однако эти ролики не удерживают заднюю стенку от опрокидывания при выгрузке грунта. Стенку удерживает и центрирует хвостовик. Заслонка может быть плавающей и управляемой с помощью гидроцилиндров.
Передняя рама скрепера выполнена в виде арки и в своей конструкции имеет шкворень для соединения с тягачом, арку, рычаги и упряжной шарнир. Ковш прицепного скрепера с канатным управлением имеет несколько другую конструкцию. Отличие состоит в том, что сам ковш является одновременно задней рамой скрепера и состоит из двух боковых стенок и днища ковша, служащего одновременно задней стенкой.
Скреперные ковши с полупринудительной разгрузкой имеют неподвижные боковые стенки, а разгрузка выполняется при повороте днища и задней стенки вокруг оси. Грунт под собственным весом и напором задней стенки высыпается из ковша.
Способ принудительной разгрузки с помощью задней стенки, приводимой в движение гидроцилиндрами, является прогрессивным, так как полностью очищает ковш от грунта. Щелевая разгрузка менее прогрессивна и не нашла широкого применения.
Прицепные скреперы с гидравлическим управлением состоят из серьги для сцепления скрепера с трактором, шкворневого устройства для поворота передних колес, несущей рамы, ковша, заслонки и задней стенки. Рабочими органами управляют из кабины трактора с помощью рычагов управления трехсекционным гидрораспределителем.

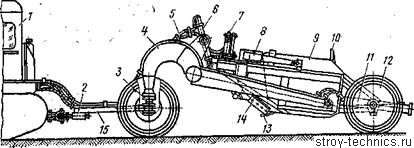

Рис. 70. Скрепер ДЗ-3. 3 (Д-569):
1 — трактор; 2—серьга; 3 —шкворневое устройство шарового типа; 4 —рама; 5—рукава и трубопроводы; 6 — гидроцилиндр подъема и опускания ковша; 7 — гидроцилиндр управления заслонкой ковша; 8 — заслонка ковша; 9 — ковш; 10 — задняя стенка ковша; 11 — гидроцилиндр управления задней стенкой ковша; 12 — колеса с шиной; 13, 14 — нижний и боковой ножи; 15 — дышло
Необходимо отметить, что прицепные скреперы обычно применяются в условиях переменного рельефа местности. Прицепной скрепер с канатным управлением имеет полупринудительную выгрузку грунта опрокидыванием днища и задней стенки вокруг шарнира. Самоходный скрепер с принудительной разгрузкой состоит из базового одноосного тягача и одноосного полуприцепного скреперного оборудования.
Полуприцепные и самоходные скреперы с пневмоколесными тягачами имеют большую транспортную скорость: например, скреперы с одноосным тягачом имеют скорость 40—52 км/ч, а при двухосном тягаче до 70 км/ч. Скреперные агрегаты из двух или трех скреперов позволяют резко увеличить производительность этих машин. Важным фактором для повышения производительности скреперов является применение скребкового конвейера (рис. 71), для загрузки ковша. В движение конвейер приводится от электродвигателя или гидродвигателя.
Применение элеваторной загрузки обеспечивает высокий коэффициент загрузки ковша и снижение тягового усилия при заполнении скрепера на 20—25.
Автоматизация работы скрепера значительно облегчает условия работы и повышает производительность. С помощью автоматического регулирования можно поддерживать оптимальный режим работы двигателя, а также тяговое усилие машины на постоянном уровне регулированием толщины стружки грунта. Автоматическая система и устройства, применяемые на скреперах, аналогичны системам, приведенным в разделе «Бульдозеры».
