4. Ленточные конвейеры. Назначение, устройство. Основные узлы их назначение. Производительность. Схемы трассы ленточных конвейеров

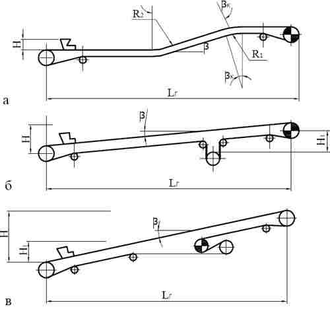

a - с головным приводом;

б - с вертикальным натяжным устройством;

в - с промежуточным приводом

В большинстве случаев схема трассы и расположение основного оборудования конвейера (привода и натяжного устройства) определяется компоновочным решением, т. е. взаимным расположением технологического оборудования проектируемого объекта (цеха, фабрики, комбината). При выборе этих данных необходимо строго соблюдать нормативные рекомендации, а также учитывать опыт проектирования и эксплуатации. Отклонение при проектировании конвейеров от нормы в конечном итоге ухудшает работоспособность конвейера, а также его обслуживание и ремонт.

Трасса конвейера (см. рис. 1) по возможности должна быть прямолинейной или с минимальным числом перегибов, а длина и высота подъема должна обеспечиваться существующим оборудованием, т. е. тяговой способностью привода и прочности ленты. Угол наклона конвейера или отдельных его участков β, а также угол поворота трассы βк должны быть не более допустимых. Радиусы криволинейных участков – выпуклых R1 и вогнутых R2 – не должны быть менее рекомендуемых или расчетных, так как в противном случае на выпуклых участках возникают недопустимые нагрузки на роликоопоры, а на вогнутых лента поднимается над роликоопорами, что крайне нежелательно.

Наилучшее месторасположение привода горизонтального конвейера или конвейера, работающего на подъем, в головной части (см. рис. 1, а). В этом случае максимальное натяжение ленты на проводном барабане будет меньше, чем на головном барабане для такого же конвейера при промежуточном приводе (см. рис. 1, в). Для конвейера, работающего на спуске в генераторном режиме, привод целесообразно устанавливать в хвостовой части.

Натяжные устройства обычно расположены в хвостовой части конвейера. Если из-за компоновочных решений загрузочного устройства (ограничение места для хода тележечного натяжного устройства) применяется вертикальное натяжное устройство (см. рис. 1, б). Это по многим причинам нежелательно (дополнительные барабаны и перегибы ленты, повышенная просыпь и др. ), поэтому устанавливать его желательно в зоне меньших натяжений ленты, т. е. как можно ближе к приводу.

Загрузочные и разгрузочные устройства разрабатываются применительно к конкретным условиям - высоте перепада груза при перегрузке, углу подхода потока груза к загружаемому конвейеру, характеристике груза, атмосферным условиям и др. . Загрузка ленточного конвейера может осуществляться другим конвейером или питателем, дозатором, самотеком из бункера или технологического оборудования и др. Загрузочное устройство должно: обеспечивать равномерное поступление груза на ленту в количестве, обеспечивающем нормальное заполнение ленты, т. е. без перегрузки ленты и образования просыпи; разрабатываться с использованием способа, обеспечивающего наименьшие механические воздействия груза на ленту и само устройство (форма лотка, футеровка, рудный карман и др. ); исключить боковое смещение ленты при загрузке; учитывать возможности амортизирующих роликоопор конвейера или других средств, уменьшающих удары кусков груза по ленте.

В соответствии с ГОСТ 22644 - 77 скорость ленты v (м/с) должна выбираться из следующего ряда: 0, 25; 0, 315; 0, 4; 0, 5; 0, 63; 0, 8; 1, 0; 1, 25; 1, 6; 2, 0; 2, 5; 3, 15; 4, 0; 5, 0; 6, 3. Отклонения скоростей допускается в пределах ± 10 %. К числу факторов, влияющих на выбор скорости ленты относятся: ширина ленты, угол наклона конвейера к горизонту, физические свойства перемещаемого груза, способ загрузки и разгрузки, конструкции роликоопор и др. Для стационарных конвейеров, расположенных в закрытых помещениях или работающих в подземных условиях устанавливают меньшие скорости, чем для конвейеров, работающих на открытых разработках.

Короткие конвейеры должны иметь меньшую скорость, чем магистральные, для которых целесообразно применение повышенных скоростей. С увеличением ширины ленты повышается ее устойчивость и центрирование. Поэтому при прочих равных условиях для более широких лент возможны более высокие скорости. Наиболее допустимые скорости ленты при транспортировании сыпучих грузов без промежуточной загрузки приведены в таблице 44.

Для конвейеров 30 - 50 м скорость ленты должна быть не более 2 м/сек, в противном случае при транспортировании ряда грузов возникает проблема уборки просыпи.

По условию оптимального заполнения формы поперечного сечения верхней ветви ленты ее ширина (м) определяется по формуле:

(1)

где Q – расчетная весовая производительность конвейера «т/час»;

C – коэффициент, см. табл. 43;

γ – насыпная плотность груза т/м3.

В соответствии с ГОСТ 22644- 77 ширина ленты B (мм) должна выбираться из следующего ряда: 400, 500, 650, 800, 1000, 1200, 1400, 1600, 2000.

Ширина ленты, полученная по формуле (1), округляется до ближайшего большего стандартного значения.

Для конвейеров малой длины (до 10 – 15 м) принятие желобчатых роликоопор с αp ׳ = 30˚ менее эффективно, так как значительная часть конвейера будет использована на выполаживание ленты. При расчете реверсивных, постоянно загружаемых конвейеров по формуле (1) их производительность принимают равной 2Q. Объемная производительность конвейера V0 (м3/ч) связана с расчетной производительностью Q отношением V0= Q/γ. В табл. 45 приведены значения максимально допустимой объемной производительности горизонтальных и наклонных конвейеров V0 (м3/ч). При транспортировании сыпучих грузов ширина ленты проверяется на крупность кусков. В табл. 42 даны допустимые наибольшие размеры кусков груза.

Если из условия размера наибольших кусков груза ширина ленты должна быть увеличена, то целесообразно рассмотреть вопрос об уменьшении ее скорости, что улучшает условия работы конвейера.

Масса груза, приходящаяся на 1 м длины ленты (кг/м),

где g = 10м/сек2 ускорение свободного падения.

5. Рабочий процесс одноковшовых фронтальных погрузчиков. Погрузчик ПК-40-02-00(01)

Назначение

Погрузчик одноковшовый фронтальный– специализированная самоходная машина, предназначенная для погрузки и разгрузки – сыпучих и кусковых материалов, штучных и тарных грузов, а также для производства земляных и планировочных работ. При использовании дополнительных, быстросменных рабочих органов погрузчики могут осуществлять погрузку и разгрузку длинномерных грузов и грузов сельскохозяйственного назначения, уборку улиц, снегоочистку, строительно-монтажные и такелажные работы.

Одноковшовые погрузчики применяются в промышленном, гражданском и дорожном строительстве, коммунальном, лесном и сельском хозяйстве, в металлургической, пищевой, химической, машиностроительной промышленности, а так же добывающих и других отраслях народного хозяйства.

Высокие эксплуатационные качества погрузчика, в том числе и повышенная маневренность, обеспечены наличием шарнирно-сочлененной несущей рамы. При этом, передний мост жестко закреплен на передней полураме, а задний – установлен на балансирной рамке задней полурамы и может перемещаться в поперечной вертикальной плоскости. В результате этого обеспечиваются лучшие тяго-сцепные качества погрузчика, а так же рама разгружается от нагрузок вызывающих деформации кручения.

Кабина погрузчика имеет систему защиты оператора при опрокидывании машины и от падающих предметов (FOPS-ROPS). Для отопления кабины устанавливается 2-х режимный отопитель.

На погрузчике предусмотрена возможность использования широкого диапазона сменного дополнительного оборудования: крюк монтажный, двухчелюстной ковш, челюстной захват, вилы с захватом, вилы сельскохозяйственные, вилы грузовые, отвал для снега, грейдерный отвал.

Погрузчик можно эксплуатировать в различных климатических условиях при температуре от минус 40 до плюс 40°С.

Эксплуатация погрузчика в агрессивных средах не допускается.

Технические характеристики

Общие данные

Номинальная грузоподъемность, т. 4, 0

Габаритные размеры, мм:

длина (при ковше опущенном на опорную поверхность) 7 450

ширина 2 640

высота (с маячком) 3530

Колесная база, мм. 2 740

Колея, мм. 2 000

Дорожный просвет, мм. 400

Скорость движения, км/ч:

Вперед 39

назад 26

Эксплуатационная масса, кг 11 500

Минимальный радиус поворота, м, не более:

-по наружной кромке основного ковша в транспортном положении. 5, 9

-по наиболее удаленной от центра поворота точке боковой поверхности ковша 6, 0

Стояночная тормозная система должна удерживать погрузчик при отключенной силовой передаче на уклоне, %, не менее (уклон удержания погрузчика стояночным тормозом на поверхности):без груза 20

Преодоление подъема (спуска) при транспортном пробеге без груза, %, не менее. 20

Тормозной путь погрузчика, движущегося с максимальной скоростью, м, не боле. 12, 47

Двигатель

Тип дизельный

Модель Д-260. 1

Номинальная мощность, кВт (л. с.). 109 (148)

Максимальный крутящий момент, Нм. 500

Номинальная частота вращения, об/мин. 2100

Пуск электростартерный

Трансмиссия

Тип. гидромеханическая

Стояночный тормоз. пружинный энергоаккумулятор постояннозамкнутый на передние колеса, независимый от энергоустановки

Промежуточные передачи от редуктора к мостам - карданные

Ходовая часть

Рама - шарнирно-сочленённая

Максимальный угол складывания рамы, не менее - 38

Подвеска переднего моста - жесткая

Подвеска заднего моста - шарнирная

Количеств мостов - 2

Мосты - ведущие, неуправляемые

Передаточные числа мостов:

Общее - 15, 28

бортовых редукторов - 4, 59

Передаточное число, гл. передача - 3, 33

Полуоси - полностью разгруженные,

соединение со ступицей – шлицевое Рабочие и аварийные тормоза - колодочные на всех колесах

Размер шин, дюйм - 21, 3R24

Давление в шинах, Мпа (кгс/см2) - 0, 3 (3, 0)
