1.5 Геометрия

Основные геометрические параметры и — диаметры ведущего и ведомого шкивов; а — межосевое расстояние; В — ширина шкива; L — длина ремня; — угол обхвата; — угол между ветвями ремня (рис.6).

Рис. Основные геометрические параметры ременных передач

Углы и , соответствующие дугам, по которым происходит касание ремня и обода шкива, называют углами обхвата. Перечисленные геометрические параметры являются общими для всех типов ременных передач.

1.5.1 Расчет геометрических параметров

1. Межосевое расстояние

где L — расчетная длина ремня; D1 и D2 — диаметры ведущего и ведомого шкивов.

Для нормальной работы плоскоременной передачи должно соблюдаться условие:

при этом а должно быть не более 15 м.

2. Расчетная длина ремня

на сшивку добавляют еще 100—300 мм.

3. Диаметр ведущего шкива (малого), мм

где — мощность на ведущем валу, кВт; — угловая скорость ведущего вала, рад/с.

4. Диаметр ведомого шкива

(5)

где и — передаточное число; — коэффициент скольжения.

При диаметре D > 300 мм шкивы изготовляют с четырьмя—шестью спицами. Для шкивов, имеющих отклонения от стандартных размеров, производят расчет на прочность. Обод рассчитывают на прочность как свободно вращающееся кольцо под действием сил инерции; спицы рассчитывают на изгиб.

1.5.2 Допускаемые углы обхвата ременных передач

Вследствие вытяжки и провисания ремня при эксплуатации углы обхвата измеряются приближенно:

В формуле выражение

где — угол между ветвями ремня (для плоскоременной передачи ( < 30°)). Угол между ветвями ремня влияет на величину углов обхвата ( и ). Рекомендуется принимать также значение диаметров шкивов ( и ), чтобы соблюдалось условие

где для плоскоременной передачи = 150°, для клиноременной — = 120°.

1.6 Расчет долговечности ремня

Ремень испытывает переменные циклические напряжения , приводящие к усталостным повреждениям ремня и выходу его из строя. Кривые усталости Велера для ремней приближенно имеют вид

,

где m и C – постоянные, определяемые экспериментально;  max – максимальные нормальные напряжения в ремне; NE – эквивалентное число циклов нагружения за срок службы ремня.

Здесь zш –число шкивов в передаче; Lh – ресурс ремня, ч.;  i – коэффициент, учитывающий разную деформацию изгиба ремня на меньшем и большем шкивах; L – длина ремня, м. При передаточном отношении , с увеличением передаточного отношения влияние изгиба на большем шкиве уменьшается, а увеличивается, приближаясь к значению zш. Расчет ремней на долговечность требует накопления экспериментальных данных о параметрах кривых усталости, в связи с чем в настоящее время этот расчет пока применяют не для всех типов передач.

2.Цепные передачи

2.1 Общие сведения

Цепные передачи – это передачи зацеплением и гибкой связью, состоящие из ведущей 1 и ведомой 2 звездочек и охватывающей их цепи 3. В состав передачи также часто входят натяжные и смазочные устройства, ограждения. Возможно применение нескольких ведомых звездочек. Цепь состоит из соединенных шарнирно звеньев, за счет чего обеспечивается гибкость цепи. Передачи используют в сельскохозяйственных, подъемно-транспортных, текстильных и полиграфических машинах, мотоциклах, велосипедах, автомобилях, нефтебуровом оборудовании.

2.2 Типы цепей

Цепи по назначению разделяют на три группы:

1. грузовые – используют для закрепления грузов;

2. тяговые – применяют для перемещения грузов в машинах непрерывного транспорта (конвейерах, подъемниках, эскалаторах и др.);

3. приводные – используют для передачи движения.

Основные типы цепей: грузовые круглозвенная, пластинчатая шарнирная; тяговая пластинчатая; приводные роликовая однорядная, роликовая двухрядная, роликовая с изогнутыми пластинами, втулочная, зубчатая с внутренними направляющими пластинами, зубчатая с боковыми направляющими пластинами, фасоннозвенная крючковая, фасоннозвенная втулочно-штыревая. Грузовые и тяговые цепи подробно рассматривают в курсе подъемно- транспортных машин, в данном курсе основное внимание уделяется приводным цепям.

Основной геометрической характеристикой цепи является шаг P – расстояние между осями соседних шарниров. Большинство стандартных цепей имеют шаг, кратный 1 дюйму (25,4 мм).

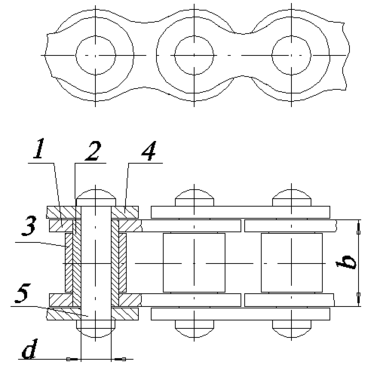

Наиболее широко применяют роликовые цепи , которые образуются из последовательно чередующихся внутренних и наружных звеньев. Внутренние звенья состоят из внутренних пластин 1 и запрессованных в их отверстия гладких втулок 2, на которых свободно вращаются ролики 3. Наружные звенья состоят из наружных пластин 4 и запрессованных в их отверстия валиков 5. Концы валиков после сборки расклепывают. Благодаря натягу в соединениях наружных пластин с валиками и внутренних пластин со втулками и зазору между валиком и втулкой образуется шарнирное соединение. Для повышения сопротивления усталости значения натягов принимают значительно бόльшими, чем предусмотрено стандартными посадками. Пластическое деформирование пластин в зоне отверстий, неизбежное при столь больших натягах, существенно повышает сопротивление усталости пластин (в 1,6…1,7 раза). Многорядные цепи с числом рядов от двух до восьмисобирают из деталей с такими же размерами, что и однорядные, кроме валиков имеющих соответственно большую длину. Нагрузочная способность цепей почти прямо пропорциональна числу рядов, что позволяет в передачах с многорядными цепями уменьшить шаг , радиальные габариты звездочек и динамические нагрузки.

При больших динамических, в частности ударных нагрузках, частых реверсах применяют роликовые цепи с изогнутыми пластинами В связи с тем, что пластины работают на изгиб, они обладают повышенной податливостью.

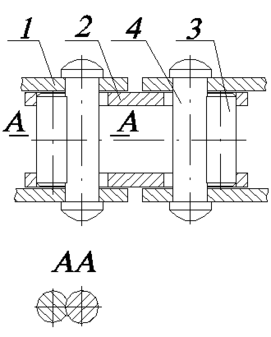

При работе цепных передач в условиях, вызывающих возрастание трения в шарнирах (запыленные и химически активные среды) используют открытошарнирные пластинчатые цепи. Будучи открытым, шарнир такой цепи самоочищается от попадающих в него абразивных частиц. Наружные звенья такой цепи не отличаются от аналогичных звеньев роликовой цепи. Внутренние звенья образуются из пластин 2, имеющих отверстия в форме восьмерки, и фасонных валиков 3, заменяющих втулку. Валик 4 свободно проходит через отверстие в пластине 2 и взаимодействует с фасонным валиком 3. Замена тонкостенных втулки и ролика не только удешевляет цепь, но и резко повышает сопротивление усталости деталей цепи. Благодаря этому открытошарнирные цепи оказались значительно долговечнее роликовых при работе в тяжелонагруженных передачах.

Зубчатые цепи к настоящему времени вытеснены более дешевыми и технологичными прецизионными роликовыми цепями, которые не уступают зубчатым по кинематической точности и шумовым характеристикам. Зубчатые цепи используют преимущественно для замены разрушившихся цепей в старом оборудовании. Из-за ограниченности применения зубчатые цепи не рассматриваются.

Соединение концов роликовых, втулочных и открытошарнирных цепей в замкнутый контур осуществляют с помощью соединительных и переходных звеньев. Соединительное звено, используемое при четном числе звеньев цепи, отличается от обычного наружного тем, что одна из его пластин надевается на концы валиков свободно и фиксируется на валиках замками и шплинтами. В случае необходимости использования цепи с нечетным числом звеньев применяют изогнутые переходные звенья, которые являются слабым местом цепи.

В обозначении приводных цепей указывают число рядов цепи (если оно больше одного), тип цепи, ее шаг и разрушающую силу. Пример обозначения в соответствии с ГОСТ 13568-75 - 2ПР-25,4-114000 – двухрядная приводная роликовая цепь с шагом 25,4 мм и разрушающей силой 114000 Н.

2.3 Достоинства и недостатки

Достоинства

Недостатки

Возможность применения в значительном диапазоне межосевых расстояний;

Неизбежность износа шарниров цепи из-за отсутствия условий для жидкостного трения;

Меньшие, чем у ременных передач, габариты;

Непостоянство скорости движения цепи, особенно при малых числах зубьев звездочек;

Отсутствие проскальзывания;

Необходимость более точной установки валов, чем для клиноременной передачи;

Относительно малые силы, действующие на валы;

Необходимость смазывания и регулировки.

Возможность передачи движения нескольким звездочкам;

Высокий КПД;

Возможность легкой замены цепи.

2.4 Область применения

Цепная передача применяются в сельзкохозяйственных машинах, велосипедах, мотоциклах, автомобилях, строительно-дорожных машинах, в нефтяном оборудовании и т.д. Преимущественное распространение имеют открытые Цепная передача, работающие без смазки, или с периодической ручной смазкой, с однорядными втулочно-роликовыми цепями, непосредственно встроенные в машины. Диапозон применения цепных передач намного больше, чем ременных (у цепных передач намного выше диапозон межосевых расстояний, менее жесткие требования к габаритам).

2.5 Кинематика

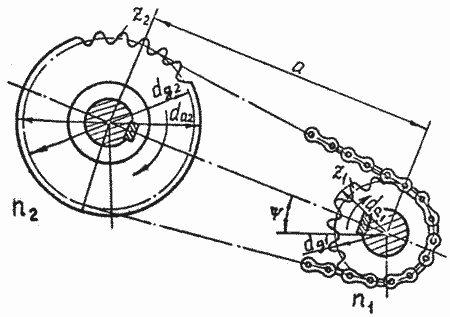

В ведущей ветви цепи в процессе стационарной работы передачи действует постоянная сила , состоящая из окружной силы и силы натяжения ведомой ветви .

.

Сила натяжения ведомой ветви

,

где - натяжение цепи от силы тяжести; - натяжение от центробежных сил.

Натяжение цепи от действия центробежных сил определяют по аналогии с ременными передачами

,

Характеристики
