Размещено на http://www.allbest.ru/

Содержание

Введение

1. История появления кондиционеров

2. Классификация кондиционеров

3. Устройство и принцип работы кондиционеров

4. Системы кондиционирования для ресторанов

Заключение

Список использованных источников

Введение

Кондиционирование воздуха – автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения главным образом оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса, обеспечения сохранности ценностей.

Кондиционирование воздуха в помещениях предусматривается для создания и поддержания в них:

• установленных нормами допускаемых условий воздушной среды, если они не могут быть обеспечены более простыми средствами;

• искусственных климатических условий в соответствии с технологическими требованиями внутри помещения или части их круглогодично или в течение теплого либо холодного периода года;

• оптимальных (или близких к ним) гигиенических условий воздушной среды в производственных помещениях, если это экономически оправдано увеличением производительности труда;

• оптимальных условий воздушной среды в помещениях общественных и жилых зданий, административных и многофункциональных, а также вспомогательных зданий промышленных предприятий.

Кондиционирование воздуха, осуществляемое для создания и поддержания допускаемых или оптимальных условий воздушной среды, носит название комфортного, а искусственных климатических условий в соответствии с технологическими требованиями – технологического. Кондиционирование воздуха осуществляется комплексом технических решений, именуемых системой кондиционирования воздуха (СКВ). В состав СКВ входят технические средства приготовления, перемешивания и распределения воздуха, приготовления холода, а также технические средства хладо- и теплоснабжения, автоматики, дистанционного управления и контроля.

В наши дни получило распространение проектирование систем кондиционирования на стадии разработки архитектурного проекта.

В XXI веке всё большее значение приобретает энергосбережение при кондиционировании (стоит вспомнить энергетический кризис в Америке, связанный с пиком потребления энергии кондиционерами. Учитывая ухудшающееся состояние окружающей среды, обеспечение чистого воздуха в помещении является одной из наиболее важных проблем. Кроме того, качество воздуха имеет большое значение в медицине (операционные и родильные боксы), при производстве электроники и в других высокотехнологичных производствах. Для точного поддержания значений температуры и влажности используются прецизионные кондиционеры.

Цель данной работы – изучение особенностей систем кондиционирования в ресторанах. Для достижения данной цели ставятся следующие задачи:

• дать понятие и классифицировать современные системы кондиционирования;

• рассмотреть системы кондиционирования для зданий ресторанного типа.

1. История появления и развития кондиционеров

Кондиционер – это устройство для поддержания оптимальных климатических условий в квартирах, домах, офисах, автомобилях, а также для очистки воздуха в помещении от нежелательных частиц.

Современное понятие «кондиционер» (от англ. air – воздух и condition – состояние) как обозначение устройства для поддержания заданной температуры в помещении, существует достаточно давно. Интересно, что впервые слово кондиционер было произнесено вслух еще в 1815 году. Именно тогда француз Жанн Шабаннес получил британский патент на метод «кондиционирования воздуха и регулирования температуры в жилищах и других зданиях». Однако практического воплощения идеи пришлось ждать достаточно долго. Только в 1902 году американский инженер-изобретатель Уиллис Кэрриер (Willis Carrier) собрал промышленную холодильную машину для типографии Бруклина в Нью-Йорке. Самое любопытное, что первый кондиционер предназначался не для создания приятной прохлады работникам, а для борьбы с влажностью, здорово ухудшавшей качество печати. «Ископаемым» предком всех современных сплит-систем и оконников может считаться первый комнатный кондиционер, выпущенный компанией General Electric еще в 1929 году. Поскольку в качестве хладагента в этом устройстве использовался аммиак, пары которого небезопасны для здоровья человека, компрессор и конденсатор кондиционера были вынесены на улицу. То есть по своей сути это устройство было самой настоящей сплит-системой. Однако, начиная с 1931 года, когда был синтезирован безопасный для человеческого организма фреон, конструкторы сочли за благо собрать все узлы и агрегаты кондиционера в одном корпусе. Так появились первые оконные кондиционеры, далекие потомки которых успешно работают и в наши дни. Долгое время лидерство в области новейших разработок по вентиляции и кондиционированию воздуха принадлежало американским компаниям, однако, в конце 50-х, начале 60-х годов инициатива прочно перешла к японцам. В дальнейшем именно они определили лицо современной индустрии климата. Так в 1958 году японская компания Daikin предложила первый тепловой насос, тем самым, научив кондиционеры подавать в помещение не только холод, но и тепло. А еще через три года произошло событие в значительной мере предопределившее дальнейшее развитие бытовых и полупромышленных систем кондиционирования воздуха. Это начало массового выпуска сплит-систем. Начиная с 1961 года, когда японская компания Toshiba впервые запустила в серийное производство кондиционер, разделенный на два блока, популярность этого типа климатического оборудования постоянно росла. Благодаря тому, что наиболее шумная часть кондиционера – компрессор теперь вынесена на улицу, в помещениях оборудованных сплит-системами намного тише, чем в комнатах, где работают оконники. Интенсивность звука уменьшена на порядок. Второй огромный плюс – это возможность разместить внутренний блок сплит-системы в любом удобном месте. Сегодня выпускается немало различных типов внутренних устройств: настенные, подпотолочные, напольные и встраиваемые в подвесной потолок – кассетные и канальные. Это важно не только с точки зрения дизайна – различные типы внутренних блоков позволяют создавать наиболее оптимальное распределение охлажденного воздуха в помещениях определенной формы и назначения. А в 1968 году на рынке появился кондиционер, в котором с одним внешним блоком работало сразу несколько внутренних. Так появились мультисплит-системы. Сегодня они могут включать в себя от двух до девяти внутренних блоков различных типов. Существенным нововведением стало появление кондиционера инверторного типа. В 1981 году компания Toshiba предложила первую сплит-систему, способную плавно регулировать свою мощность, а уже в 1998 году инверторы заняли 95 % японского рынка. Ну и, наконец, последний из наиболее популярных в мире типов кондиционеров – VRV – системы были предложены в 1982 году компанией Daikin.

2. Классификация кондиционеров

Центральные кондиционеры – это промышленные агрегаты, которые применяются для обработки воздуха в крупных коммерческих и административных зданиях, плавательных бассейнах, промышленных предприятиях и других. Центральный кондиционер является неавтономным, то есть для работы ему необходим внешний источник холода: вода от чиллера, фреон от внешнего компрессорно-конденсаторного блока или горячая вода от системы центрального отопления, бойлера. Основными целевыми функциями данных систем являются: комфортная вентиляция с рекуперацией тепла, нагревом и охлаждением; вентиляция и осушение в помещениях плавательных бассейнов; промышленная вентиляция с рекуперацией и без рекуперации тепла. Обработанный центральными кондиционерами воздух по сети воздуховодов распределяется по всему помещению.

Прецизионные кондиционеры – В основном такой кондиционер применяется в помещениях, требующие поддержания заданных параметров с высокой надежностью и точностью, такие как медицинские учреждения, производственные помещения, лаборатории, посты управления, узлы связи, залы ЭВМ, диспетчерские пункты и другие помещения. Представляет собой моноблок, который содержит вентагрегат, фильтр, холодильную машину с фреоновым воздухоохладителем, водяной воздухонагреватель и электрокалорифер. Применяется кондиционер как в системах с рециркуляцией воздуха, так и в системах со 100% приточным воздухом.

Автономные системы кондиционирования воздуха снабжаются извне только электрической энергией, например, шкафные кондиционеры и т.п. Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие на фреоне-R22, R134A, R407C. Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное или зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или путем реверсирования работы холодильной машины, по циклу так называемого "теплового насоса".

Кондиционер воздуха, работающий на наружном воздухе, называется приточным; на внутреннем воздухе – рециркуляционным; на смеси наружного и внутреннего воздуха – кондиционером с рециркуляцией.

Разновидности исполнения:

1. Мобильные – кондиционеры, не требующие монтажа; для использования достаточно вывести гибкий шланг из помещения для отвода тёплого воздуха. Конденсат обычно скапливается в поддоне в нижней части мобильного кондиционера

2. Оконные – состоящие из одного блока; монтируются в окне, стене и проч. Недостатки – высокий уровень шума, уменьшение инсоляции помещения из-за сокращения площади оконного проёма. Преимущества – дешевизна, лёгкость монтажа и последующего обслуживания, отсутствие разъёмных соединений во фреоновой магистрали и как следствие нет утечки фреона, максимально возможный КПД, длительный срок службы.

3. Сплит-системы (англ. split – расщепление) – состоят из двух блоков, внутреннего и наружного размещения, соединённых между собой трассой фреонопровода (обычно используются медные трубки). Наружный блок содержит (подобно холодильнику) – компрессор, конденсатор, дроссель и вентилятор; внутренний блок – испаритель и вентилятор. Различаются по типу исполнения внутреннего блока: настенный, канальный, кассетный, напольно-подпотолочный (универсальный тип), колонный и др.

4. Мульти-сплит системы – состоят из наружного блока и нескольких, чаще двух, внутренних блоков, связанных между собой трассой фреонопровода. Как и обычные сплиты различаются по типу исполнения внутренних блоков.

5. Системы с изменяемым расходом хладагента (VRF, VRV и т. д.) состоят из одного наружного блока (при необходимости увеличения общей мощности могут использоваться комбинации наружных блоков) и из некоторого количества внутренних блоков. Особенность систем состоит в том, что наружный блок меняет свою холодопроизводительность (мощность) в зависимости от потребностей внутренних блоков по данной мощности.

3. Устройство и принцип работы кондиционеров

Устройство. Основными узлами любого местного автономного кондиционера (как и любой холодильной машины) являются:

• Компрессор – сжимает рабочую среду – хладагент (как правило – фреон) и поддерживает его движение по холодильному контуру.

• Конденсатор – радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера – переход фреона из газообразной фазы в жидкую (конденсация). Для высокой эффективности и длительной эксплуатации преимущественно изготавливается из меди и алюминия.

• Испаритель – радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение). Также в основном изготавливается из меди и алюминия.

• ТРВ (терморегулирующий вентиль) – трубопроводный дроссель, который понижает давление фреона перед испарителем.

• Вентиляторы – создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом.

• Существуют следующие виды фильтров: воздушный электростатический и угольный (дезодорирующий). Воздушный – мелкая металлическая сетка, защищающая наши легкие и теплообменник от пыли и механических примесей. Этот фильтр не требует замены – его достаточно помыть в теплой воде или пропылесосить. Благодаря электростатическому заряду он удерживает мелкие заряженные частицы, пыльцу, микроорганизмы. И, наконец, угольный (карбоновый) фильтр устраняет табачный дым, запахи и наиболее мелкие частицы пыли величиной до 0,0001 мм.

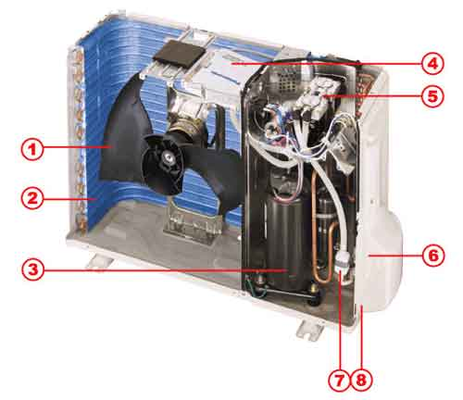

Рис. 1. Наружный блок

Наружный блок (рис. 1) состоит из следующих узлов:

1. Вентилятор – создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 – 3 фиксированных скорости вращения или же плавную регулировку.

2. Конденсатор – радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.

3. Компрессор – сжимает фреон и поддерживает его движение по холодильному контуру. Бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.

4. Плата управления – как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку перепады температуры и влажности снижают надежность электронных компонентов.

5. Четырехходовой клапан – устанавливается в реверсивных (тепло – холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный – на охлаждение.

6. Штуцерные соединения – к ним подключаются медные трубы, соединяющие наружный и внутренний блоки (на рис. показано место расположения).

7. Фильтр фреоновой системы – устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не сможет его задержать.

8. Защитная быстросъемная крышка – закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.
