Рис. 2. Внутренний блок

Внутренний блок (рис. 2) состоит из следующих узлов:

1. Передняя панель – представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.).

2. Фильтр грубой очистки – представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

3. Фильтр тонкой очистки – бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.

4. Вентилятор – предназначен для циркуляции очищенного и охлажденного либо подогретого воздуха в помещении, имеет 3 – 4 скорости вращения.

5. Испаритель – радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

6. Горизонтальные жалюзи – регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

7. Индикаторная панель – на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.

8. Вертикальные жалюзи – служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.

9. Поддон для конденсата (на рисунке не показан) – расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

10. Плата управления (на рисунке не показана) – обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

11. Штуцерные соединения (на рисунке не показаны) – расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Принцип работы. Компрессор, конденсатор, дроссель (капиллярная трубка, ТРВ и др.) и испаритель соединены тонкостенными медными трубками (в последнее время иногда и алюминиевыми) и образуют холодильный контур, внутри которого циркулирует хладагент. (Традиционно в кондиционерах используется смесь фреона с небольшим количеством компрессорного масла, однако в соответствии с международными соглашениями производство и использование старых сортов, разрушающих озоновый слой, постепенно прекращается).

В процессе работы кондиционера происходит следующее. На вход компрессора из испарителя поступает газообразный хладагент под низким давлением в 3–5 атмосфер и температурой 10–20 °C. Компрессор кондиционера сжимает хладагент до давления 15–25 атмосфер, в результате чего хладагент нагревается до 70–90°C, после чего поступает в конденсатор (на примере R22).

Благодаря интенсивному обдуву конденсатора, хладагент остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.

На выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10–20°C выше температуры атмосферного (наружного) воздуха. Из конденсатора теплый хладагент попадает в терморегулирующий вентиль (ТРВ), который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку, свитую в спираль). На выходе ТРВ давление и температура хладагента существенно понижаются, часть хладагента при этом может испариться.

После ТРВ смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется. Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.

Работа кондиционера (холодильника) без отвода тепла от конденсатора принципиально невозможна. В обычных бытовых установках это тепло является бросовым и отводится в окружающую среду, причём его количество значительно превышает величину, поглощённую при охлаждении помещения (камеры). В более сложных устройствах это тепло утилизируется для бытовых целей: горячее водоснабжение, и др.

Цикл охлаждения. Принцип работы кондиционера аналогичен принципу работы холодильника. Цикл охлаждения состоит из четырёх этапов:

1. Хладагент циркулирует по закрытому контуру системы, его движение поддерживается компрессором. На первом этапе в компрессор из испарителя поступает холодный парообразный хладагент низкого давления. Затем он сжимается, в течение этого процесса происходит повышение его температуры и давления.

2. Горячий пар поступает в конденсатор, где переходит в состояние жидкости высокого давления – процесс конденсации. Тепло, отводимое от хладагента вентилятором системы охлаждения, отдаётся окружающей среде.

3. Затем жидкий хладагент попадает в расширительный клапан, где он резко расширяется, при этом снижаются его давление и температура (он переходит в туманообразное состояние). Регулятор потока контролирует подачу хладагента в испаритель.

4. Хладагент низкого давления попадает в испаритель. Там он начинает кипеть и забирать тепло от воздуха внутри помещения, переходя при этом в газообразное состояние. Затем газообразный хладагент возвращается в компрессор, и цикл начинается заново.

Для нагрева воздуха в кондиционерах используется обратный цикл.

Контроль влажности воздуха. Обычно перед воздушным кондиционером ставится задача уменьшения влажности воздуха. Достаточно холодный (ниже точки росы) испарительный змеевик конденсирует водяной пар из обработанного воздуха (таким же образом, как и очень холодный напиток конденсирует водяной пар воздуха на внешней стороне стакана), отправляя воду в дренажную систему и, таким образом понижая влажность воздуха. Сухой воздух улучшает комфорт, так как он обеспечивает естественное охлаждение организма человека путём испарения пота с кожи. Обычно кондиционеры позволяют обеспечить относительную влажность воздуха от 40 до 60 процентов. Установка кондиционера с парогенератором позволяет поддерживать точное значение влажности в помещении.

Испарительные охладители. Вышеупомянутые персидские системы охлаждения были испарительными охладителями. В местах с очень сухим климатом они популярны, так как могут легко обеспечить хороший уровень комфорта. Испарительный охладитель – устройство, которое забирает воздух извне и пропускает его через влажную прокладку. Температура входящего воздуха, измеренная при помощи сухого термометра, уменьшается. Общее же «количество теплоты заключённое в воздухе» (внутренняя энергия) остаётся неизменным. Часть теплоты переходит в скрытую теплоту при испарении воды во влажных и более холодных прокладках. Такие охладители могут быть очень эффективны, если входящий воздух достаточно сухой. Также они дешевле и более надёжны и просты в обслуживании. Похожий тип охладителя, но использующий лёд для охлаждения и увлажнения воздуха, был запатентован американцем Джоном Горри Апалачиколой в 1842 году, который использовал это устройство для охлаждения пациентов в своём госпитале для больных малярией.

В основе работы любого кондиционера лежит свойство веществ поглощать тепло при испарении и выделять – при конденсации. В кондиционере это происходит следующим образом.

1. Сжатие. Испаренный парообразный хладагент поступает в компрессор по трубопроводу всасывания, а затем сжимается в кондиционере, и превращается в пар высокой температуры и высокого давления, который способен превращаться в жидкость при комнатной температуре.

2. Сжижение. Пар высокой температуры и высокого давления охлаждается воздухом в конденсаторе и сжижается.

3. Расширение. Проходя через капиллярную трубку (терморегулирующий вентиль), хладагент высокого давления, сжиженный в конденсаторе, переходит в состояние низкого давления, в котором он легко может испаряться.

4. Испарение. Жидкий хладагент низкого давления попадает в испаритель, поглощает тепло из окружающего воздуха и переходит в парообразное состояние.

Принцип работы кондиционера (рис. 3), таким образом, предельно прост: хладагент забирает тепло из воздуха в комнате и расходует его на свое испарение. Получившийся пар сжимают, и он отдает тепло уличному воздуху. При сжатии хладагент опять превращается в жидкость и опять готов забирать тепло из воздуха в комнате.

Некоторые кондиционеры могут и обогревать помещение с помощью так называемого теплового насоса. В этом режиме фреон циркулирует по контуру в обратном направлении, отбирая тепло из воздуха снаружи и передавая его внутрь помещения. Однако чем ниже температура на улице, тем труднее отбирать тепло из воздуха. Мощность обогрева падает по мере понижения температуры на улице, и при наружной температуре ниже -5°С не следует обогревать помещения с помощью кондиционера.

Итак: основные элементы кондиционера – это компрессор, теплообменники – конденсатор и испаритель, и соединяющие их трубки. Все остальные элементы служат для улучшения работы холодильного контура (вентиляторы) или для удобства пользователей (панель управления).

Чаще всего в кондиционерах используются герметичные поршневые компрессоры, в которых электродвигатель расположен внутри герметичного корпуса.

• При движении поршня (рис. 3) вверх по цилиндру компрессора хладагент сжимается. Поршень перемещается электродвигателем через коленчатый вал и шатун.

• Под действием давления пара открываются и закрываются всасывающие и выпускные клапаны компрессора холодильной машины.

• На схеме «а» показана фаза всасывания хладагента в компрессор. Поршень начинает опускаться вниз от верхней точки, при этом в камере компрессора создается разрежение и открывается впускной клапан. Парообразный хладагент низкой температуры и низкого давления попадает в рабочее пространство компрессора.

• В фазе сжатия пара и его выхода из компрессора поршень поднимается вверх и сжимает пар. При этом открывается выпускной клапан компрессора, и пар под высоким давлением выходит из компрессора.

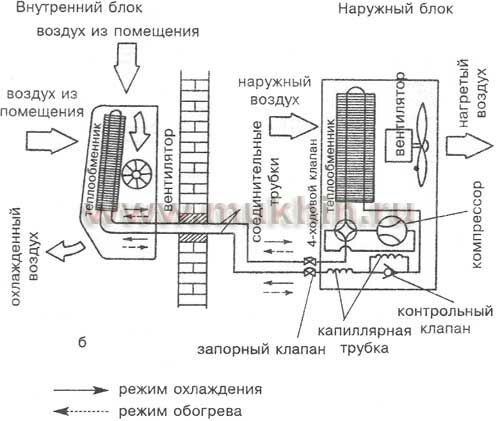

Рис. 3. Схема работы кондиционера

4. Системы кондиционирования для ресторанов

кондиционер охлаждение влажность ресторан

Кондиционирование ресторанов, баров и кафе состоит из нескольких частей: вентиляция кухни, горячего цеха; кондиционирование зала кафе и бара с танцзалом (причем, с разделением на курящий и некурящий залы); кондиционирование административных и бытовых помещений (санузлы, гардероб). Все эти помещения обладают различными характеристиками и предъявляют к системе кондиционирования свои требования, а потому, выбрать подходящую систему кондиционирования – более чем сложно. Нужно помнить и о том, что проектировать систему кондиционирования кафе или ресторана следует в строгом соответствии с санитарными нормами и правилами, в которых определены необходимые требования, а сам проект необходимо согласовать в СЭС.

Для зала кафе или ресторана, скорее всего, подойдёт сплит-система кассетного или канального типа. Эти системы устанавливаются за подвесным или подшивным потолком, а потому не нарушают сложившегося интерьера. Обычно такие кондиционеры располагаются над центром помещения, что позволяет создавать максимально ровный температурный фон, а кроме того, они практически бесшумны.

Преимущество кассетного кондиционера – равномерное распределение воздушного потока по четырем направлениям, что позволяет использовать всего один кондиционер для охлаждения большого помещения, и делает его незаменимым в помещениях сложной формы. Кассетный кондиционер не нарушает сложившегося интерьера – при его установке в помещении видна только декоративная решётка.
