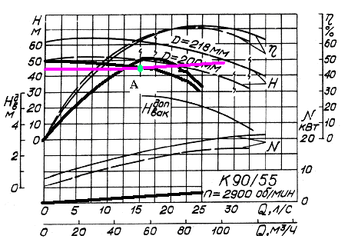

Рисунок 2.4 – Характеристика трубопроводной сети и работы насоса на вязкой жидкости
-
Построение характеристики трубопроводной сети
Характеристика трубопроводной сети определяется по формуле:
,
Из уравнения коэффициент трубопроводной сети примет вид:
.
Задаваясь значениями расхода вязкой жидкости Qi в пределах равных от (0.8 ÷ 1.4)·QH и подставляя в формулу получим значения напора центробежного насоса Нi для каждого расхода вязкой жидкости. Полученные данные Нi и Qi занесем в таблицу 2.4.
Таблица 2.4 - Характеристика трубопроводной сети на вязкую жидкость
| Q1 | 0 | 0,017889 | 0,022361 | 0,026833 | 0,031306 |
| H1 | 44,99562 | 45,35744 | 45,56096 | 45,8097 | 46,10368 |
На характеристику центробежного насоса Н = f(Q) (рисунок 2.4), нанесем в том же масштабе характеристику трубопроводной сети на вязкую жидкость Н1=f(Q1) полученную в результате расчета из (таблицы 2.4).
Точка пересечения характеристик насоса Н=f(Q) и трубопроводной сети на вязкую жидкость Н1=f (Q1) является рабочей точкой насоса. Она показывает, что данный центробежный насос, работая на трубопроводную сеть, развивает напор НН, создает подачу QH, затрачивая определенную мощность NH, при КПД насоса -
.
-
Расчет электродвигателя
Расчетная мощность электродвигателя находится по формуле:
=4,9Квт
Зная
, частоту вращения насоса - n, условия работы насоса, характеристику окружающей среды подбирается электродвигатель для данного центробежного насоса.
