1.8 Расчет электродвигателя

Расчетная мощность электродвигателя находится по формуле:

=5 Квт

Зная , частоту вращения насоса - n, условия работы насоса, характеристику окружающей среды подбирается электродвигатель для данного центробежного насоса.

Исходные данные для РГР №2

Расчетный расход нефтепродукта: Q₁ = 80+0,1^.N^.n, м³/ч;

Длина нагнетательного трубопровода: L_H = L_1-2 = 200+0.1^.N^.n, м;

Длина всасывающего трубопровода: L_ВС = 5+0,01^.N^.n, м;

Давление в емкостях: P₁ = Р_атм ; Р₂ = 2·Р_атм;

Высота столба жидкости в емкости 2: Н₂ = 8м;

Вязкость нефтепродукта: ν = 2. 10^-4 м²/с;

Плотность нефтепродукта: ρ = 850 кг/м³;

Геометрические отметки: Насоса = 20м;

Емкости 2 = 35м.

2. Трубопроводная сеть для перекачки вязкой жидкости

2.1 Гидравлический расчет трубопроводной сети

Расход жидкости определяется по формуле:

Q_pi = Q_тi, Данные расчетных расходов заносят в таблицу 2.1.

Таблица 2.1 – Значения расчетных расходов, диаметров труб, скоростей, потерь напора на участках от диаметров труб по ГОСТу

Потери напора на участках сети определяются по формуле Дарси-Вейсбаха:

где – коэффициент гидравлического трения по длине;

К_М- коэффициент, учитывающий местные потери напора

на расчетном участке (К_м=1,05‑1,10)

L_i – длина данного участка, м.

Коэффициент гидравлического трения находится исходя из зоны гидравлического сопротивления. Для этого необходимо определить число Рейнольдса (Re) и абсолютную эквивалентную шероховатость стенок трубопровода.

Число Рейнольдса определяется по формуле:

Коэффициент гидравлического сопротивления для этого случая определяется по формуле Шифринсона:

.

Полученные результаты заносятся в таблицу 2.1.

2.2 Определение напора насоса

2.3 Подбор центробежного насоса

По номенклатуре центробежных насосов по таблице приложения подбирается марка соответствующего насоса с характеристиками =0,022 м³/с и =45,56 м. Зная марку насоса К 90-55 выбираются графические характеристики центробежного насоса (рисунок 2.1). Используя значения и , выбираем из рисунка 2.1 значения H, N, , где верхние линии для не обточенного рабочего колеса, средние линии частично обточенного и нижние линии для обточенного рабочего колеса.

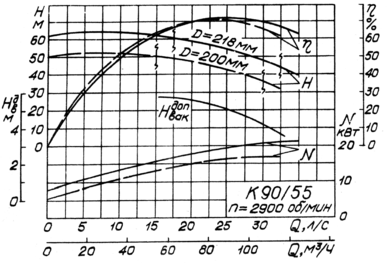

Рисунок 2.1 - Характеристика марки центробежного насоса

2.3 Пересчет характеристик центробежного насоса

Так как вязкость перекачиваемой жидкости , больше вязкости воды, необходимо пересчитать характеристики насоса с воды на вязкую жидкость по формулам:

,

,

,

где - коэффициенты пересчета характеристик насоса с воды на вязкие жидкости. Принимаются по рисунку 2.2 в зависимости от числа Рейнольдса, которое определяется по формуле:

,

где - подача насоса при максимальном КПД на воде

(принимаются из рисунка 2.1), = 0,025м³/с;

- эквивалентный диаметр, м;

- кинематическая вязкость жидкости, м²/с.

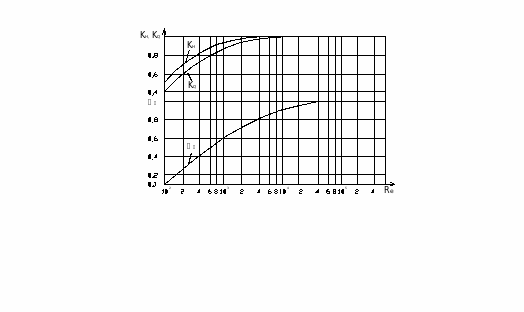

Рисунок 2.2 – Коэффициенты пересчета характеристик насоса с воды на вязкие жидкости

Эквивалентный диаметр определяется по формуле:

где – внешний диаметр рабочего колеса (Д₂ = 200 ÷ 300 мм), м

– ширина лопатки рабочего колеса на внешнем диаметре, принимается по паспортным данным насоса ( =15÷20 мм), м;

- коэффициент стеснения, .

Пересчет характеристик ведется в табличной форме (таблица 2.2)

Потребная мощность определяется по соответствующим показателям работы насоса на вязкой жидкости таблица 2.2 по значениям расхода, напора и коэффициента полезного действия:

Результаты вычислений заносятся в таблицу 2.3

Таблица 2.2 – Показатели работы насоса на воде и вязкой жидкости

Таблица 2.3 – Потребная мощность определяется по соответствующим показателям работы насоса на вязкой жидкости

На характеристики насоса на воде наносятся пересчитанные характеристики этого насоса при работе на вязкой жидкости рисунок. 2.4.
