Гидравлический расчет трубопроводной сети. Подбор центробежного насоса.

Вариант №5

Выполнил:

Проверил:

Краснодар 2008г.

Расчетно-графическая работа №1

Расчетная трасса водопроводной сети представлена на рисунке 1 приложения 1.

Расчетные расходы:

1.Расчет водопроводной сети

1.1 Определение расчетных расходов воды

Расчетный расход для любого участка определяется по формуле:

Q_pi = Q_тi + 0‚5Q_пi,

Путевой расход на участках 6-7, 2-3, 9-10, 10-11, определяется по формуле:

Q_пi = q_пi·L,

Данные расчётных расходов на участках водопроводной сети заносят в таблицу 1.1

Таблица 1.1 – Значения расчетных расходов, диаметров труб, скоростей, потерь напора на участках от диаметров труб по ГОСТу

1.2 Определение диаметров трубопровода

Зная расчётные расходы по участкам водопроводной сети, определяем расчетные диаметры по формуле:

,

где d_pi - расчетный диаметр труб на расчетном участке, м;

Q_pi- расчетный расход воды на этом участке, м³/с;

V - скорость движения воды в трубопроводе, принимается V = 1м/с, для расчетного участка 0-1 скорость равна V= 0,7 м/с.

Значение расчетных диаметров d_pi и диаметров по ГОСТу d_гост для участков сети заносят в таблицу 1.1

1.3 Определение расчетных скоростей

После подбора диаметра по ГОСТу уточняют реальную скорость движения воды в трубопроводе по формуле:

,

Значение V_pi заносят в таблицу 1.1

1.4 Определение потерь напора на участках

Потери напора на участках нагнетательного трубопровода находят по формуле:

,

где - потери напора по длине на данном участке водопровода, м;

- коэффициент, учитывающий скорость движения воды на расчетном участке

– коэффициент, учитывающий местные потери напора на расчетном участке (К_м=1,05‑1,10)

– удельное сопротивление на расчетном участке, определяемое в зависимости от d_гост и материала стенок труб, .

Потери напора во всасывающем трубопроводе 0-1, определяется по формуле:

,= 0,005 м

Величины потерь напора на участках водопроводной сети заносим в таблицу 1.1

1.5 Определение потерь напора

Птери напора в нагнетательном		1,884558
Геометрический напор		20
Геометрическая высота = 7	6,845852
Абсолютное давление		2
Геометрический напор		26,84585
Стаический напор		36,84585
Напор насоса		38,88456

Потери напора на участке 12-2 определяются по формуле:

.= 1,73м

1.6 Подбор центробежного насоса

По номенклатуре центробежных насосов подбирается марка соответствующего насоса Д 320-50 с характеристиками =0,0748 м³/с и =38,88м.

1.7 Характеристика водопроводной сети. Выбор рабочей точки насоса

Коэффициент водопроводной сети примет вид:

= 363,7828

Задаваясь значениями расхода водопроводной сети Q_i в пределах равных от (0.8 ÷ 1.4)·Q_H и подставляя в формулу (1.21) получим значения напора центробежного насоса Н_i для каждого расхода воды. Полученные данные Н_i и Q_i занесем в таблицу 1.2.

Таблица 1.2 - Характеристика трубопроводной сети

На характеристику центробежного насоса Н = f(Q) (рисунок 1.1), нанесем в том же масштабе характеристику водопроводной сети Н₁=f(Q₁) полученную в результате расчета из (таблицы 1.2).

Точка пересечения характеристик насоса Н=f(Q) и водопроводной сети Н₁=f (Q₁) является рабочей точкой насоса. Она показывает, что данный центробежный насос, работая на водопроводную сеть, развивает напор Н_Н, создает подачу Q_H, затрачивая определенную мощность N_H, при КПД насоса - .

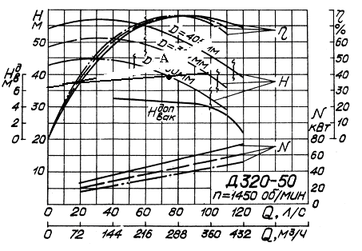

Рисунок 1.1 - Характеристика марки центробежного насоса

1–характеристика водопроводной сети; А– рабочая точка насоса.
