МЕХАНИЧЕСКОЕ РЫХЛЕНИЕ

Механическое рыхление - послойное отделение породы от массива и разделение ее на куски при помощи механических рыхлителей. Размеры кусков породы, отделенных от массива, должны обеспечивать высокую производительность выемочно-погрузочного и транспортного оборудования при разработке пластов различной мощности.

Применяемые рыхлители по способу крепления рабочего органа разделяются на навесные и прицепные. Основным преимуществом навесных рыхлителей по сравнению с прицепными является возможность использования массы тягача для заглубления рабочего органа рыхлителя. Прицепные рыхлители осуществляют рыхление на глубину не более 0,5 м, а навесные - на глубину до 2 м.

Техническая характеристика рыхлителей приведена в табл. 1, а бульдозерно-рыхлительных агрегатов (тракторы, комплектно поставляемые с навесным оборудованием бульдозеров и рыхлителей) - в табл. 2.

Техническая характеристика отечественных рыхлителей.

Таблица 1

Показатели

ДП-

ДП-

ДП-

ДП-

ДП-

ДП-

ДП-

26С

22С

9ВХЛ

10С

29АХ

141ХЛ

35УХ

Л

Л

Базовый

трактор

Т-130

Т-

180КС

ДЭТ-

250М

ТТ-330

ТТ-330

Т-500

Т-50.01

Мощность

118

133

243

250

250

353

523

двигателя, кВт

Тяговый

100

150

250

250

250

350

750

класс, кН

Число зубьев

1

1;3

1

1;3

1

1

1

Расстояние между осями зубьев, мм

-

795

-

700

-

-

-

Ширина наконечника зуба, мм

66

86

105

114

114

120-125

125-130

Глубина рыхления, мм

450

500

1200

700

700

1300

1780

Угол рыхления, градус

45

48

45

45

45-50

25-50

30-83

Масса рыхлительного оборудования, т

1,4

3,1

3,9

5,4

6,6

7

12,7

Конструктивная схема навесного рыхлителя показана на рис. 1.

Основными параметрами, характеризующими рабочий угол рыхлителя, являются угол резания γ, угол заострения ω, задний угол φ, толщина и длина зуба и расстояние между зубьями (рис. 2).

Угол резания оказывает существенное влияние на силу резания. Увеличение угла резания (рыхления) с 40 до 60° повышает лобовое сопротивление режущему органу (зубу) в 2 раза. Чрезмерное уменьшение угла резания (до 30° и менее) может сопровождаться увеличением сопротивления породы рыхлению (особенно при резании вдоль напластования). Рациональные значения угла рыхления при разработке скальных, полускальных и мерзлых пород находятся в пределах 30 - 45°. При разработке глин с включением валунов угол рыхления несколько увеличивается.

Угол заострения наконечников находится в пределах 20 - 30°. Во всех случаях угол заострения должен быть таким, чтобы при любом заглублении зубьев задний угол Ф был не менее 5° при рыхлении полускальных и скальных пород. При меньшем значении заднего угла ф происходит смятие породы задней гранью наконечника, в результате чего возрастает сопротивление породы рыхлению и повышается износ наконечника.

Техническая характеристика бульдозерно-рыхлительных агрегатов отечественного производства.

Таблица 2

Показатели

ДЗ-116А;

ДЗ-116В

ДЗ-117;

ДЗ-117А

ДЗ-35С;

ДЗ-22С

ДЗ-126;

ДЗ-126А

ДЗ-94С;

ДЗ-95С

ДЗ-

129ХЛ

ДЗ-

141ХЛ

ДЗ-

159УХЛ;

ДП-35УХЛ

Базовый

трактор

Тяговый

Т-130.1 Г-1; Т-130.1 МГ-1; 100

T-I80KC

ДЭТ-

250М

Т-ЗЗО

ТТ-ЗЗОР-

1-01

Т-500Р-1

Т-50.01

150

250

350

750

класс, кН

Бульдозер

ДЗ-110А

ДЗ-110B

ДЗ-109;

ДЗ-109Б

ДЗ-35С

ДЗ-118

ДЗ-59С;

ДЗ-59ХЛ

ДЗ-

124ХЛ

ДЗ-

141ХЛ

ДЗ-

159УХЛ

Рыхлитель

ДП-26С

ДП-22С

ДП-

9ВХЛ

59ХЛ

ДП-10С

ДП-

29АХЛ

ДЗ-

141ХЛ

ДП-

35УХЛ

Габариты, мм:

длина

ширина

высота

6400

6570

8350

9215

8740

9290

10305

11200

3220

4120

3640

4310

4730

4730

4800

6050

3087

3087

2825

3240

3450

4230

4295

4785

Масса, т

17,8

17,9

27

42

52,8

50,5

59,5

90,1

Рис. 1 - Конструктивная схема навесного рыхлителя: 1 - наконечник зуба: 2 - стопорное устройство; 3 - стойка: 4 - поворотная скоба; 5 - тяга; 6 - рабочая рама: 7 - гидроцилиндр привода; -V - опорный кронштейн: 9 - болты крепления на базовом тракторе: 10 – тягач

Рис. 2 - Параметры рыхления при заглублении прямого наконечника

Толщина стоек рыхлителя должна быть минимальной при достаточной прочности. У рыхлителей она составляет 60-100 мм.

Длина стоек должна быть на 250 - 300 мм больше максимального заглубления зуба рыхлителя, что обеспечивает беспрепятственный проход рамы рыхлителя над разрыхленной породой.

Вынос стоек относительно гусениц тягача Lc = (1,5-2)h3, где hз - максимальное заглубление зуба рыхлителя.

Механическое рыхление пород осуществляется при движении тягача с заглубленным зубом. При создании значительных усилий на режущей кромке зуба происходит отрыв кусков породы от массива и разрушение породы в пределах трапециевидной прорези (рис. 3). Разрушение породы происходит в результате развития в ней сложного напряженного состояния. В разных частях прорези разрушение идет разными путями. Порода разрушается преимущественно путем сжатия и сдвига перед лобовой гранью зуба, отрыва и сдвига - в боковых расширениях прорези и среза - у боковых ребер зуба возле режущей кромки. Кроме того, затупленной режущей кромкой или изношенным наконечником осуществляется смятие породы.

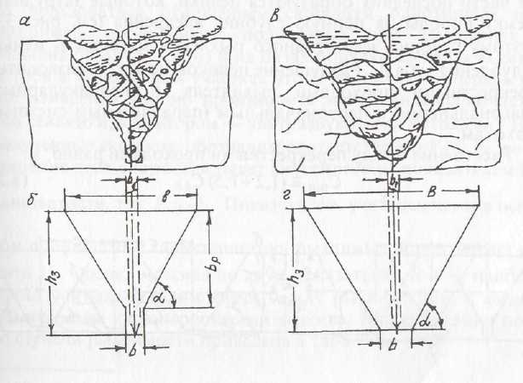

Рис. 3 - Сечения одиночных борозд рыхления: а, б - соответственно фактическое и теоретическое для монолитного массива; в, г – соответственно фактическое и теоретическое для трещиноватого массива.

Удельное сопротивление породы разрушению при рыхлении K ' изменяется в зависимости от свойств породы и формы наконечника. Его значение близко к пределу сопротивления пород растяжению, т.е. К' = (1,3- 1,5)σр, что свидетельствует о том, что данный способ разрушения наименее энергоемкий.

При рыхлении монолитного массива в нижней его части образуется щель (рис. 4), ширина которой соответствует ширине применяемого наконечника, а глубина составляет 15-20 % от заглубления зуба. Угол наклона боковых стенок борозды α изменяется в зависимости от состояния рыхлимого массива в пределах 30 - 80°. При рыхлении сложнотрещиноватого массива (см. рис. 4) разрушение происходит по плоскостям ослабления его трещинами. Внедрение зуба в массив при этом сопровождается интенсивным разрушением стенок по всей глубине борозды.

Рыхление массива производится параллельными смежными проходами рыхлителя. Расстояние между двумя смежными проходами Сс.п выбирается из условия обеспечения требуемой кусковатости и глубины рыхления массива. При параллельных проходах рыхлителя между двумя смежными бороздами в нижней части последних образуются целики, которые затрудняют выемку породы на полную глубину внедрения (см. рис. 4). Поэтому глубина эффективного рыхления массива hэ меньше заглубления зуба hз. Разрушение целиков может производиться перекрестными проходами рыхлителя, перпендикулярными (диагональными) к первоначальным (параллельным смежным) проходам.
