де v_б.с, v_ц, v_п, v_щ – відповідно об’єми бетонної суміші, цементу, піску, щебеню.

Насипний об’єм цементу дорівнює відношенню маси цементу до його насипної густини: v_ц=m_ц/_н.ц=32:1,3=24,6 м³;

.

Середня густина бетонної суміші

.

Витрати піску і щебеню за масою m_п і m_щ знайдені як похідні відповідних їх витрат за об’ємом на значення насипних густин (m_п=45·1,5=67,5 т, m_щ=78·1,45=113,1 т), а витрата води m_в – як похідну витрати цементу на В/Ц (m_в=32·0,7=22,4 т).

Для того, щоб знайти середню густину бетону _об при випаровуванні всієї надлишкової води, треба врахувати її при визначенні маси бетону, а замість всієї витрати води тільки кількість хімічно зв’язаної води m_х.в=32·0,2=6,4 т;

.

Дійсну густину бетону знаходять за формулою

.

Абсолютні об’єми компонентів бетонної суміші:

v_а.ц=32:3,1=10,32 м³;

v_а.п+v_а.щ=(67,5+113,1):2,65=67,1 м³;

v_х.в=6,4:1=6,4 м³.

Пористість бетону

.

Пористість бетону орієнтовно можна визначити і за іншою формулою:

,

де w_х – кількість хімічно зв’язаної води в частках від маси цементу; В і Ц – витрата води і цементу на 1 м³ бетонної суміші;

В=m_в/v_б.см=22400/100=224 кг/м³;

Ц=m_ц/v_б.см=32000/100=320 кг/м³;

.

73.Бетон на матеріалах рядової якості при В/Ц=0,5 через n=14 діб твердіння показав міцність на стиск Rб=25 МПа. Визначити орієнтовно активність цементу.

Для орієнтовного визначення активності цементу можна скористатися формулою Боломея–Скрамтаєва:

R_б=А·R_ц·(Ц/В–0,5),

де А – коефіцієнт якості вихідних матеріалів (приймаємо 0,6); R_б – міцність бетону в 28–добовому віці; Ц/В – цементно–водне відношення (Ц/В=1:0,5=2).

Орієнтовну міцність бетону у 28–добовому віці знаходимо за формулою Б.Г.Скрамтаєва:

.

Визначаємо орієнтовно активність цементу: 32=0,6·R_ц·(2–0,5), звідки R_ц=32/(0,6·1,5)=35 МПа.

74.Бетон М300 з ОК=9–12 см на цементі М400 після тепловологісної обробки виробів повинен мати межу міцності при стиску 70% марочної. Досягнення необхідної міцності бетону після теплової обробки потребувало завищення марки бетону до М400.Для економії цементу було прийняте рішення ввести комплексну хімічну добавку, яка містить пластифікатор і прискорювач твердіння. Яка може бути досягнута економія цементу, якщо пластифікуюча добавка дозволяє на 8% зменшити витрату води для досягнення потрібної рухливості бетонної суміші без зниження міцності бетону, а прискорювач твердіння дозволяє забезпечити 70%–у міцність бетону М350 після тепловологісної обробки? Найбільша крупність піску і щебеню 40 мм.

Знайдемо спочатку економію цементу за рахунок прискорювача твердіння при переході бетону із М400 у М350.

Із формули R_б=АR_ц(Ц/В–0,5) випливає Ц/В=(R_б+0,5R_ц)/(А·R_ц).

Витрата цементу Ц=(Ц/В)·В.

За рис. 4.2. можна зробити висновок, що необхідна витрата води повинна бути 195 кг.

Для бетону М400 розрахункові значення Ц/В і Ц відповідно складають:

.

При зміні марочної міцності бетону

Ц/В=R_б/(А·R_ц,)

де Ц/В – різниця цементно–водних відношень, необхідних для відповідних марок бетону; R_б – різниця меж міцності бетону при стиску для порівнюваних марок.

При переході бетону від М400 до М350

Ц/В=(40–35)/(0,6·40)=0,21.

Економія цементу при введенні прискорювача твердіння Ц₁=(Ц/В)·В=0,21·195=41 кг, що складає 10% витрати цементу, необхідного для отримання бетону М400.

Додаткову економію цементу за рахунок введення пластифікуючої добавки можна знайти за формулою

Ц₂=(Ц/В)·В,

де В – зменшення водовмісту бетонної суміші.

Для бетону М350 Ц/В, вирахуване за приведеною вище формулою, складає 1,96; В=195·0,08=13,65 кг; Ц₂=1,96·13,627 кг.

Загальна економія цементу за рахунок комплексної пластифікатора і прискорювача твердіння Ц=Ц₁+Ц₂=41+27=68 кг.

Вона складає приблизно 17% від витрати цементу до введення добавки.

75.Встановити склад змішаного розчину М50 для кладки стін будівель із порожнистої цегли. Рухливість розчину повинна складати 7 см. В’яжуче – портландцемент активністю30 МПа і насипною густиною _оц=1200 кг/м³. Неорганічна добавка – вапняне тісто із середньою густиною _ов=1400 кг/м³, пісок – дрібний кварцовий з насипною густиною _о.п=1350 кг/м³ і вологістю 6%.

Визначаємо витрати матеріалів на 1 м³ піску.

За табл. 4.3 витрата цементу складає Ц=185 кг, а його об’єм v_ц=185:1,2=154 л.

Витрата вапняного тіста v_Вп=170(1–0,002·Ц)=170·0,630=107 л, а його маса Вп=107·1,4150 кг.

Складаємо пропорцію об’ємних частин розчину:

.

Витрата води В=0,50·(Ц+Вп)=0,50·(185+150)=167 кг.

Отриманий розрахунковий склад повинен бути відкоригований на пробних замісах.

76. Визначити коефіцієнт виходу і витрату матеріалів на 1 м³ вапняного розчину складом вапно:пісок 1:3 (за об’ємом) при об’ємі порожнин в піску П=40%.

Коефіцієнт виходу =v_р/(v_Вп+v_п).

Об’єм розчину, отримуваного з 1 м³ вапняного тіста і 3 м³ піску, v_р=1+3·(1–П/100)=1+3·(1–0,4)=2,8 м³.

Коефіцієнт виходу =2,8/(1+3)=0,7.

Витрата вапна на 1 м³ розчину

.

Витрата піску v_п=0,36·3=1,08 м³.

Таблиця 4.3

Марка розчину	Рекомендована марка в’яжучого	Rв·mв	Витрата в'яжучого на 1 м3
			піску	розчину
200 150 100 75 50 25	500 400 500 400 300 500 400 300 500 400 300 200 400 300 200 200	180 140 102 81 56	360 450 280 350 470 205 255 340 160 200 270 405 140 185 280 155	410 490 330 400 510 245 300 285 195 240 310 445 175 225 325 190

Примітка: R_б – активність в’яжучого, m_в – маса в’яжучого. Наведені витрати в’яжучих належать до цементно–вапняних та цементно–глиняних розчинів і піску у рихло–сипучому стані при вологості 3–7%.

5. Штучні без випалювальні кам’яні матеріали

77. Визначити необхідну витрату вапна, води для гашення і піску для отримання n=1000 шт. силікатної цегли густиною _с.ц=1800 кг/м³ при вологості w_ц=6%. Активність вапна А=85%, вологість піску w_п=6%. Активність вапняно–піщаної маси (вміст СаО) А_м=8% за масою. Прийняти, що при гасінні вапна добавка води В_ф=120 % розрахункової.

Маса 1000 шт. силікатної цегли із вологістю 6% складає m_к=b·h·l·n·_о.к=0,12·0,065·0,25·1000·1800=3510 кг, де b=0,12, l=0.25 і h=0,065 – розмір цегли, м.

Маса 1000 шт. сухої цегли

.

Вміст СаО m_СаО=m_ц.с·А_м/100=3300·0,08=264 кг.

При активності 85% вміст негашеного вапна у масі

.

Розрахункова витрата води на гасіння вапна можна знайти з реакції

СаО + Н₂О = Са(ОН)₂

56 18 74

56 — 18

264 — В_р

В_р=264·18/56=84,8 кг.

Витрата води В_ф=(В_р·120)/100==(84,8·120)/100=102 кг.

Витрата сухого піску П_с=m_ц.с–m_Вп–В_ф=3300–310–102=2888 кг.

Витрата вологого піску П_w=П_с+П_с·w_п/100=2888+2888·0,06= =3061 кг.

78. Порівняти теплопровідність звичайної керамічної цегли масою 3,41 кг, одинарної і потовщеної цегли масою відповідно 3,7 кг і 4,3 кг, а також пустотілого силікатного каменю масою 5,96 кг. Розміри звичайної керамічної і одинарної силікатної цегли 0,25х0,12х0,065 м, потовщеної силікатної цегли – 0,25х0,12х0,088м і пустотілого силікатного каменю – 0,25х0,12х0,138 м.

Знаходимо середню густину звичайної керамічної цегли:

_з.к.ц=3, 41/(0,25·0,12·0,065)=1748 кг/м³; одинарної силікатної цегли: _о.с.ц=3,7/(0,25·0,12·0,065)=1897 кг/м³; потовщеної силікатної цегли _п.с.ц=4,3/(0,25·0,12·0,088)=1628 кг/м³; пустотілого силікатного каменю _п.с.ц=5,96/(0,25·0,12·0,138)=1440 кг/м³.

Орієнтовно можна підрахувати, що теплопровідність кам’яних матеріалів пропорційна їх середній густині. Тоді, умовно прийнявши теплопровідність звичайної керамічної цегли за 1, значення теплопровідності порівнюваних силікатних виробів будуть відповідно 1,08, 0,93 і 0,82.

79. В каналізаційний колектор, помилково збудований із силікатної цегли, попадають промислові стічні води, які містять соляну кислоту у кількості с=13 г на 1 м³ води. Розрахувати, яка кількість вапна буде розчинена із цегляних стін колектора за місяць його експлуатації, якщо за добу через нього проходить v=100 м³ стічних кислих вод, а у реакцію вступає m=40% кислоти. Через колектор в місяць проходить стічних вод

V=30·v=30·100=3000 м³.

В реакцію вступає кислота:

.

Руйнування цегли проходить в результаті реакції вапна із кислотою:

Са(ОН) + 2НСl = CaCl₂ + H₂O

Складаємо пропорцію:

73 кг НСl – 74 кг Са(ОН)₂

15,6 кг НСl – x кг. Са(ОН)₂

x=15.6·74/73=15,7 кг.

80. Підібрати склад газосилікату при міцності R_r=5 МПа середньою густиною в сухому сані _o.г=600 кг/м³. Газоутворювач – алюмінієва пудра ПАК–3. Активність вапна А_Вп=70%. В’яжуче змішане – вапно : пісок (1:1).

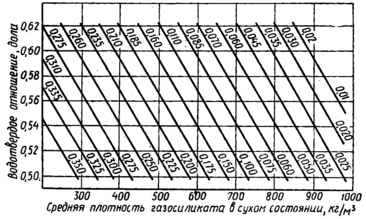

По графіку (рис. 5.1.) встановлюємо, що водотверде відношення газосилікату (В/Т) при _о.г=600 кг/м³ складає 0,52, витрата алюмінієвої пудри – 0,175% маси матеріалів.

За табл. 5.1 необхідна активність суміші, тобто вміст активного СаО, % до маси сухої суміші, А_см=19%.

Витрата вапна

де k – коефіцієнт, враховуючий кількість гідратної води, k=0,85–0,95).

Вміст меленого піску у в’яжучому П_м=Вп=147 кг/м³.

Кількість кремнеземистого компоненту в суміші:

П_к=k·_о.г–Вп–П_м=0,9·600–147–147=246 кг/м³.

В
итрата води В=(В_п+П_м+П_к)·В/Т=(147+147+246)·0,52=284 л.

Розрахунковий склад газосилікату повинен бути уточнений дослідними замісами.
