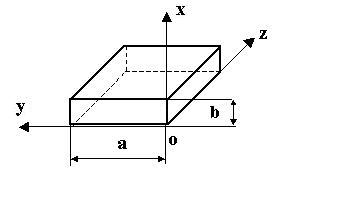

Поперечное сечение такого волновода имеет вид:

Максимальная (предельная) мощность, пропускаемая волноводом с волной Н₁₀, определяется соотношением:

_{Епред=30 кВ/см – напряженность электрического поля, при которой происходит пробой в воздухе.}

Р_пред 2 МВт.

Допустимой мощностью называют предельную мощность пропускания, умноженную на коэффициент запаса электрической прочности, учитывающий неоднородности, вызывающие местные концентрации электрического поля, климатические факторы и наличие стоячей волны. Допустимая мощность Р_доп определяется как: Р_доп = (1/3…1/5)Р_пред.

Р_доп=400 кВт.

При повороте волновода на 90⁰, производить скругление изгиба не требуется, так как данная антенна работает в достаточно узкой полосе частот.

Параметры круглого волновода:

Осевая симметрия поля, необходимая для сохранения постоянства передачи электромагнитной энергии при вращении подвижной части волноводного тракта относительно неподвижного, имеется в круглых волноводах с симметричными волнами типа Е₀₁ и Н₀₁.

Поперечное сечение такого волновода имеет вид:

Из-за сложности возбуждения волны Н₀₁ в круглом волноводе в чистом виде (одновременно возбуждаются волны типа Н₁₁, Е₀₁, Н₂₁,Е₁₁) использование вращающихся сочленений на основе данного типа волны не получило широкого практического применения.

Диаметр основного круглого волновода сочленения D определяется из условия распространения волны Е₀₁ (D>0,76) и затухания высших типов волн (D<0,97), т.е.

3,04 см

D = 3,82 см. Rв = 1,91 см.

Проверка круглого волновода на максимальную пропускаемую мощность не производится, так как в прямоугольном волноводе с волной Н₁₀ электрический пробой наступает быстрее, чем пробой в круглом волноводе при любом типе волны.

_1=6,7 см; _1=5,1см – длины волн в круглом волноводе.

Дроссельно-фланцевые соединения:

Для соединения отрезков волноводных линий передачи используются дроссельные соединения в круглых, вращающихся друг относительно друга, волноводах и контактные фланцевые соединения в прямоугольных волноводах.

В качестве дроссельной секции в круглом волноводе применяется полуволновая замкнутая линия, состоящая из двух параллельных четвертьволновых участков, длиной _1,68см., с разными волновыми сопротивлениями. Использование притертого фланца при тщательной обработке и строгой параллельности фланцевых поверхностей позволяет получить в месте соединения двух отрезков волноводных линий хороший электрический контакт.

Переход от прямоугольного волновода к круглому:

Для согласования волнового сопротивления прямоугольного волновода с круглым волноводом используются индуктивные диафрагмы, которые впаиваются с двух сторон в прорези в узких стенках прямоугольного волновода, емкостные диафрагмы в виде кольцевого выступа в круглом волноводе, индуктивные штыри, впаиваемые в прорези в широкой стенке прямоугольного волновода, положение и размеры которых подбираются экспериментально.

Подавление паразитных типов волн:

При переходе от прямоугольного волновода с волной Н₁₀ к круглому волноводу в последнем возникают волны: рабочая - Е₀₁ и более низкая паразитная - Н₁₁. Волна Н₁₁ имеет несимметричную структуру поля и её энергия в круглом волноводе равна 1%, поэтому необходимы специальные устройства для гашения этой волны (допустимое содержание паразитных волн составляет 0,1%). В конструкциях таких сочленений для подавления паразитных волн широко применяют «гасящие объемы» и резонансные кольца.

Схема сочленения с резонансными кольцами имеет вид:

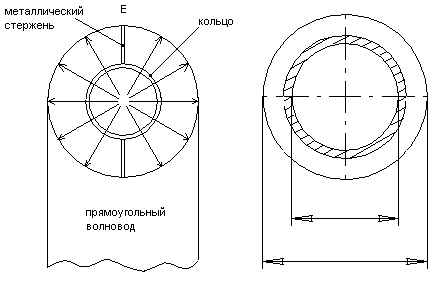

Схема установки резонансных колец в круглом волноводе:

Принцип действия резонансных колец заключается в следующем. Линии электрического вектора перпендикулярны кольцу, поэтому при точной ориентировке кольца в волноводе в нем не возбуждаются токи и волна Е₁₀ распространяется без потерь. В то же время волна Н₁₁ возбуждает в кольце токи, имеющие резонанс при длине кольца, равной длине волны в воздухе. Текущие в кольце токи возбуждают в волноводе волну типа Н₁₁ с фазой поля, сдвинутой на 180⁰ по отношению к фазе возбуждающего поля. Поэтому в круглом волноводе за кольцом поля волны Н₁₁ взаимно уничтожаются.

r₀ = 0,075 см - радиус круглой проволоки для изготовления колец.

r = 0,8 см – внутренний радиус кольца.

L=(2n+1)_ - расстояние между фильтрующими кольцами; n=1,2….

L=6,4 см.

Расстояние от кольца до дна основного круглого волновода выбирается из конструктивных соображений. Так как оно больше четверти длины волны Н₁₁, то практически не влияет на резонансную частоту кольца.

L1=n*_ - расстояние от кольца до дна основного круглого волновода; n=1,2….

L1=2,55 см

Список литературы.

1. Расчет антенн СВЧ. Пособие к курсовому проектированию под редакцией Воскресенского Д. И, часть 1. МАИ, 1970.

2. Расчет антенн СВЧ. Пособие к курсовому проектированию под редакцией Воскресенского Д. И, часть 2. МАИ, 1973.

3. Пономарев Л. И. Апертурные антенны СВЧ. МАИ, 1983.

4. Расчет и конструирование вращающихся сочленений. Пособие к курсовому проектированию под редакцией Мякишева Б. Я. МАИ, 1962.

5. Фельдштейн, Явич. Справочник по элементам волноводной техники. «Советское радио», 1967.

6. Воскресенский, Гостюхин, Пономарев, Максимов. Антенны и устройства СВЧ. МАИ, 1999.
