Данные обо всех элементах, включенных в схему, долж­ны быть записаны в пере­чень. Связь перечня с услов­ными графическими обозна­чениями элементов осуще­ствляется через позиционные обозначения. В отдельных случаях допускается сведе­ния об элементах распола­гать на схеме около условных графических обозначений.

3.5. ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ [2]

Государственные стандарты ЕСТД устанавливают единые правила и положения по порядку разработки, оформ­ления и обращения технологической документации, разрабатываемой и применяемой на предприятиях всех отраслей промышленности страны.

Технологические документы (ТД) - текстовые и графические доку­менты, в отдельности или в совокупности определяющие порядок изготов­ления изделия, проведения процессов и содержащие необходимые данные для контроля и приемки изделий.

Виды и правила проектирования ТД определяются видом производст­ва, на котором будут изготовляться или ремонтироваться изделия. В машино- и приборостроении в зависимости от назначения производство можно разделить на основное (товарной продукции), вспомогательное (средств, необходимых для обеспечения основного производства) и опытное (опытных образцов, партий и серий изделий).

По типу - производства разделяются на единичное, серийное и массовое. По организации - на поточное, групповое и установившееся. По уровню применяемых средств автоматизации и механизации - на автоматизированное и механизированное.

По виду или признаку применяемого метода для изготовления (ремонта) изделия различают: литейное, прессовое, механообрабатывающее, термическое, сборочное, сварочное, гальваническое, лакокрасочное, полупроводниковое, вакуумное и другие производства.

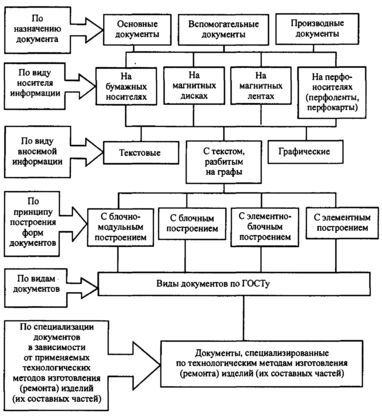

Рис. 3.5.1.

Стадии разработки технологической документации определяются этапами разработки КД на изде­лие. На конструкторском этапе «Техническое предложение» ТД не разраба­тывается, на этапах «Эскизный проект» и «Технический проект» ТД разрабатывается как «Предварительный проект». В отдельных отраслях промышленности существует «Директивная технологическая до­кументация», предназначенная не для изготовления, а для выполнения предварительных расчетов различного рода задач (инженерно-технических, планово-экономических, организационных) в целях определения возможно­сти размещения соответствующего заказа на том или ином предприятии.

Так как объем ТД при производстве изделий достаточно велик, все виды технологических документов классифицируют по назначению, носи­телю информации, виду вносимой информации, по принципу построения и специализации (рис. 3.5.1).

Основные технологические документы содержат различную инфор­мацию:

• о комплектующих составных частях изделия и применяемых материалах;

• о действиях, выполняемых исполнителями при проведении техноло­гических процессов и операций;

• о средствах технологического оснащения производства;

• о наладке средств технологического оснащения и применяемых данных по технологическим режимам;

• о расчете трудозатрат, материалов и средств технологического ос­нащения;

• о технологическом маршруте изготовления и ремонта;

Основные технологические документы используют, как правило, на рабочих местах. Вспомогательные технологические документы разрабаты­вают с целью улучшения и оптимизации организации работ по технологиче­ской подготовке производства. Производные технологические документы применяют для решения задач, связанных с нормированием трудозатрат, выдачей и сдачей материалов, полуфабрикатов и комплектующих изделий.

Различают следующие виды технологических документов:

• ведомость технологических маршрутов (ВТМ) - сводная информация по технологическому маршруту изготовления изделия и его составных частей;

• ведомость материалов (ВМ) - сводные подетальные нормы расхода материалов на изделие;

• ведомость специфицированных норм расхода материалов (ВСН) - сводные данные по специфицированным нормам расхода материалов на изделие;

• ведомость удельных норм расхода материалов (ВУН) - удельные нормы расхода материалов, применяемых при выполнении процессов на покрытия;

• ведомость применяемости деталей (сборочных единиц) в изделии (ВП) - указания о применяемости деталей (сборочных единиц) в изделии;

• ведомость применяемости стандартных, покупных, оригинальных деталей и сборочных единиц (ВП/СОП) - то же, что и ВП;

• ведомость сборки изделия (ВП/ВСИ) - порядок сборки изделия с учетом очередности входимости составных частей и их количества;

• технологическая ведомость (ТВ) - указания по группированию де­талей и сборочных единиц по конструкторско-технологическим;

• ведомость технологических документов (ВТД) - полный состав тех­нологических документов, применяемых при изготовлении изделия;

• ведомость оснастки (ВО) - полный состав технологической оснаст­ки, применяемой при изготовлении (ремонте) изделия;

• ведомость оборудования (ВОБ) - полный состав оборудования, при­меняемого при изготовлении (ремонте) изделия;

• технологическая инструкция (ТИ) - описание повторяющихся приемов работы, действий по наладке и настройке средств технологическо­го оснащения, приготовлению растворов, электролитов, смесей и др., а так­же отдельных типовых и групповых технологических процессов (операций);

• маршрутная карта (МК) - сводные данные по составу применяемых операций, оборудованию, технологических документов и по трудозатратам на технологический процесс;

• операционная карта (ОК) - описание единичных тех­нологических операций;

• паспорт технологический (ТП) - комплекс процедур по выполнению технологических операций исполнителями, технологическому контролю, контролю представителями заказчика или госприемки;

• журнал контроля технологического процесса (ЖКТП) - предназначен для контроля параметров технологических режимов, применяемых при вы­полнении операций на соответствующем оборудовании, и др.

Литература

1. Ивченко В.Г. Конструирование и технология ЭВМ. Конспект лекций. - /Таганрог: ТГРУ, Кафедра конструирования электронных средств. – 2001. - http://www2.fep.tsure.ru/russian/kes/books/kitevm/lekpart1.doc

2. Конструкторско-технологическое проектирование электронной аппаратуры: Учебник для вузов. – М.: Изд. МГТУ им. Н.Э. Баумана, 2002. – 528 с. URL: http://slil.ru/22574041/529407141/Konstruktorsko-tehnologicheskoe_proektirovanie_elektronnoj_apparatury.rar

3. ГОСТ Р 15.000-94. Система разработки и постановки продукции на производство. Основные положения.

4. Федеральное агентство по техническому регулированию и метрологии. http://www.gost.ru/wps/portal/pages.Main

5. Номенклатура продукции и услуг (работ) в отношении которых законодательными актами РФ предусмотрена их обязательная сертификация или декларирование. Постановление Госстандарта России от 30 июля 2002 г. N 64. (Текст и выписку из номенклатуры можно посмотреть на http://www.prodav.narod.ru/inform/sert.htm)

Приложение 1.

Федеральное агентство по техническому регулированию и метрологии входит в систему федеральных органов исполнительной власти Российской Федерации и находится в ведении Министерства промышленности и энергетики Российской Федерации.

Оно образовано в соответствии с Указом Президента Российской Федерации от 20 мая 2004 г. № 649 "Вопросы структуры федеральных органов исполнительной власти".

Федеральное агентство по техническому регулированию и метрологии является федеральным органом исполнительной власти, осуществляющим функции по оказанию государственных услуг, управлению государственным имуществом в сфере технического регулирования и метрологии. До внесения изменений в законодательные акты Российской Федерации Федеральное агентство по техническому регулированию и метрологии осуществляет лицензирование деятельности по изготовлению и ремонту средств измерений, а также функции по государственному метрологическому контролю и надзору. Федеральное агентство осуществляет также контроль и надзор за соблюдением обязательных требований государственных стандартов и технических регламентов до принятия Правительством Российской Федерации решения о передаче этих функций другим федеральным органам исполнительной власти.

Федеральное агентство по техническому регулированию и метрологии ведет свою деятельность в соответствии с Положением, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294.

Федеральное агентство по техническому регулированию и метрологии осуществляет свою деятельность непосредственно, через свои территориальные органы и через подведомственные организации.

Адрес: 119991, Москва, В-49, ГСП-1, Ленинский проспект, дом 9, тел. (495) 236 03 00, факс (495) 236 62 31.

Приложение 2.

Приказом Федерального агентства по техническому регулированию и метрологии от 19 июля 2006 года № 1922 создан новый технический комитет "Геологическое изучение, использование и охрана недр". Существовавшие ранее ТК 309 "Оборудование геологоразведочное", ТК 421 "Геологическое изучение недр" и ТК 440 "Геофизические исследования и работы в скважинах" ликвидированы. Секретариат технического комитета "Геологическое изучение, использование и охрана недр" будет размещен в ООО "Научно-исследовательский и проектный институт мониторинга природных ресурсов Российской академии естественных наук". Председателем технического комитета назначен руководитель ОО "Российская академия естественных наук" Олег Кузнецов, заместителями председателя - руководитель НО "Союзнефтесервис" Игорь Мельников и .руководитель ООО "Научно-исследовательский и проектный институт мониторинга природных ресурсов Российской академии естественных наук" Петр Бродский.
Вновь созданному техническому комитету, отмечает Ростехрегулирование, соответствует Технический комитет ИСО TC 67/SC 4 "Буровое оборудование и оборудование для добычи нефти и газа" и TC 182 "Геотехника"

Область деятельности технического комитета по ОК 005-93

Главный сайт автора ~ Лекции по конструированию аппаратуры

О замеченных опечатках, ошибках и предложениях по дополнению: davpro@yandex.ru.

Copyright ©2006 Davydov А.V.
