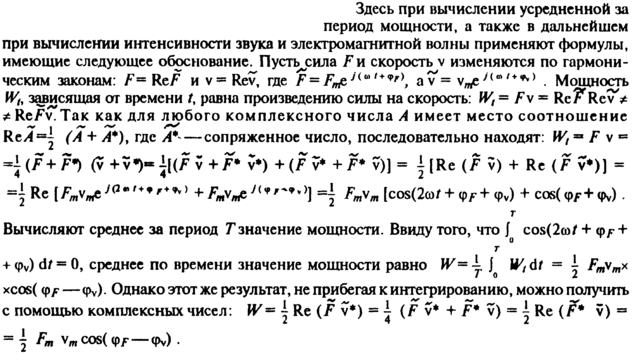

Поток энергии на выходе из защитного устройства определяется усредненной за цикл мощностью реакции защитного устройства:

Рис. 6.32. Виброизоляция:

а – устройство виброизоляции (1 – источник; 2–виброизолятор; 3–приемник); б– схема системы И–ЗУ–П

Отношение мощностей W⁺/W^- называют силовым коэффициентом защиты k_F= z/z_R- Из соотношений Ft = zv и FR = zRv видно, что он при определенных условиях равен отношению амплитуды вынуждающей силы к амплитуде силы, переданной на приемник.

При кинематическом возбуждении цель защиты обычно заключается в уменьшении передаваемого смещения. Степень реализации этой цели характеризуют динамическим коэффициентом защиты k_x, равным отношению амплитуды смещения источника к амплитуде смещения приемника. Можно показать, что k_x= z/z_r

-

В общем случае энергитический коэффициент защиты можно выразить в виде k_W=k_Fk_X.

Поформуле (6.9) эфективность виброизоляции

Рис. 6.33. Зависимость коэффициента виброизоляции от отношения частот

В области высоких частот импеданс z≈z_M (см - выше) и эффективность виброизоляции равна е ≈ 401gw/wo – 101g(l + n² ). В частности, если демпфирующее сопротивление мало влияет на движение системы, то величиной n можно пренебречь. Тогда е = 401gω/ωo, т. е. в области высоких частот почти вся энергия затрачивается на движение массы; поток энергии, передаваемой на приемник, обратно пропорционален квадрату частоты возбуждения, и эффективность виброизоляции тем выше, чем больше частота ω.

В области низких частот z≈z_G и эффективность виброизоляции е ≈ –101g(l т- n²), т. е. отрицательна или равна нулю.

В общем случае из выражения (6.22) следует, что эффективность виброизоляции

Если потери в защитном устройстве отсутствуют (г| == 0), то эффективность

Из последнего выражения видно, что цель виброизоляции (е > 0) обеспечивается в частотном диапазоне: ω > √2ω. На рис. 6.33 представлена зависимость коэффициента передачи r от отношения частоты вынуждающей силы к собственной частоте вибросистемы при разных значениях отношения импеданса демпфирующего элемента к его критическому значению, т. е. при разных D = S/Sкр.

В качестве виброизоляторов используют упругие материалы и прежде всего металлические пружины, резину, пробку, войлок. Выбор того или иного материала обычно определяется величиной требуемого статического прогиба и условиями, в которых виброизолятор будет работать (например, температурой, химической агрессивностью рабочей среды и т. д.). Зависимость между статическим прогибом и собственной частотой для некоторых материалов показана на рис. 6-34.

Резина имеет малую плотность, хорошо крепится к деталям, ей легко придать любую форму и она обычно используется для виброизоляции машин малой и средней массы (ДВС, электродвигателей и др.). В виброизоляторах резина работает на сдвиг и (или) сжатие. Жесткость резиновой подушки, работающей на сжатие, зависит от ее размеров и конструктивных особенностей, направленных на предотвращение распучивания резины в стороны при действии нагрузки.

Р и с . 6.34. Зависимость между статическим прогибом и собственной частотой некоторых виброизолирующих материалов:

h – толщина материала

Рис. 6.35. Поперечное сечение дисковой пружины (а) и соединения дисковых виброизоляторов параллельное (б) и последовательное (в)

Металлические пружины применяют обычно тогда, когда требуется большой статический прогиб или когда рабочие условия (например, температура, агрессивность среды) делают невозможным применение резины. Конструктивно пружинные виброизоляторы можно выполнить для работы практически на любой частоте. Однако металлические пружины имеют тот недостаток, что будучи спроектированы на низкую частоту (например, 15 Гц для ДВС), они пропускают более высокие частоты.

Большое применение находят конические дисковые пружины (рис. 6.35, а). Изменяя отношение АД, получают необходимый прогиб. Конструктивно отдельные дисковые пружины можно соединять параллельно (рис. 6.35, б) или последовательно (рис. 6.35, в). При параллельном соединении нагрузка при заданном прогибе возрастает пропорционально числу дисков, при последовательном –прогиб при заданной нагрузке увеличивается пропорционально их числу. Отношение диаметров 2R/ В в большинстве случае выбирают равным 1,5...3,5.

Пробку используют при нагрузке 50... 150 кПа, отвечающей рекомендованному диапазону упругости. Обычно установку сначала устанавливают на бетонные блоки и уже последние отделяют от фундамента с помощью нескольких слоев пробковой плитки толщиной 2...15 см. Увеличение толщины будет понижать частоту, выше которой виброизоляция эффективна, но при большой толщине возникает проблема устойчивости. Поэтому пробку не применяют в области низких частот. Нефть, вода, умеренные температуры оказывают незначительный эффект на рабочие характеристики пробки, но с течением времени от нагрузки пробка сжимается.

Войлок толщиной 1…2,5 см, занимающий площадь 5% общей площади основания машины, весьма распространенный изолирующий материал. Он имеет относительно большой коэффициент потерь (η≈0,13) и поэтому эффективен на резонансных частотах. Обычно войлок применяют в частотном диапазоне свыше 40 Гц.

Динамическое виброгашение. Защита от вибраций методами поглощения, основанная на общих принципах, изложенных ранее, осуществляется в виде динамического гашения и вибропоглощения.

При динамическом гашении виброэнергия поглощается ЗУ. Это устройство, отбирающее виброэнергию от источника – объекта защиты – на себя, называют инерционным динамическим виброгасителем. Его применяют для подавления моногармонических узкополосных колебаний. Инерционный динамический виброгаситель 2 простейшего типа выполняют в виде твердого тела, упруго присоединяемого к объекту защиты 1 в точке, колебания которой требуется погасить (рис. 6.36, а). Защитное устройство, увеличивающее рассеяние энергии в результате повышения диссипативных свойств системы, называют поглотителем вибраций. На рис. 6.36, б показана схема простейшего поглотителя вибраций 3 вязкого типа, включающего твердые тела и демпфирующий элемент. Возможно применение комбинированных защитных устройств, использующих одновременно коррекцию упругоинерционных и диссипативных свойств системы. В этом случае говорят о динамических виброгасителях с трением 4 (рис. 6.36, в).

Рассмотрим принцип динамического гашения на простейшем примере. Для инерционного динамического гасителя (рис 6 36, а) можно записать систему двух уравнений, описывающую вибрации:

Уже из второго уравнения видно, что при v≠0 виброскорость v объекта защиты будет

равна нулю если, М* и G* динамического гасителя выбрать из условия:

√G*/M*, где ω – частота вынуждающей силы F. Если это условие не выполняется (например, из-за некоторого отклонения частоты о вынуждающей силы от номинального значения, на которое настроен гаситель), то динамический гаситель может оказаться вредным. Поэтому инерционные динамические гасители применяют только в тех случаях, когда частота вынуждающей силы строго фиксирована в условиях эксплуатации (например, для гашения колебаний опор генераторов переменного тока) При возможном непостоянстве частоты вынуждающей силы необходимо вводить демпфирование.

Вибропоглощение. Вибропоглощение–метод снижения вибраций путем усиления в конструкции процессов внутреннего трения, рассеивающих виброэнергию в результате необратимого преобразования ее в теплоту при деформациях, возникающих в материалах, из которых изготовлена конструкция, и в местах сочленения ее элементов (заклепочных, резьбовых, прессовых и др.).

Количество рассеянной энергии принято характеризовать коэффициентом потерь г\. С увеличением коэффициента η эллипс у петли гистерезиса (см. рис. 6.31) становится шире и все большая часть энергии переходит в тепловую. Если же η= 0, то механическая энергия не переходит в тепловую: энергия, передаваемая системе от источника в течение одного полупериода, возвращается к источнику за время второго полупериода. Можно показать, что коэффициент потерь связан с коэффициентом демпфирования соотношением: δ═ηωо/2. Подстановка этого выражения в формулу (6.17) наглядно показывает, что с увеличением коэффициента потерь вибрации прекращаются быстрее;

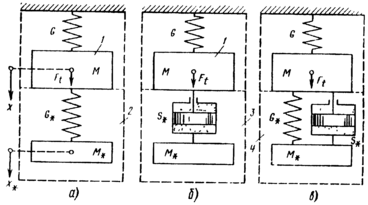

Рис. 6.36. Динамические виброгасители. а – инерционный; б – поглотитель; в – с трением

метод вибропоглощения нацелен на получение повышенных значений коэффициента потерь в конструкции. В табл. 6.6 приведены ориентировочные значения коэффициента потерь некоторых материалов.

Механические конструкции из небольшого числа разнородных деталей относительно большой толщины (например, корпус судна) имеют коэффициент η≈3∙10^-3 при f < 500 Гц и η≈10^-3 при f< 1000 Гц; металлические конструкции из относительно большого числа разнородных толстостенных деталей (например, двигатель) или малого числа тонкостенных деталей (например, корпус автомобиля) имеют коэффициент η≈10^-2; металлические конструкции из относительно большого числа разнородных деталей малой толщины (небольшие сложные агрегаты) имеют η≈ 5∙10^-2 при f< 500 Гц и η≈ 10^-2 при f > 1000 Гц.

Таблица 6.6 Механические свойства и коэффициенты потерь некоторых материалов

В настоящее время вибропоглощение осуществляется преимущественно путем применения конструкционных материалов с повышенным значением коэффициента потерь и вибропоглощающих покрытий.

Р и с . 6 37 Наружные покрытия:

о –жесткое; б – жесткое с прокладкой; 1 –вибрирующая пластина; 2–вибропоглощающий материал; 3–прокладка

Конструкционные материалы с большим внутренним трением обычно создаются искусственно. В специальных сплавах коэффициент потерь может достигать значений 10^-1...2-10^-2: сплавы магния –0,3; сплавы меди –0,2; хайдаметы (сплавы Ni –Со, Со –Ti, Си – Ni)–0,15; сплавы марганца 0,01–0,06; у капрона и текстолита коэффициент потерь соответственно равен 0,4 и 0,35. В качестве конструкционных материалов используют также высокомолекулярные соединения, у которых коэффициент потерь имеет порядок 10^-2. Для полимеров типична сильная зависимость коэффициента потерь от температуры и частоты.
