Карта Карно состоит из квадратных ячеек, каждая из которых соответствует одному из 2n одночленов, порожденных п переменными. На рис. 4.1 представлена карта Карно для трех переменных. Значения переменных обозначают с внешней стороны карты посредством цифр двоичной системы счисления: 1 соответствует прямому значению переменной, 0–инверсионному. Например, пересечение значений XY = 01 и Z = 1 соответствует конъюнкции X*Y*Z.
| |
| Рис.4.1. Карта Карно для трех переменных |
1. Преобразуют логическую функцию к дизъюнкции конъюнктивных составляющих, которые обычно располагают в алфавитном порядке и нумеруют.
2. В ячейках, соответствующих первой конъюнктивной составляющей, ставят единицы, затем находят ячейки, соответствующие второй конъюнктивной составляющей, и если среди них есть ячейки, в которых не проставлена единица, то последнюю проставляют. После чего переходят к нахождению ячеек следующей конъюнктивной составляющей. Таким образом все конъюнктивные составляющие функции оказываются нанесенными на карту Карно.
Таблица 4.2. Группы чепе-несчастий
| Обозначения | N–несчастный случай | N – нет несчастного случая |
| А – авария Ā – нет аварии | N*А Несчастный случай и авария N*Ā Несчастный случай и нет аварии | A*N Авария и нет несчастного случая Ā*N Нет аварии и нет несчастного случая |

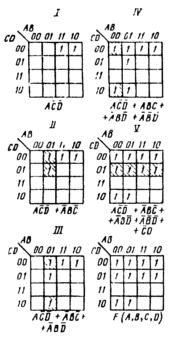

В качестве примера на рис. 4.2 показаны этапы построения (I–V) карты Карно для функций
F(A,B,C,D) = A*C*D+A*B*C+A*B*D+C*D
В дальнейшем будут рассматриваться только те события, которые относятся к разряду случайных.
Катастрофы, аварии, несчастные случаи образуют группу чепе, которую будем называть чепе-несчастьями или сокращенно–н-чепе. Отказы и инциденты обычно предшествуют н-чепе, но могут иметь и самостоятельное значение.
Группы н-чепе даны в табл. 4.2. Согласно принятой терминологии произведение N*A=K, где К обозначает катастрофу.
Все н-чепе определяются как повреждения. Вопрос состоит в том, что считать повреждением. Например, повреждение организма может привести к летальному исходу. Однако в других случаях повреждение может быть таким, что его трудно или невозможно будет диагностировать (например, при взрыве установки в рабочего попало мягкое резиновое уплотнение). В настоящее время отсутствует единица «количества повреждения», так как вред и степень повреждения часто нельзя или трудно измерить (см. ниже). С точки зрения анализа опасностей существенным является то, что любое «нулевое повреждение» принимается во внимание и исследуется (рис. 4.3).
| |
| Рис. 4.2. Пример построения карты Карно |
1. Пешеход, видя на своем пути арбузную корку, осторожно, чтобы не столкнуться с другими прохожими, переступил через нее и, не сбавляя хода, продолжил путь.
2. Пешеход наступил на арбузную корку, поскользнулся, но удержал свое равновесие и, не столкнувшись с прохожими, без повреждений продолжил путь.
3. Пешеход, несший бутылку кефира, наступил на арбузную корку, поскользнулся, уронил и разбил бутылку, но удержался на ногах и, не причинив себе повреждений пошел дальше.
4. Пешеход наступил на арбузную корку, поскользнулся, упал, порезав при этом палец.
5. Пешеход наступил на арбузную корку, поскользнулся, упал, сломал руку и разбил бутылку.
Согласно нашим определениям имеем: 1–отсутствие чепе; 2–наличие чепе (инцидент); 3 –авария; 4 –несчастный случай; 5 –катастрофа; 3, 4, 5 –чепе-несчастья.
Существуют другие классификации чепе. Например, по видам несчастных случаев нормативные документы определяют чепе следующим образом. Повреждение тканей классифицируется как травма, ожог или обморожение, повреждение организма при острых заболеваниях –как отравление, тепловой удар или острое профессиональное заболевание. Повреждение организма может привести к летальному исходу. Эта классификация представлена в табл. 4.3. Логическая формула имеет вид: N=T+Z+D.
| | Рис. 4.3. Схема возникновения повреждения |
Рассмотрим такие понятия, как опасность, повреждающий фактор и ущерб.
Слово опасность имеет несколько оттенков. В конструкциях: «существует опасность взрыва, ожога и т д.» речь прежде всего идет о возможности наступления соответствующего чепе. Здесь опасность и возможность как бы синонимы. В конструкциях типа: «опасность представляет сосуд под давлением», «опасность представляет короткое замыкание в электрической цепи» на первый план выводится отрицательная эмоция – страх. Здесь слова «опасность представляет» созвучны со словами «страх (угрозу) вызывает». Наконец, в предложениях: «основные опасности: движущиеся части (машины и оборудование), влажность, радиация...» под опасностью понимают что-то вполне материальное. Поэтому имеет смысл понятие «опасность» рассматривать как возможность чепе-несчастья и тех чепе, которые к нему ведут.
Таблица 4.3. Вариант классификации несчастных случаев N= (T+ Z+ D)
| Группа Г (повреждение тканей) | Группа Z (острые заболевания) | Группа D (повреждения при обстоятельствах) |
| Травма Т1 Ожог Т2 Обморожение Т3 Летальный исход L | Острое профзаболевание Z1 Отравление Z2 Тепловой удар Z3 Летальный исход L | При стихийных бедствиях D1 При контактах с животными и насекомыми D2 При повреждении молнией D3 Летальный исход, включая утопление L |
Источник опасности –явление, откуда может проистекать опасность. Явление включает все, что может предстать перед нашим взором или в мыслях.
Таким образом, понятие «опасность» включает степень незащищенности при наличии источника опасности. Соответствующими предупредительными мерами опасность или степень незащищенности можно уменьшить. Например, изоляция электрического провода или установка кожуха на движущиеся части машины уменьшает степень незащищенности несмотря на наличие источника опасности. Полное отсутствие опасности – это такое идеальное состояние, которое крайне редко может быть реализовано. Поэтому безопасность как противоположность опасности – это скорее всего вопрос и содержание защиты от опасности. В этой связи источник опасности условно считают неопасным, если известен риск (см. ниже), и этот риск считается приемлемым. Пространство, где риск не приемлем, и где существует возможность наступления н-чепе,– называют опасной зоной.
Наконец, мы говорим об опасности до ее перехода в действительность. После реализации чепе разговор об этой опасности есть абсурд: речь может идти о реальных причинах чепе, нанесенном ущербе и новом источнике опасности. Следовательно, анализ опасностей в первую очередь имеет дело с потенциальными повреждающими факторами и потенциальными чепе. Потенциальный повреждающий фактор до некоторой поры может быть скрытым, неявным. Его нелегко распознать, выявить. Однако, анализируя цепь потенциальных событий, можно выделить такое событие, которое позволяет его более четко разглядеть, зафиксировать, назвать или сблизить с повреждаемым объектом. Можно считать, что это событие – чепе представляет корень опасности. Примеры даны в табл. 4.4.
Таблица 4.4. Источники опасности и повреждающие факторы
| Источник опасности | Опасность (потенциальное чепе) | Повреждающий фактор |
| Сосуд с газом под давлением | Механический взрыв | Летящие осколки |
| Утечка из сосуда | Токсичный газ | |
| Электрическая установка | Замыкание на корпус | Электрический ток |
| Подъемный кран | Обрыв троса | Движущийся груз |
| Нагретый коллектор | Повреждение изоляции | Теплота |
| Ядерная установка | Вход в зону | Радиация |
| Взрывоопасная смесь | Химический взрыв | Ударная волна |
Следует отметить, что деление на источник, потенциальное чепе и повреждающий фактор производится в зависимости от тех задач, которые ставятся. Например, летящие осколки (см. табл. 4.4) можно при необходимости отнести к понятию источник опасности. Тогда потенциальным чепе может стать попадание осколков в человека, а повреждающим фактором – кинетическая энергия.
Чепе-несчастья создают повреждения, которые могут поддаваться или не поддаваться количественной оценке, например, смертельные случаи, уменьшение продолжительности жизни, вред здоровью, материальный ущерб, ущерб окружающей среде, неспокойное воздействие на общество, дезорганизация работы. Последствия или «количество нанесенного вреда» зависит от многих факторов, например, от числа людей, находившихся в опасной зоне, или количества и качества находившихся там материальных ценностей. С целью унификации различные последствия и вред обозначают термином ущерб. Ущерб измеряют денежным эквивалентом или числом летальных исходов, или количеством травмированных людей и т. п. Как это ни кощунственно, но между этими единицами измерения желательно найти эквивалент, чтобы ущерб можно было измерять в стоимостном выражении.
Техника вычисления вероятностей чепе. Через Р{Е} будем обозначать вероятность чепе Е*. Вероятность достоверного события P{I} = 1, вероятность невозможного события. Р{Ø} = 0, вероятность суммы попарно несовместимых чепе (ЕiЕj = Ǿ , если Vi≠j) равна**
Чепе Е1, Е2, ..., Е образуют полную группу событий, если они попарно несовместимы и одно из них обязательно происходит:
Из соотношений (4.3) и (4.4) следует, что для полной группы событий
