Состав производственных отделений и участков механических цехов определяется характером изготовляемых изделий, технологическим процессом, объемом и организацией производства.

Основным принципом при составлении плана расположения оборудования в цехе является обеспечение прямоточного движения детали в процессе их обработки в соответствии с технологическим процессом.

Металлорежущие станки участков могут быть расположены одним из двух способов: по типам оборудования или по ходу технологического процесса, т.е. в порядке выполнения операции.

По типам оборудования станки располагаются только в небольших цехах единичного и мелкосерийного производства при малых массах и габаритах обрабатываемых деталей, а также для обработки отдельных деталей в серийном производстве. В этих случаях создаются участки однородных станков: токарных, сверлильных, фрезерных, шлифовальных и т.д.

По ходу технологического процесса располагают станки в цехах массового и серийного производства.

При размещении станков руководствуются следующими правилами:

1. Участки, занятые станками, должны быть наиболее короткими. В машиностроении длина участков составляет 40-80 м. Зоны заготовок и готовых деталей включаются в длину участка.

2. Технологические линии могут располагаться как вдоль пролетов, так и поперек их.

3. Станки вдоль участка могут быть расположены в два, три и более рядов. При расположении станков в два ряда между ними оставляется проход для транспорта. При трехрядном расположении станков могут быть два (рис. 16.1а) или один проход (рис. 16.1б). В последнем случае продольный проход образуется между одинарными и сдвоенными рядами станков. При расположении станков в четыре ряда вдоль участка устраивают два прохода: у колонн станки располагают в один ряд, а сдвоенный ряд – посредине (рис. 1.1в).

4. Станки могут располагаться по отношению к проезду вдоль поперек (рис. 1.2) и под углом (рис. 1.3 и 1.4а). Наиболее удобное расположение – вдоль проезда и при обращении станков к проезду фронтом. Станки для прутковой работы располагают загрузочной стороной к проезду, а другие станки так, чтобы сторона с приводом была обращена к стене или колоннам. Станки для прутковой работы могут быть также размещены в шахматном порядке (рис. 1.4б).

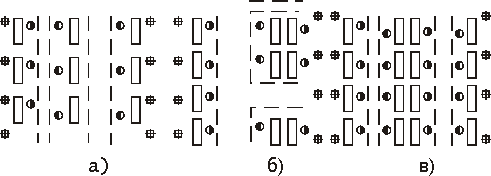

5. Станки по отношению друг к другу могут располагаться фронтом, «в затылок» и тыльными сторонами (рис. 1.5).

6. Крупные станки не должны стоять у окон, так как это приводит к затемнению цеха.

Рис. 1.1.

Рис. 1.2 Рис.1.3 Рис.1.4.

Рис. 1.5.

Рис. 1.6.

Рис.1.7.

Таблица 1.3 Нормы расстояний между станками и от станков до стен и колонн зданий (рис. 1.5)

Таблица 1.4 Нормы ширины магистральных проездов в механических и сборочных цехах.

При определении расстояний между станками, от станков до стен и колонн задания (табл. 1.3) нужно учитывать следующее:

 расстояния берутся от наружных габаритных размеров станков, включающих крайние положения движущихся частей, открывающихся дверок и постоянных ограждений станков.

 для тяжелых и уникальных станков (габаритом свыше 16000 6000 мм) необходимые расстояния устанавливаются применительно к каждому конкретному случаю.

 при установке станков на индивидуальные фундаменты расстояние станков от колонн, стен и между станками принимаются с учетом конфигурации и глубины фундаментов станков, колонн и стен.

 при разных размерах двух рядом стоящих станков расстояние между ними принимается по большему из этих станков.

 при монтаже станки устанавливают в линию по выступающим деталям, что не только эстетично, но и целесообразно. При такой планировке облегчается уборка помещения, вывоз любого станка с участка, а также доступ к станкам для обслуживания.

В поточных линиях станки также могут устанавливаться в один ряд (рис.1.6а) или в два ряда (рис. 1.6б); в последнем случае деталь в процессе обработки переходит с одного ряда на другой. Поточная линия может быть и с двумя параллельными потоками деталей (рис. 1.6в). При обработке деталей с большим количеством операций поточной линии придают зигзагообразную форму с тем, чтобы длина каждого участка должна быть равна длине других участков, т.е. равнялась 40 – 80 м., и чтобы выход готовых деталей был в том же направлении, что и для других поточных линий (рис. 1.6г). Цифры на рисунках указывают последовательность прохождения детали через станки линии.

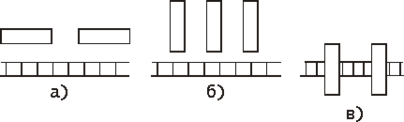

Станки в потолочных линиях с применением рольгангов или других конвейеров могут устанавливаться относительно них параллельно или перпендикулярно (рис. 1.7б); они могут быть и встроены в линию рольганга или конвейера (рис. 1.7г).

Организация транспортирования изделий на участке и уборке стружки.

В процессе производства в цехах предприятия регулярно перемещается большое количество сырья, материала, топлива, полуфабрикатов, инструментов и готовой продукции.

Доставка этих грузов предприятия, перемещения их внутри предприятия является функциями промышленного транспорта, который делится на межцеховой и внутрицеховой. Выбор транспортных средств должен соответствовать объему и характеру грузопотока и учитывать расстояния перевозок, габариты и свойства перевозимых грузов. Доставка заготовок на данный проектируемый участок осуществляется с помощью электрокары. В качестве тары применяют стандартные прямоугольные банки, для перемещений детали между операциями используют железные тележки на колесиках.

При размещении станков в линии необходимо предусмотреть кратчайшие пути движения каждой детали в процессе обработки.

Зигзагообразное движение деталей в пределах данного пролета из одного ряда станков в другой вполне допустимо, т. к. кран или тележка, двигаясь в одном направлении, имеет возможность доставлять детали к станкам одного и другого ряда без всяких затруднений.

Размеры главных проездов на участке и проходов между рядами станков предназначены для транспортных средств движения людей и определяются в соответствии с габаритами применяемых транспортных средств, санитарно-гигиеническими нормами и нормами техники безопасности. Второстепенные проходы между станками служат для прохода людей к станкам.

На участке предусмотрены контейнеры для сбора стружки: под черную и под цветную стружку.

Уборка стружки со станка ведется в течение смены рабочим в специально-предусмотренные небольшие контейнера и периодически уводится в общие контейнера участка. Стружка после уборки оборудования в конце смены также увозятся контейнера с участка. По мере заполнения контейнеров участка стружкой их убирают карами с подъемными устройствами и заменяют на

пустые. Стружка централизовано утилизируется на единый общезаводской склад.

Организация рабочего места станочника.

При проектировании производственных процессов и разработке плана расположения оборудования и рабочих мест в цехе необходимо иметь ввиду основные положения научной организации труда и технической этики, выпол­нение которых способствует созданию наиболее благоприятных условий для ра­ботающих и повышению производительности труда.

Внешней планировкой рабочего места является размещение основного оборудования, оснастки, подъемно-транспортных средств, приспособлений, за­готовок и готовых деталей.

Под рабочим местом понимается организационная зона производст­венной площади, предназначенной для выполнения определенных работ и ос­нащенная необходимыми материально-техническими средствами труда, обору­дованием.

При любой форме организации работы для наилучшего использования оборудования и достижения наибольшей производительности труда необходимо, кроме всех технических возможностей станка, инструмента и приспособления, предусмотреть рациональную организацию рабочего места, обеспечивающего непрерывность работы станка. Для этого нужно устранить потери времени и за­держки, вызываемыми лишними движениями и хождением несвоевременной подачи материала, неудобным расположением заготовок, инструмента на рабо­чем месте.

Рациональная организация рабочего места предусматривает необходи­мую предварительную подготовку работы и рабочего места, своевременное и четкое обслуживание его в процессе работы и наиболее совершенную планиров­ку.

В механических цехах серийного производства на рабочем месте токаря хранится много различного инструмента и приспособлений. Для хране­ния используют инструментальную тумбочку с планшетом и приемным столи­ком, на верхней полке которого устанавливают тару с заготовками, а на нижней хранятся приспособления и необходимый инструмент. Имеется деревянная ре­шетка под ноги рабочего. В тумбочке имеется два отделения соответственно для хранения инструмента рабочего, работающего в первую и вторую смену.

Организация инструментального хозяйства.

Задачами инструментальной службы цеха являются: полное и своевременное обеспечение рабочих мест цеха нужным и качественным инструментом; устранение простоев рабочих из-за несвоевременного обеспечения инструментом; освобождение основных рабочих от работ по заточке и ремонту инструмента; своевременный ремонт и организация работ по восстановлению отработанного инструмента.

В крупных цехах инструментальным хозяйством руководит заведующий инструментальным бюро. В состав бюро входят: плановая группа, инструментально-раздаточная кладовая (ИРК), мастерские по ремонту и заточке инструмента. В небольших цехах руководство работой по обеспечению инструментом осуществляет техник по инструменту, который входит в состав тех. бюро.

Основная часть работы по организации инструментального хозяйства цеха сосредотачивается в ИРК, которая подчиняется заведующему инструментальным бюро или технику по инструменту. ИРК предназначено для хранения запасов инструмента, выдачи инструмента на рабочие места, проверки и сортировки его после работы, учета наличия, пополнения запасов, передача инструмента на перезаточку и ремонт, списание отработанного инструмента.

Штат кладовой должен состоять из заведующего, раздатчиков инструмента и учетчика.

Инструмент может выдаваться рабочим во временное и постоянное пользование. Инструмент, выдаваемый в постоянное пользование, записывается в инструментальную книжку каждого рабочего, которая хранится в кладовой. Дальнейшая выдача того же инструмента из ИРК производится обмен на ранее полученный инструмент без документов. В случае замены сломанного инструмента должен быть предъявлен акт на поломку, где указываются причины поломки и виновники. Инструмент, требующий переточки выдается во временное пользование.

Лучшим способом выдачи инструмента является его доставка непосредственно на рабочее место. Это освобождает рабочих от потерь времени при получении инструмента и способствует увеличению выработки. Кладовая должна располагать подвижным раздаточным стеллажом для доставки инструмента на рабочие места.

Организация технического контроля

Контроль качества продукции во всех производственных звеньях предприятия осуществляет отдел технического контроля (ОТК). Его начальник подчиняется непосредственно директору предприятия. Он имеет право прекратить приемку и отгрузку готовой продукции, если последнее не соответствует действующим стандартам и технической документации.

В настоящее время целью повышения качества выпускаемой продукции на машиностроительных предприятиях применяют различные мероприятия технологического и организационного характера.

Основными задачами ОТК является предотвращение выпуска не качественной продукции на всех стадиях изготовления, контроль соблюдения технологической дисциплины в цехах, оформление документов о приемке готовой продукции и документов на утилизацию изделий и проведение анализа брака.

Непосредственно в цехах контроль качества продукции осуществляют контрольные мастера и контролеры, подчиненные ОТК. Качество труда производственных рабочих характеризуется процентом продукции заданной ОТК с первого предъявления.

ОТК занимается технической приемкой материалов, полуфабрикатов и готовых изделий, поступающих от предприятий-поставщиков. ОТК подчинены центрально-измерительной лаборатории (ЦИЛ) и контрольно-измерительным пунктам, обслуживающие цеха завода. ЦИЛ осуществляет разработку и внедрение проверочных схем, следят за эксплуатацией и состоянием измерительных средств, и проверяет их в плановом порядке.

В технологическом процессе контроль заготовок предусмотрен после каждой операции исполнителем 100%, контролером ОТК 10%, окончательный контроль детали и ее технических требований от 50% до 100%.

На участке предусмотрено место контролера, контрольный стол, контрольная плита для проверки размеров детали, взаимного расположения поверхностей, качество поверхностей и шероховатости.

Мероприятия по охране труда, технике безопасности и противопожарной защите, производственной эстетике на участке.

Для соблюдения требований по охране труда, техники безопасности и пожарной безопасности на проектируемом участке разработаны следующие организационные мероприятия:

1. Обеспечение всех видов металлообрабатывающих станков оградительными устройствами.

2. Работа с эмульсиями и другими моющими средствами производится в резиновых перчатках или с применением специальных паст.

3. Для лучшего освещения лампы накаливания заменить газоразрядными люминесцентными лампами.

4. Для защиты рабочих от поражения электрическим током оборудование должно быть заземлено. Предусмотрены, СИЗ, решетки, резиновые коврики.

5. Каждый рабочий при поступлении на работу проходит инструктаж по технике безопасности, инструктаж проводится параллельно с обучением рабочих безопасным приемам труда и освоением оборудования на данном участке. После прохождения рабочим вводного инструктажа он расписывается в журнале. Мастер (инструктор по технике безопасности) следит за соблюдением техники безопасности на рабочем месте. Регулярно (один раз в три месяца) мастер проводит повторный инструктаж, в объеме первичного.

6. Рабочим выдается специальная одежда с учетом условий труда.

7. Для обеспечения противопожарной защиты в цехе установлен противопожарный кран, противопожарный щит (топор, багор, лопата, огнетушитель) и ящик с песком. Средства тушения должны находиться в исправном состоянии. Разработан и доведен до каждого работающего план эвакуации на случай пожара.

8. При размещении на участке оборудования должны быть учтены минимальные расстояния между станками (1,5 метра), стеллажами и элементами зданий (1 метр), что исключает загромождение проходов и проездов.

9. На участке должны быть установлены необходимые грузоподъемные механизмы.

10. На участке имеются информационные и предупреждающие знаки, таблицы и указатели.

Производственно техническая эстетика – это отрасль науки о прекрасном в сфере производства. Техническая эстетика изучает социальные, культурные, технические и эстетические проблемы формирования предметной сферы создаваемой средствами промышленного производства для обеспечения наилучших условий труда, быта и отдыха. Ее внедрение способствует повышению эффективности производства, вопросы производственно технической эстетики решаются по следующим направлениям:

1. Цветовое оформление. Влияние цветового оформления на работающих проявляется, как фактор психологического комфорта цвет должен оказывать положительное эмоциональное воздействие на человека.

2. Озеленение территории цехов и отделов. Оно создает благоприятный микроклимат, снижает производственный шум положительно влияет на эмоциональное состояние, создавая ощущение уюта.

3. Одежда. Рабочая одежда должна отвечать следующим требованиям: быть удобной в работе, практичной, соответствовать эстетическим требованиям по цветовому исполнению модели направлению моды. Одежда не должна быть пестрой. Строгий опрятный костюм дисциплинирует людей, заставляет содержать рабочее место в порядке. Одежда должна соответствовать требованиям техники безопасности быть удобной не стесняющей свободу движений без болтающихся завязок, хлястиков, развивающихся пол. Одежда изготовляется из соответствующих тканей с учетом специфики работы.

Технологические процессы в цехе и загрязняющие отходы
