МЕТОДИКА
расчета теплотехнических параметров испытания теплоизолированных
трубопроводов подогретой водой
Настоящая методика предназначена для выполнения теплотехнических расчетов параметров испытания стальных надземных теплоизолированных трубопроводов.
Методика позволяет определять требуемую температуру воды в трубопроводе для начала испытания, параметры наполнения трубопровода водой, количество воды для его отогрева, а также оценивать интенсивность льдообразования в трубопроводе после испытания.
Методика может быть также использована для оценки теплотехнических параметров испытания надземных нетеплоизолированных участков трубопроводов.
Основные требования:
- удельная теплоемкость воды, Дж/кг·К;
- удельная теплоемкость материала стенки трубы, Дж/кг·К;
- наружный диаметр трубы, м;
- длина трубопровода, км;
- количество воды, необходимое для отогрева трубопровода, м
;
- расход воды при заполнении трубопровода, м /ч;
- термическое сопротивление, м
·К/Вт;
- температура воздуха, °С;
- температура воды в трубопроводе в начале испытания (минимальная), °С;
- температура воды на входе в трубопровод, °С;
- скорость ветра, м/с;
- толщина стенки трубы, м;
- толщина теплоизоляционного покрытия, м;
- скорость роста наледи, мм/ч;
- коэффициент теплопроводности материала теплоизоляции, Вт/м·К;
- плотность воды, кг/ м ;
- плотность материала стенки трубы, кг/ м .
1. Определение начальной температуры воды в трубопроводе.
Температуру воды в трубопроводе выбирают таким образом, чтобы исключить образование наледи в нем в течение всего времени испытания. Искомую температуру рассчитывают по формуле
где
В таблице приведены значения коэффициента
для трубопроводов из труб диаметром 530-1420 мм.
| |
| | | |
| 0,53 | 0,008 | 0,00652 | 1,39 | 11,4 |
| 0,009 | 0,00652 | 1,38 | 12,9 | |
| 0,53 | 0,013 | 0,0065 | 1,36 | 18,4 |
| 0,0084 | 0,00479 | 1,90 | 16,4 | |
| 0,72 | 0,009 | 0,00479 | 1,89 | 17,5 |
| 0,82 | 0,009 | 0,00420 | 2,16 | 20,0 |
| 0,012 | 0,00338 | 2,68 | 33,2 | |
| 1,02 | 0,017 | 0,00339 | 2,65 | 46,7 |
| 0,0152 | 0,00283 | 3,21 | 50,2 | |
| 1,22 | 0,016 | 0,00283 | 3,20 | 52,8 |
| 0,0168 | 0,00283 | 3,19 | 55,1 | |
| 1,42 | 0,0157 | 0,00273 | 3,74 | 60,4 |
| 0,0175 | 0,00243 | 3,73 | 67,3 |
Для графического определения начальной температуры воды в трубопроводе можно использовать номограмму, приведенную на рис. 1.

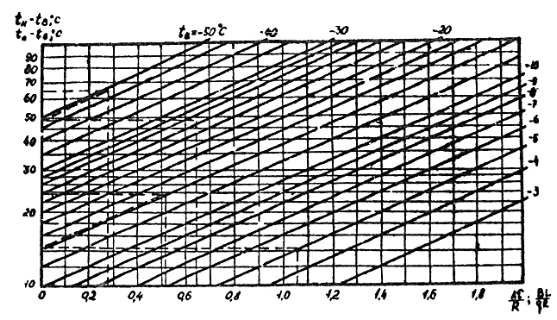

Рис. 1. Номограмма для определения начальной температуры воды в трубопроводе
2. Определение параметров наполнения трубопровода.
Параметры наполнения трубопровода назначаются таким образом, чтобы при заданной суммарной производительности наполнительных агрегатов температура воды, подаваемой в трубопровод, обеспечивала требуемое значение температуры в конце участка.
Для принятой суммарной производительности наполнительных агрегатов температуру воды, подаваемую в трубопровод, рассчитывают по формуле
где
В таблице приведены значения коэффициента
для трубопроводов из труб диаметром 530-1420 мм. Для графического определения температуры воды, подаваемой в трубопровод, может быть использована номограмма, приведенная на рис. 1.
3. Оценка количества воды, необходимого для отогрева трубопровода.
Если трубопровод, подлежащий испытанию, имеет температуру стенки ниже 0°С, для удаления образующейся в процессе его заполнения наледи необходима прокачка воды через испытываемый участок.
Количество воды, которое должно быть слито из трубопровода, в процессе прокачки может быть оценено по формуле
где
В таблице приведены значения коэффициента
для трубопроводов из труб диаметром 530-1420 мм.
4. Оценка интенсивности льдообразования в трубопроводе.
При возникновении задержек в проведении работ по испытанию, приводящих к увеличению продолжительности пребывания воды в трубопроводе по сравнению с принятой в расчете, на внутренней поверхности трубы образуется наледь. Скорость роста толщины наледи рассчитывают по формуле
где
Величину можно определить по номограмме, приведенной на рис. 2.

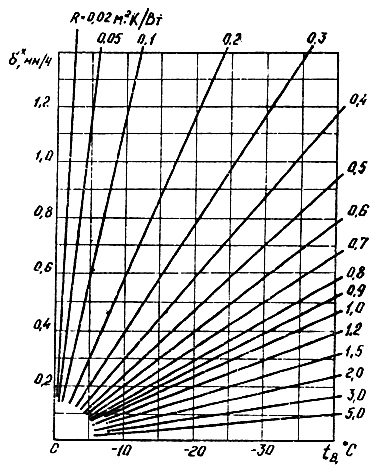

Рис. 2. Номограмма для определения скорости роста наледи в трубопроводе в зависимости
от температуры наружного воздуха и термического сопротивления теплоизоляции
5. Надземные нетеплоизолированные трубопроводы.
Приведенная в разд. 1-4 методика может быть использована для оценочных теплотехнических расчетов надземных нетеплоизолированных трубопроводов. В этом случае величину в разд. 1-4 следует определять по формуле
Величину можно найти по номограмме, приведенной на рис. 3.

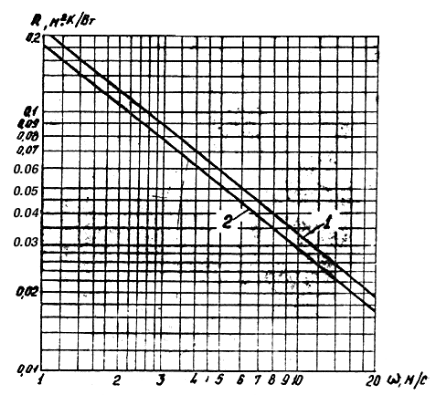

Рис. 3. Номограмма для определения термического сопротивления теплоизолированного трубопровода
в зависимости от скорости ветра и диаметра трубопровода:
1 - диаметр 1420 мм; 2 - диаметр 530 мм
6. Примеры теплотехнических расчетов гидроиспытания.
Пример 1. Определить теплотехнические параметры гидроиспытания участка надземного теплоизолированного трубопровода при следующих исходных данных:
=40 ч; =8 км; =0,53 м; =0,009 м; =0,04 м; =0,1 Вт/м·К; =-25°С; =100 м /ч.
Для заданного размера трубы по таблице определяем значение коэффициентов
,
, : =0,00652; =1,38; =12,9.
Рассчитываем значение термического сопротивления теплоизоляции:
Определяем значение комплекса:
Из точки 0,652 оси абсцисс номограммы, приведенной на рис. 1, проводим линию, параллельную оси ординат, до пересечения с прямой =-25°С. Опустив из точки пересечения перпендикуляр на оси ординат, определяем величину превышения начальной температуры воды над температурой воздуха:
Находим начальную температуру воды в трубопроводе:
Рассчитываем значение комплекса:
Из точки
оси ординат проводим прямую, параллельную прямым
и определяем точку ее пересечения с перпендикуляром к оси абсцисс в точке 0,276. Из найденной таким образом точки пересечения опускаем перпендикуляр на ось ординат и определяем величину превышения температуры воды на входе в трубопровод над температурой воздуха:
Определяем температуру воды на входе в трубопровод:
Порядок пользования номограммой решения данного примера отображен на рис. 1 штриховой линией.
Рассчитываем количество воды, необходимое для отогрева трубопровода:
Определяем скорость роста наледи в трубопроводе по номограмме рис. 2. Из точки абсцисс =-25°С проводим линию, параллельную оси ординат до пересечения с прямой =0,4. Опустив из точки пересечения перпендикуляр на ось ординат, определяем значение =0,72 мм/ч.
Таким образом, для проведения гидравлического испытания заданного участка трубопровода необходимо:
иметь температуру воды в конце трубопровода на начало испытания не ниже 24°С, что обеспечивает проведение испытания за 40 ч без замерзания воды. Для этого температура воды, подаваемой в трубопровод, должна быть не ниже 40°С (при подаче 100 м /ч);
прокачать через трубопровод около 210 м воды путем слива ее с противоположного конца испытываемого участка. Прокачку необходимо контролировать измерением температуры сливаемой воды. При достижении расчетного значения =24°С прокачку прекращают.
