12.10. Проверку на герметичность участка или трубопровода в целом производят после испытания на прочность и снижения испытательного давления до максимального рабочего (
), принимаемого по проекту, в течение времени, необходимого для осмотра трассы, но не менее 12 ч.
12.11. При температуре окружающей среды трубопровода ниже 0°С допускается при наличии теплотехнического расчета, выполненного проектной организацией, проведение гидравлического испытания подогретой водой от теплообменников водоподогревательных установок, коммуникаций горячего водоснабжения и т.п. или жидкостями с температурой замерзания ниже температуры окружающей среды (рекомендуемые приложения 13 и 14).
12.12. Для гидравлического испытания проектом может быть предусмотрено применение подземных вод из сеноманских или других геологических горизонтов, имеющих пониженную температуру замерзания, с добавлением при необходимости ингибиторов коррозии, а для трубопроводов диаметром до 219 мм при отрицательных температурах - жидкостей, имеющих пониженную температуру замерзания (антифризы). Использованный антифриз следует утилизировать.
Использование для гидравлического и комбинированного испытания жидкостей с пониженной температурой замерзания разрешается только по специальной технологии, указанной в проекте.
12.13. В условиях отрицательных температур схема проведения гидравлических испытаний водой должна предусматривать возможность удаления из трубопровода опрессовочной воды с помощью заранее установленных поршней-разделителей, перемещающихся под давлением воздуха или газа.
12.14. Трубопровод считается выдержавшим испытания на прочность и проверку на герметичность, если за время испытания трубопровода на прочность труба не разрушилась, а при проверке на герметичность давление остается неизменным и не будут обнаружены утечки.
12.15. При многониточной прокладке промысловых трубопроводов допускается одновременное их испытание гидравлическим или пневматическим способом.
12.16. Промысловые трубопроводы для транспортировки сероводородсодержащего природного газа или газового конденсата в период комплексного опробования подлежат осушке силами эксплуатирующей организации.
12.17. Удаление воды должно предусматриваться только для газопроводов способом, указанным в проекте.
Для удаления воды из газопровода пропускают последовательно поршни-разделители под давлением сжатого воздуха или природного газа в два этапа:
предварительный - удаление основного объема воды одним поршнем-разделителем;
контрольный - окончательное удаление воды из газопровода одним поршнем-разделителем.
После испытания участка газопровода комбинированным методом из него необходимо удалить воду в следующем порядке:
первый этап - предварительный слив воды под давлением природного газа или воздуха через патрубки, заранее установленные в местах закачки воды;
второй этап - с пропуском поршней-разделителей, перемещаемых по трубопроводу под давлением газа или воздуха.
12.18. Контроль за движением поршней-разделителей должен осуществляться по показаниям манометров, измеряющих давление в узлах пуска и приема поршней-разделителей, механических сигнализаторов, и другими методами.
13. ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ
13.1. Все мероприятия по охране окружающей среды при строительстве трубопроводов должны быть выполнены в соответствии с разд. 13 СНиП III-42-80, требованиями настоящих ВСН,
"Строительство магистральных и промысловых трубопроводов. Охрана окружающей среды", проектом (рабочим проектом).
13.2. При разработке ПОС и ППР в части мероприятий по охране окружающей среды необходимо выполнять требования "Основ законодательства СССР и союзных республик о недрах", "Основ земельного законодательства СССР и союзных республик", Закона СССР "Об охране и использовании животного мира", Закона СССР "Об охране атмосферного воздуха", Закона СССР "Об охране и использовании памятников истории и культуры", а также постановления местных Советов по охране природы и рациональному использованию природных ресурсов в регионе.
13.3. При вырубке леса в полосе отвода в составе подготовительных работ следует обеспечить захоронение порубочных остатков в местах, удаленных от водоемов на 500 м и более.
13.4. Не разрешается брать гравий и песок для строительных целей со дна рек, ручьев, озер в местах, не предусмотренных проектом (рабочим проектом) или не согласованных в установленном порядке.
13.5. Время производства взрывных и земляных работ при устройстве траншей на подводных переходах, на каждом отдельном переходе необходимо согласовывать с местными органами рыбоохраны и органами охраны окружающей среды.
Запрещается производство взрывных и земляных работ при устройстве подводных траншей на переходах трубопровода через реки в период нереста и нагула рыбы.
13.6. При обустройстве временных передвижных городков строителей вблизи рек и водоемов, в лесных массивах следует предусматривать места захоронения бытовых отходов, мойки для машин и механизмов с нефтеловушками, противопожарные мероприятия. Следует исключить попадание неочищенных жидких стоков в реки и водоемы.
При демонтаже строительных городков должна быть проведена техническая рекультивация всей территории городка, уборка мусора и захоронение строительных остатков и бытовых отходов.
В заросших песках работы следует производить по возможности с минимальным нарушением растительного покрова.
14. ПРИЕМКА В ЭКСПЛУАТАЦИЮ ЗАКОНЧЕННЫХ
СТРОИТЕЛЬСТВОМ ПРОМЫСЛОВЫХ ТРУБОПРОВОДОВ
14.1. Приемку в эксплуатацию законченных строительством промысловых трубопроводов необходимо производить в соответствии с требованиями СНиП 3.01.04-87 и
"Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ".
14.2. Приемка в эксплуатацию промысловых трубопроводов, предназначенных для транспортировки сероводородсодержащего газа и нефти, запрещается, если не полностью (согласно проекту) закончены строительством сопутствующие объекты, обеспечивающие безопасность людей и защиту окружающей среды.
14.3. Прием в эксплуатацию шлейфовых трубопроводов производят вместе с ингибиторопроводами и другими установками, предназначенными для защиты металла труб и арматуры от коррозионного воздействия или сероводородного растрескивания.
14.4. Если Государственной приемочной комиссии предъявляются для приемки одновременно несколько промысловых трубопроводов, проложенных между одними и теми же площадками промысловых сооружений, то техническая документация для приемки может быть оформлена единая, как для одного объекта, с оформлением актов на скрытые работы для каждого трубопровода.
ПРИЛОЖЕНИЯ
Приложение 1
Рекомендуемое

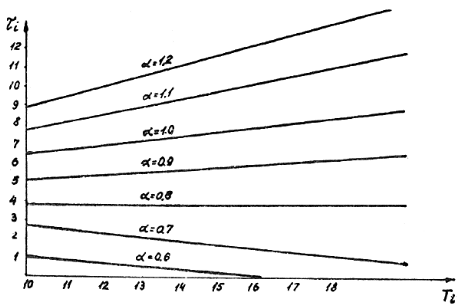

Величины временных заделов частных потоков:
- длина трассы;
- средняя производительность
-го частного потока;
- временной задел -го вида работ;
- время, затраченное на выполнение -го вида работ на -объем
Приложение 2
Рекомендуемое
КОМПЛЕКТЫ
землеройных машин для разработки траншей глубиной до 3 м в
сезонномерзлых грунтах с глубиной промерзания до 3 м
при темпе работ 500 м в смену
| Параметры траншеи, м | Комплекты машин при разработке траншей в грунтах крепостью, кгс/см | ||
| Ширина | Глубина | До 350 | Более 350 |
| 1,0 | 1,5 | Роторный траншейный экскаватор с шириной рабочего органа 1-1,2 м, глубиной копания до 2,5 м - 2 шт. | Буровая машина с глубиной бурения шпуров до 2,5 м - 2 шт. Одноковшовый экскаватор вместимостью ковша 0,65-1,0 м |
| 1,5 | 2,0 | Роторный экскаватор с шириной рабочего органа 1,5-1,8 м и глубиной копания до 2,5 м - 2 шт. | Та же буровая машина - 3 шт. Тот же одноковшовый экскаватор - 2 шт. |
| 1,5 | 2,5 | Тот же роторный экскаватор - 2 шт. | Та же буровая машина - 4 шт. Тот же одноковшовый экскаватор - 2 шт. |
| 1,8 | 2,8 | Бульдозер мощностью 135 кВт - 1 шт. | Буровая машина для бурения шпуров (скважин) глубиной более 3 м - 2 шт. |
| Роторный экскаватор с шириной рабочего органа 1,8-2,1 м и глубиной копания до 2,5 м - 2 шт. | Тот же одноковшовый экскаватор - 2 шт. | ||
| 2,1 | 3,0 | Тот же бульдозер - 2 шт. | Та же буровая машина - 3 шт. |
| Тот же роторный экскаватор - 2 шт. | Тот же одноковшовый экскаватор - 3 шт. | ||
| Примечание. Параметры траншей определены для трубопроводов (в том числе пригружаемых железобетонными пригрузами или анкерными устройствами) диаметром 700 мм и более по соотношениям: ширина | |||
- 1 шт.
=1,5
, для пригружаемых трубопроводов
, где Приложение 3
Справочное
(извлечение из
"Строительство магистральных
и промысловых трубопроводов.
Сварка")
Электроды с целлюлозным покрытием для сварки корневого слоя шва
и горячего прохода; электроды с основным покрытием для сварки корневого слоя шва
| Назначение | Вид покрытий электро- дов по ГОСТ 9466-75 | Тип электро- дов по ГОСТ 9467-75 | Марка электродов* | Диа- метр элек- тродов, мм | Диаметр свари- ваемых труб, мм | Нормативный предел прочности металла труб (по ТУ), кгс/мм | Условия прокладки | ||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||||||||||
| ____________________ * Применение электродов с целлюлозным покрытием допускается для сварки труб диаметром 219 мм и выше, с толщиной стенки более 7 мм. | |||||||||||||||||||||||||
| Для сварки первого (корневого) слоя шва неповоротных стыков труб | Целлю- лозный | Э42-Ц | ВСЦ-4, Фокс-Цель, Кобе-6010 | 4,0 | 325 | До 60 включительно | Подзем- ная | ||||||||||||||||||
| Э42-Ц | ВСЦ-4, Фокс-Цель, Кобе-6010 | 3,0 (3,25) | 325 | До 60 включительно | " | ||||||||||||||||||||
| Э50-Ц* | - | - | - | - | - | ||||||||||||||||||||
| ____________________ * Марки электродов этого типа настоящими ВСН не регламентированы, поскольку они не проходили приемочных испытаний в установленном порядке. | |||||||||||||||||||||||||
| Для сварки горячего прохода неповоротных стыков труб | Целлю- лозный | Э42-Ц | ВСЦ-4, Фокс-Цель, Кобе-6010 | 4,0 | Все диа- метры | До 60 включительно | Подзем- ная | ||||||||||||||||||
| Э50-Ц | Фокс-Цель Мс, ВСЦ-4А | 4,0 | Все диа- метры | До 60 включительно | " | ||||||||||||||||||||
| Э60-Ц* | ВСЦ-60 | 5,0 | 1020 | До 60 включительно | " | ||||||||||||||||||||
| ____________________ * Для сварки стыков термоупрочненных труб с | |||||||||||||||||||||||||
| Для сварки первого (корневого) слоя поворотных и неповоротных стыков труб | Основной | Э42-Б | УОНИ-13/45 | 3,0 | Все диа- метры | До 60 включительно | Любая | ||||||||||||||||||
| Э46А-Б* | - | - | - | - | - | ||||||||||||||||||||
| ____________________ * Марки электродов этого типа настоящими ВСН не регламентированы, поскольку они не проходили приемочных испытаний в установленном порядке. | |||||||||||||||||||||||||
| Э50А-Б | УОНИ-13/55, ЛБ-52У, ЛБ-52А, ВСО-50СК, Феникс-К50Р, Фокс-ЕВ50 | 2,5 (2,6) | 32-159 | До 60 включительно | Любая | ||||||||||||||||||||
| Э50А-Б | УОНИ-13/55, ЛБ-52У, ЛБ-52А, ВСО-50СК, Феникс-К50Р, Фокс-ЕВ50 | 3,5 (3,25) | 159 | До 60 включительно | " | ||||||||||||||||||||
| Э60-Б* | ВСФ-65У | 3,0 | 1020 | До 60 включительно | Любая | ||||||||||||||||||||
| ____________________ * Для сварки стыков термоупрочненных труб с | |||||||||||||||||||||||||
=60 кгс/ммПриложение 4
