Московский Авиационный Институт (Технический Университет)

Расчетно-графическая работа по ОТЦ.

Задание №2. Вариант №8 (36).

Выполнила студентка группы 04-215

Малкова Екатерина Сергеевна

Москва

- 2008-

Задание.

Анализ переходных процессов в колебательном контуре с помощью динамических уравнений

Для схемы, выданной преподавателем, выполнить:

1) Составить систему динамических уравнений методом переменных состоя­ния.

2) Составить динамическое уравнение «вход-выход» с помощью метода узло­вых напряжений.

3) Определить независимые начальные условия исходя из формы входного воздействия.

4) Найти реакцию на заданном элементе колебательного контура путем реше­ния системы динамических уравнений или динамического уравнения «вход-выход» с учетом начальных условий.

5) Построить график реакции колебательного контура на заданное входное воздействие.

6) По графику переходного процесса определить параметры колебательного контура: резонансную частоту , добротность Q, полосу пропускания .

7) Сделать выводы по проделанной работе:

- провести анализ полученных динамических уравнений;

- сравнить характеристики колебательного контура, полученные в пункте 6 с результатами анализа колебательного контура методом комплексных ам­плитуд;

- провести анализ вида реакции колебательного контура на заданное входное воздействие.

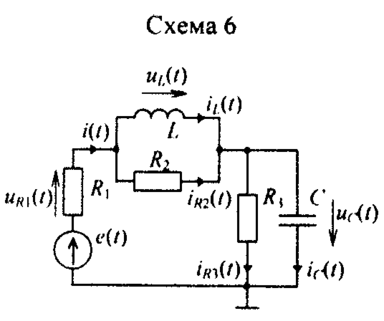

В ариант №8 (36)

Дано:

Параметры контура:

Воздействие:

Найти:

1) Составить систему динамических уравнений методом переменных состоя­ния

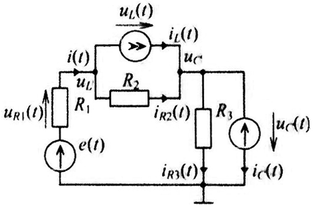

Заменим емкость на источник напряжения, а индуктивность на источник тока.

Найдем напряжение на источнике тока и ток через источник напряжения методом наложения. Получим три схемы:

Где необходимо найти и

Заменим

Получим систему динамических уравнений:

2) Составить динамическое уравнение «вход-выход» с помощью метода узло­вых напряжений.

Заменим , получим

Решим полученную систему методом Крамера.

Заменим и получим уравнение вход-выход

3) Определить независимые начальные условия исходя из формы входного воздействия.

При можно заменить индуктивность проводом, а емкость – разрывом. Тогда ,

,

Напряжение на емкости не может измениться скачком, поэтому .

4) Найти реакцию на заданном элементе колебательного контура путем реше­ния системы динамических уравнений или динамического уравнения «вход-выход» с учетом начальных условий.

Решим однородное дифференциальное уравнение

Таким образом

, где

Найдем и .

Чтобы найти , заменим емкость и индуктивность на источники, причем

Найдем методом наложения. Получим три схемы:

Вернемся к системе

Так как и - комплексно сопряженные величины, то их можно представить в виде

, таким образом

То есть ,

Получим функцию

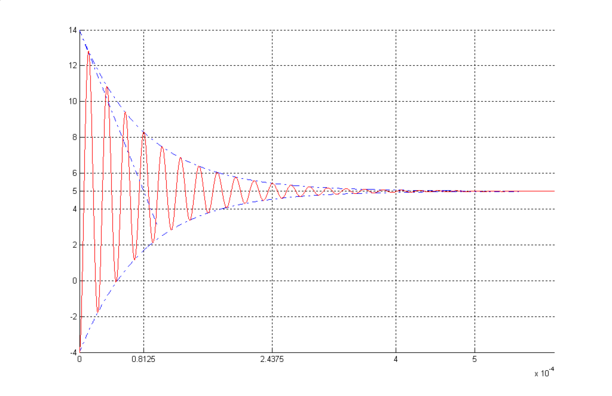

5) Построить график реакции колебательного контура на заданное входное воздействие.

6) По графику переходного процесса определить параметры колебательного контура: резонансную частоту , добротность Q, полосу пропускания .

Найдем период колебаний, величина, обратная периоду и есть резонансная частота.

Найдем добротность:

7) Сделать выводы по проделанной работе:

Полученные данные сходятся с данными, полученными физическим анализом, и данными, заданными для выполнения предыдущего задания. Таким образом, до скачка, напряжение на конденсаторе было равно , также , так как напряжение на емкости не может изменяться скачком. После скачка возникают затухающие колебания, как можно увидеть из графика, при этом ,
