Для работы с каждым отдельным ребром графа, представляющим связь между функциями, можно воспользоваться контекстным меню, открывающимся при наведении указателя мыши на соответствующее ребро и нажатии правой кнопкой мыши. При этом пользователю доступны следующие действия:

• Задать вес связи – задание степени непосредственной зависимости; соответствующее число выводится рядом с ребром.

• Удалить связь – удаление ребра из графа.

Для работы со всем графом используется основное контекстное меню, которое можно вызвать нажатием правой кнопкой мыши в любом свободном (от вершин и ребер) месте. При этом пользователю доступны следующие действия:

• Указатель – включает режим, при котором можно выделять вершины и ребра, а также перетаскивать вершины указателем мыши. Этот режим используется по умолчанию.

• Масштаб – позволяет увеличить/уменьшить масштаб представления графа.

• Выделить – режим, при котором с помощью указателя мыши можно выделить некоторую область на изображении графа и вывести ее в отдельном окне.

• Режим добавления вершин – режим, при котором происходит добавление вершины в точке, в которой нажата левая кнопка мыши; при этом открывается диалог с предложением ввода имени добавляемой вершины.

• Режим удаления вершин – режим, при котором происходит удаление выделенной вершины при нажатии левой кнопки мыши.

• Режим добавления связей – режим, при котором происходит добавление ребра между двумя вершинами. Для этого необходимо нажать левую кнопку мыши на вершине, которая предполагается стать началом ребра и, не отпуская левой кнопки провести ребро к вершине, которая должна стать конечной вершиной и отпустить кнопку. При этом если ребро между этими вершинами уже существовало, то такое добавление приведет к увеличению веса этого ребра на единицу.

• Режим удаления связей – режим, при котором происходит удаление выделенного ребра.

• Генерация кода схемы – построение кода функциональной схемы на основе текущего графического представления с точностью до операций композиции и базисных функций.

• Откат – возвращение графического представления к начальному виду.

• Применить – обновление результатов (табличных) структурного анализа с учетом изменений, внесенных в графическое представление.

• Табличное представление – вызов окна с табличными результатами.

• Свернуть граф – переход к графическому представлению графа вложенности, при котором рекурсивные определения представляются круглыми вершинами, не рекурсивные определения – квадратными вершинами, а классы взаимной рекурсивности представляются овальными вершинами (см. рис. 1.2.5).

• Развернуть граф – переход к графу непосредственной зависимости (см. рис. 1.2.6).

• Свернуть подсхемы Fun – переход к графическому представлению, при котором все вершины, представляющие функции из подсхем Fun, стягиваются в одну вершину.

• Развернуть подсхемы Fun – разворачивание вершин, представляющих подсхемы Fun.

• Выход – завершение работы с подсистемой структурного анализа.

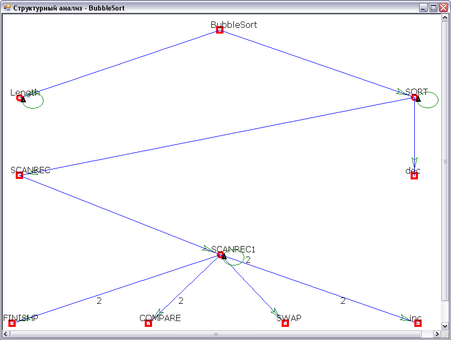

Рисунок 1.2.5 – Граф вложенности для функциональной схемы программы BubbleSort

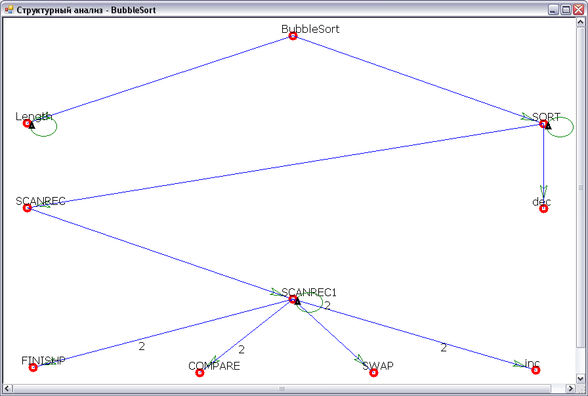

Рисунок 1.2.6 – Граф непосредственной зависимости функциональной схемы программы BubbleSort

Окно табличных результатов содержит характеристики функциональной схемы, которые можно разделить на две категории – относящиеся ко всей схеме целиком и к выбранным функциям в отдельности. На рис. 1.2.7 показано окно табличного представления результатов структурного анализа функциональной схемы.

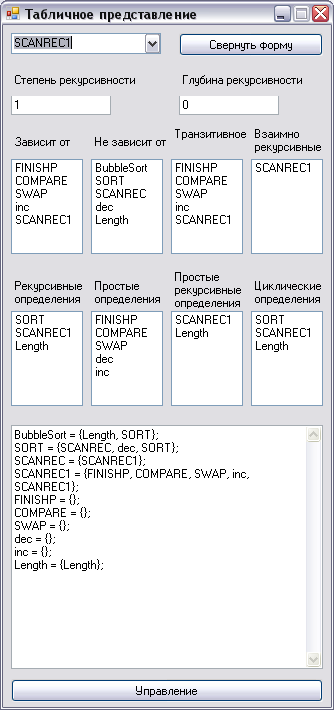

Рисунок 1.2.7 – Окно с табличными результатами

На рис. 1.2.7 в нижнем прямоугольнике представлены структурные характеристики всей функциональной схемы целиком, а именно:

• Текст функциональной схемы с точностью до операций композиции и базисных функций.

• Рекурсивные определения.

• Простые определения.

• Простые рекурсивные определения.

• Циклические определения.

В верхнем прямоугольнике представлены структурные характеристики каждой отдельной функции, выбранной из списка, а именно:

• Список функций, от которых непосредственно зависит рассматриваемая функция.

• Список функций, от которых рассматриваемая функция не зависит.

• Список функций, принадлежащих транзитивному замыканию рассматриваемой функции.

• Список функций, взаимно-рекурсивных с рассматриваемой функцией.

• Степень рекурсивности рассматриваемой функции.

• Глубина рекурсивности рассматриваемой функции.
