IBM RS/6000 SP
| Производитель | International Business Machines (IBM), подразделение RS/6000. |
| Класс архитектуры | Масштабируемая массивно-параллельная вычислительная система (MPP). |
| Узлы | Узлы имеют архитектуру рабочих станций RS/6000. Существуют несколько типов SP-узлов, которые комплектуются различными процессорами: PowerPC 604e/332MHz, POWER3/200 и 222 MHz (более ранние системы комплектовались процессорами POWER2). High-узлы на базе POWER3 включают до 8 процессоров и до 16 GB памяти. |
| Масштабируемость | До 512 узлов. Возможно совмещение узлов различых типов. Узлы устанавливаются в стойки (до 16 узлов в каждой). |
| Коммутатор | Узлы связаны между собой высокопроизводительных коммутатором (IBM high-performance switch), который имеет многостадийную структуру и работает с коммутацией пакетов. |
| Cистемное ПО | OC AIX (устанавливается на каждом узле), система пакетной обработки LoadLeveler, параллельная файловая система GPFS, параллельная СУБД INFORMIX-OnLine XPS. Параллельные приложения исполняются под управлением Parallel Operating Environment (POE). |
| Средства | Оптимизированная реализация интерфейса MPI, библиотеки параллельных математических подпрограмм - ESSL, OSL. |
| Обзор | Обзор архитектуры суперкомпьютеров серии RS/6000 SP корпорации IBM. |
Архитектура высокопроизводительного коммутатора
К
оммуникационая сеть SP имеет многостадийную (multistage), или непрямую (indirect), структуру и основана на коммутации пакетов. Базовыми аппаратными составляющими сети являются: (1) коммуникационный адаптер (HPS Adapter), устанавливаемый в слот Micro Channel в каждом узле и (2) коммутирующая плата (switch board) в каждой стойке. На рис. 1 представлена схема сети для системы из 80 узлов или 5 стоек: коммутирующие платы непосредственно связаны каждая с каждой, причем 4 линками. Для связи большего количества узлов необходимы промежуточные коммутирующие платы (увеличивается стадийность сети). (рис. 1) (рис. 2)
Н

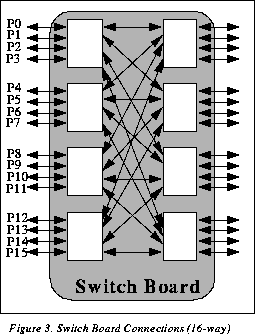

а рис. 2 показана структура коммутирующей платы, состоящей из 8 коммутирующих элементов. Плата обслуживает все узлы в одной стойке; на рисунке 2 это 16 узлов типа Thin, обозначенных как P0,P1,...P15. Каждый из линков, обозначенных на рис.2 стрелками, состоит из двух физических каналов; что означает, что коммутатор поддерживает на аппаратном уровне двунаправленные обмены. Длина маршрута между любыми двумя узлами не превышает стадийности сети; это гарантирует малые величины латентности. Кроме того, между любыми двумя узлами существует по крайней мере 4 непересекающихся кратчайших пути, что существенно повышает пропускную способность, а также позволяет сети функционировать даже в случае неисправности некоторых элементов. HPS-адаптер поддерживает два протокола верхнего уровня: Internet Protocol (IP) и User Space (US). Адаптер доступен нескольким процессам в режиме IP и только одному - в режиме US. При этом пропускная способность в режиме User Space оказывается примерно в 4 раза лучше, что достигается за счет прямого доступа к памяти пользовательского процесса.
HP(SPP) 9000 (Exemplar) (общая память)
| Производитель | Hewlett-Packard, подразделение высокопроизводительных систем. |
| Класс | Многопроцессорные сервера с общей памятью (SMP). |
| Предшественники | SMP/NUMA-системы Convex SPP-1200, SPP-1600, SPP-2000. |
| Модификации | В настоящее время доступны несколько "классов" систем семейства HP 9000: сервера начального уровня (D,K-class), среднего уровня ( N-class) и наиболее мощные системы (V-class). |
| Процессоры | 64-битные процессоры c архитектурой PA-RISC 2.0 (PA-8200, PA-8500). |
| Число процессоров | N-class - до 8 процессоров. V-class - до 32 процессоров. В дальнейшем ожидается увеличение числа процессоров до 64, а затем до 128. |
| Масштабируемость | SCA-конфигурации (Scalable Computing Architecture) - до 4 узлов V-class, т.е. до 128 процессоров. |
| Системное ПО | Устанавливается операционная система HP-UX (совместима на уровне двоичного кода с ОС SPP-UX компьютеров Convex SPP). |
| Средства программирования | HP MPI - реализация MPI 1.2, оптимизированная к архитектуре Exemplar. Распараллеливающие компиляторы Fortran/C, математическая библиотека HP MLIB. CXperf - с редство анализа производительности программ. |
| Обзор | Обзор архитектуры серверов HP 9000 класса V корпорации Hewlett-Packard |
Основные компоненты системы
На следующем рисунке показаны основные компоненты системы класса V
рис.2
16-процессорная система класса V состоит из следующих основных компонент
-
8 базовых процессорных блоков (Processing Resource Blocks), каждый из которых включает в себя 2 процессора PA-8200, вместе с модулями кэш-памяти первого уровня и устройство транспортировки данных (DataMover)
-
Коммутатор (Hyperplane crossbar),соединяющий процессорные блоки и каналы B/B с памятью
-
2 или 8 плат памяти, построенных на микросхемах SDRAM
-
8 каналов B/B стандарта PCI, каждый из которых может обслуживать до 3 PCI-контроллеров
Первая десятка Top500 (18-я редакция)
| Позиция | Производитель | Компьютер | Где установлен | Страна | Год | Число процес-соров |
| 1 | IBM | ASCI White | Ливерморская национальная лаборатория | США | 2000 | 8192 |
| 2 | Compaq | AlphaServer SC | Питтсбургский суперкомпью-терный центр | США | 2001 | 3024 |
| 3 | IBM | SP Power3 | Институт исследований в области энергетики NERSC | США | 2001 | 3328 |
| 4 | Intel | ASCI Red | Национальная лаборатория Sandia | США | 1999 | 9632 |
| 5 | IBM | ASCI Blue Pacific | Ливерморская национальная лаборатория | США | 1999 | 5808 |
| 6 | Compaq | AlphaServer SC | Лос-Аламосская национальная лаборатория | США | 2001 | 1536 |
| 7 | Hitachi | SR8000/MPP | Токийский университет | Япония | 2001 | 1152 |
| 8 | SGI | ASCI Blue Mountain | Лос-Аламосская национальная лаборатория | США | 1998 | 6144 |
| 9 | IBM | SP Power3 | Океанографи-ческий центр NAVOCEANO | США | 2000 | 1336 |
| 10 | IBM | SP Power3 | Немецкая служба погоды | Германия | 2001 | 1280 |
