На форме паспорта “Врезка” задается:

• Код – Наименование врезки,

• Адрес – Физический адрес установки,

• Подающая – Напор в подающей в метрах,

• Обратная – Напор в обратной в метрах,

• Кол-во забираемой сетевой воды, т/ч,

• Геодезия,

• Принадлежность – принадлежность врезки кому-либо,

• Ответственный.

Подкачивающая насосная станция

Что бы данный элемент моделировал работу подкачивающей насосной станции нужно занести следующие данные:

- Наименование (Напр.: ПНС-1),

- Создаваемый напор на холостом ходу (паспортные данные);

• Сопротивление рабочего колеса ( см. паспорт );

• Количество насосов;

• Схема включения (последовательная, параллельная);

• Наименование узла входа ПНС (Напр.: ПНС-1 вх.);

• Наименование узла выхода ПНС (Напр.: ПНС-1 вых.);

• Место установки (на подающей или обратной).

Участки

Форма паспорта “Участки” состоит из трех переключающихся страниц (“Параметры”, “По замеру” и “Уточнения”) и набора кнопок в нижней части.

В поле “начальный узел” введите точное наименование начального объекта (потребитель, камера и т.д.) с которым связан участок. В поле “Конечный узел” точное наименование конечного объекта. Обратите внимание на то, что существует различие между заглавными и прописными буквами. После этого вам следует в соответствующие поля занести длины и диаметры подающей и обратной. Так же если Вам известна (реальная или предполагаемая) шероховатость и существующая на участке сумма коэффициентов местных сопротивлений, то вы можете внести эти данные в соответствующие поля. При необходимости в любой момент существует возможность перекрытия подающей и обратной. Для этого в “выпадающем” списке “Состояние” следует выбрать пункт “закр”. Переход в открытое состояние осуществляется точно также, только выбрать следует пункт “откр”.

Далее рассмотрим функцию каждой кнопки.

• печать данных по выбранному участку;

• вызов дополнительной формы “тепловые потери”;

• вызов формы с дополнительной информацией;

• вызов формы с информацией по авариям на участке;

• фиксация изменений и закрытие формы паспорта;

При нажатии на кнопку “Печать” появится стандартная форма печати данных по участку. Работа с печатью будет рассмотрена ниже.

Вызов дополнительной информации увеличивает форму паспорта. На ней появляются дополнительные поля (Улица, Дом, Принадлежность и т.д.). Скрыть эту информацию можно повторным нажатием на кнопку дополнительной информации.

Вызов формы с информацией по авариям дает возможность вносить информацию и вести всю статистику (дату, описание и т.д.) по каждой аварии на данном участке.

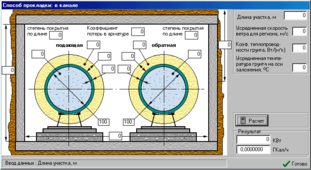

В комплексе реализован механизм подсчета тепловых потерь как по одному отдельному участку, так и по всей тепловой сети. Кнопка вызывает форму, на которой реализована возможность комбинирования различных видов прокладки теплотрассы на одном участке теплосети. В ней расположены три функциональные кнопки:

• “ Добавить” - Добавляет следующую строку в список (тип прокладки - канальный).

• “Редактировать” - Вызывает рабочую форму для непосредственного занесения (редактирования) и прогнозирования потерь при изменении данных определяющих текущий вид прокладки.

• “Удалить” - Удаляет текущий вид прокладки из списка.

Щелчок правой клавишей мыши на интересующей Вас строке вызовет меню, из которого вы можете выбрать интересующий вид прокладки теплотрассы.

Тепловая камера

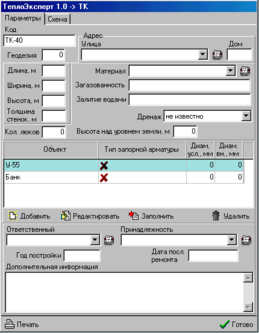

Паспорт “Тепловой камеры” состоит из большого количества полей, которые выполняют лишь информационную функцию и не влияют на процесс расчета.

Обязательным для заполнения полем является “Код”, в которое вносится наименование данной тепловой камеры.

Рассмотрим функции расположенных на форме кнопок. Если Вы нажмете кнопку “Заполнить”, то окно, расположенное по центру формы заполнится списком объектов, которые питаются от этой камеры и соединены с ней участком. Что бы внести информацию по запорной арматуре, расположенной на участке к любому из объектов необходимо нажать на кнопку “Редактировать”, после чего перед Вами появиться специальная форма для внесения этих данных.

Тепловой узел

Паспорт “Теплового узла” практически идентичен паспорту “Тепловой камеры”. И весь процесс работы с данной формой ничем не отличается от вышеописанного. Единственное отличие паспортов – это отсутствие некоторых информативных полей в паспорте у “Теплового узла”.

Запорная арматура

Форма паспорта объекта типа “Задвижка” состоит из двух основных страниц (закладок): “На подающей”, ”На обратной”. По своему составу эти страницы в точности копируют друг друга.

В паспорте этого элемента необходимо заполнить следующие поля:

• Код – уникальное наименование задвижки;

• Наименование входа, Наименование выхода – обычно элемент задвижка ставится сразу же после узла или камеры перед участком. В этом случае наименованием входа будет служить код узла или камеры, а наименованием выхода может служить наименование самой задвижки. Если же задвижка ставится после участка и перед камерой, но заполнение идет наоборот.

Далее вам следует пометить флажком переключатель “Установлена”. Доступными становятся остальные поля паспорта.

Для переключения состояния задвижки (Открыта / Закрыта ) следует выбрать соответствующее значение в окошечке расположенном правее рисунка задвижки.

Ш айба

Заполнение в паспорте шайбы полей (Код, Наименование входа, Наименование выхода) выполняется в соответствии с правилами для запорной арматуры.

Так же необходимо ввести диаметр шайбы и участка, на который она устанавливается и определить место установки (подающая, обратная).

В завершении всех действий следует фиксация.

Г лавное меню

Главная панель управления состоит из набора кнопок, полей ввода, меню. В пункты меню вошли следующие разделы: Исходные, Результаты, Схема, Вид, Энергосбережение, Редактировать, Настройки, Базы данных, Окно, Справка. Некоторые пункты меню у вас могут отсутствовать – это определяется версией программы. Рассмотрим более подробно каждый пункт главного меню.

“Исходные”

Выберите пункт меню “Исходные”. Перед вами появится подменю состоящее из трех пунктов: Потребители, Участки, Подпорные шайбы.

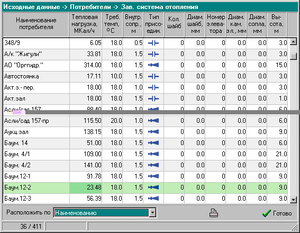

Если вы выберете первый, то появится еще одна панель, состоящая из списка – Зависимая система отопления, ГВС параллельного включения и т.д. Выбор любой из систем позволит, вывести на экран таблицу всех потребителей этого вида. В ней отображается вся информация по ним (Напр.: Наименование, Код, Нагрузка, Диаметр Шайб и др.). Прямо в этой таблице имеется возможность редактировать все данные. Для этого сделайте двойной щелчок мышью по нужной вам ячейке в таблице, а затем введите числовое значение. Панель закрывается нажатием на “крестик” в верхнем правом углу.

Второй пункт меню – “Участки” вызывает таблицу исходных данных по участкам вашей тепловой сети

Третий пункт – “Подпорные шайбы” вызывает на экран панель со списком установленных подпорных шайб. На ней имеется возможность конфигурировать выводимый список в зависимости от типа потребителя.

Для закрытия подменю “Исходные” переместите курсор мыши на другой заголовок меню, например, на “Результаты”.

“Результаты”

Позволяет просматривать установившиеся параметры по участкам и на потребителях как после расчета, так и после наладки, а также включает в себя пункт “Дроссельные устройства”, который содержит списки рекомендуемых дроссельных устройств, требующихся для наладки тепловой сети.

М еню “Результаты” состоит из 5 пунктов: Участки, Потребители, Дроссельные устройства, Запись 1, Запись 2.

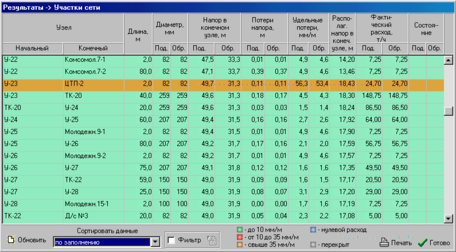

В ыберете первый пункт – Участки. На экране появится новая форма со списком всех участков. Для каждого участка показывается вся информация по результатам расчета или наладки. Вся информация выводится в виде таблицы. Первые два столбика – это начальный и конечный узлы участка. Далее идет информация по длинам и диаметрам, а потом вся информация по результатам расчета. Информация отображается на разноцветных фонах. Каждому фону соответствует определенная удельная потеря напора. В нижней части формы есть расшифровка каждого цвета.

Так же вы можете сортировать вывод данных по многим критериям (по начальному узлу, по потерям и т.д.). Для этого в окошечке “Сортировать данные” выберите нужный вам тип сортировки и нажмите кнопку “Обновить”. Существует возможность распечатки всех результатов через принтер. Для этого нажмите кнопку “Печать”. Помимо обычной сортировки данных имеется возможность и фильтрации данных. Поставьте флажок около надписи “Фильтр”, нажмите на кнопку расположенную правее. В появившейся форме установите критерии фильтрации, закройте форму. Нажмите на кнопку “Обновить”. Если все данные не поместились на форме, то для этого существуют полосы прокрутки расположенные на правом ребре панели.

Характеристики
