П ри выборе пункта “Потребители” появится дополнительная панель меню со списком различных типов потребителей: Зависимая система отопления, ГВС параллельного включения, ГВС 2-ступенчатая смешанная, ГВС открытая, ГВС 2-ступенчатая послед. + Зав. система отопления, Вентиляция ВВ, Вентиляция НВ.

Выбор одного из этих пунктов вызывает информативную форму со списком потребителей подключенных к данной системе отопления, схожую с панелью участков и работа с ней осуществляется аналогично.

П ри выборе пункта “Дроссельные устройства” появится дополнительная форма меню, состоящая из двух пунктов. Дальнейшие действия осуществлять аналогично работе с первыми двумя пунктами основного меню (Участки, Потребители).

Запись 1, Запись 2 – функциональная нагрузка данных пунктов меню будет рассмотрена позднее.

“Схема”

Данный пункт меню также является информативным, и позволяет оценивать результаты расчетов и наладок. В этом случае отображение результатов расчетов идет не в виде таблиц со списком объектов, а происходит непосредственно на полотне схемы при помощи различных цветов.

Так, например, посмотрев на схему, сразу можно увидеть тот потребитель, который не отапливается в нужной мере и тот участок, в котором происходят наибольшие гидравлические потери.

Подменю “Участки” состоит из трех пунктов: Удельные гидравлические потери, Диаметры, <ничего>.

Выберите пункт “Удельные гидравлические потери” – схема будет переведена в режим отображения по удельным гидравлическим потерям на участках.

Если вы выберете второй пункт “Диаметры”, то включится режим отображения по диаметрам. Это означает, что все участки будут отображаться разной толщиной в зависимости от диаметра конкретного участка.

Заметьте, что данный режим отображения не препятствует работе других режимов.

При выключенной функции отображения по любому из параметров все участки отображаются одним красно-оранжевым цветом.

При включении режима отображения “Удельные гидравлические потери ” участки приобретают следующие цвета:

• зеленый – удельные гидравлические потери в норме;

• красный – максимальные гидравлические потери;

• коричневый – критические гидравлические потери.

Пределы для отображения удельных гидравлических потерь на участках задаются в пункте главного меню “Настройки”.

Выберите пункт “Потребители” -> “Количество подведенного тепла”. Появится панелька со списком различных систем отопления, по которым возможно отображение. Отключение режима отображения производится выбором пункта <ничего> в подменю “Потребители”.

Если Ваша схема включает в себя более одного контура тепловых сетей, то в комплексе присутствует возможность отображения всей схемы (города) по принадлежности тепловых сетей и потребителей к контурам. Для этого выберите пункт меню “По контурам”. После этого объекты, входящие в конкретный контур будут отображаться одним цветом, установленным при создании контура (о создании контура речь пойдет дальше).

Выбор пункта меню “Обычная” отключает все ранее включенные режимы отображения.

“Вид”

В данном меню настраивается наличие либо отсутствие на полотне схемы: Меток, Пересечений с другими коммуникациями, Наименование запорной арматуры, Легенды (расшифровка цветов потребителей в режиме отображения).

В ключение/Отключение отображения происходит щелчком мыши на данном пункте меню. Если слева от надписи в меню стоит флажок (галочка), это значит, что данный тип объекта отображается на схеме, если флажка нет – соответственно отображение скрыто.

Стоит обратить внимание на то, что при отключении отображения, например, меток – сами метки не удаляются из базы, они лишь становятся невидимыми. И при подключении вся информация сохраняется.

“Энергосбережение”

Д анный раздел главного меню состоит из двух пунктов:

-Энергоэффективность;

• Тепловые потери.

Энергоэффективность

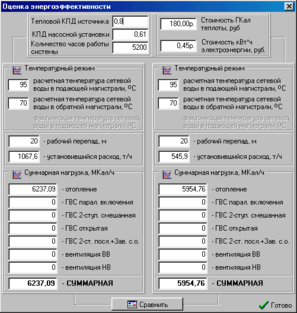

П ервый пункт позволяет на основе действующих тарифов на электрическую и тепловую энергию считать экономический эффект получаемый как от наладки сети, так и от любых технологических изменений.

Он содержит в себе две информационно содержащие формы. В первой из которых хранится информация о тарифах на электроэнергию и топливо, характеристики источника, а также параметры отпуска теплоносителя и нагрузочные характеристики двух сравниваемых режимов тепловой сети.

Кнопки вызывают графическое отображение температурных графиков и номограмм нагрузок соответствующие двум сравниваемым режимам.

Что бы занести в форму параметры сравнивающихся режимов тепловой сети необходимо:

1. Провести расчет (наладку) до внесения интересующих вас изменений в модель тепловой сети и сохранить результаты расчета в “Запись 1”, находящуюся в пункте “Результаты” в “Главном меню”.

2. Провести расчет (наладку) после внесения всех запланированных изменений в модель тепловой сети и затем сохранить результаты расчета в “Запись 2”.

Кнопка вызывает форму с результатами сравнительного анализа и показателями энергоэффективности одного режима по сравнению со вторым, а также показывается получаемый экономический эффект от произведенных технологических изменений в тепловой сети.

Тепловые потери

Д

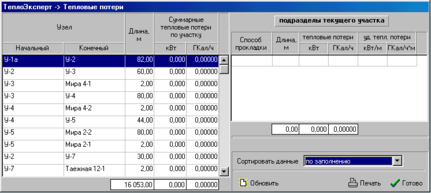

анный пункт вызывает результирующую таблицу, в которой отражены тепловые потери как по каждому участку в отдельности, так и сумму всех потерь по всей тепловой сети.

“Редактировать”

П анель меню “Редактировать” состоит из двух пунктов: Печать схемы, Переместить объекты.

Печать схемы

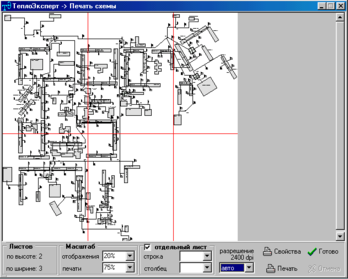

В ыберите пункт “Печать схемы”. Перед вами появится форма настройки печати схемы.

Здесь вы можете задать:

- Масштаб отображения и печати;

- Печать всех листов или какого-либо конкретного листа;

- Параметры печати для принтера.

При различных масштабах печати количество листов так же различно. На форме количество листов отображается в нижнем левом углу на панели “Листов”.

Так же сама схема при предварительном просмотре разбивается горизонтальными и вертикальными красными линиями на листы.

Если вы решили напечатать один конкретный лист, то вначале вам следует установить флажок в поле “отдельный лист”. И в двух полях (строка, столбец ) выбрать либо ввести соответственно номер строки и столбца данного листа. Отсчет номера строки производиться с верхней строки предварительного просмотра вниз. Номер столбца определять с левого вправо.

Нажатие кнопки “Печать” отправляет все на печать. Если вы передумали распечатывать схему, то следует нажать на кнопку “Готово”, которая закрывает форму печати.

Перемещение объектов

Выберите в меню “Настройки” пункт “Переместить объекты”. Перед вами появится форма перемещения объектов. При помощи этой формы вы сможете перемещать любые объекты по схеме, как по одиночке, так и группами.

Обратите внимание на правую часть этой формы. Те типы объектов, которые отмечены (слева от наименования типа объекта должна стоять “галочка”) будут участвовать в перемещении, а те которые не отмечены соответственно не будут. После того как вы определили те типы объектов, которые должны участвовать в перемещении, следует выполнить следующие действия. Задайте координаты по X и по Y (соответственно по X- на сколько пикселей переместятся объекты вправо, по Y – вниз). Если вы введете координаты с отрицательными значениями, то перемещение по данной оси будет производиться в противоположном направлении. Далее следует нажать на кнопку “Делать”. В этом случае переместятся все объекты. Если требуется переместить только часть, то вы можете их выделить и после этого уже нажать кнопку “Делать”. Выделение осуществляется так: поставьте “галочку” около слова выделенные, тем самым вы переключитесь в режим перемещения только выделенных объектов. Теперь на полотне схемы нажмите левую клавишу мыши, и, не отпуская, начинайте ее перемещать. На экране вы увидите прямоугольник, меняющий свою форму в зависимости от того, как вы перемещаете мышку. Добейтесь такого его положения, чтобы все объекты, которые вы хотите переместить находились внутри контура этого прямоугольника. После этого отпустите левую клавишу мыши и нажмите кнопку “Делать”.

“Настройки”

В меню “Настройки” доступны два пункта: Параметры, Сохранить установки. Выберите первый пункт.

Параметры

Перед вами появится форма, в которой задаются настройки для комплекса “ТеплоЭксперт”.

Отображение

На первой странице задаются параметры для отображения. В первое поле, расположенное на панели “Удельные потери, мм/м” вводится предел удельных гидравлических потерь для труб с нормальной пропускной способностью. На схеме в соответствующем режиме отображения участки с уд.гидр.пот. меньше этого числа будут окрашиваться в зеленый цвет.

Во второе поле вводится значение повышенных уд. гидр. потерь с. При этом участки имеющие значение уд. гидр. в пот. В этом пределе на схеме будут отображаться красным цветом.

Участки имеющие уд. гидр. пот. свыше являются критическими и будут отображаться коричневым цветом.

Если вы щелкните мышкой по прямоугольнику, расположенному справа от надписи “Цвет фона”, то перед вами появится стандартное окно Windows для выбора цвета. С помощью этой функции определяется цвет фона полотна схемы.

Щелкните по надписи “Режим отображения для всех контуров”. И если установится флажок напротив нее, то при выборе режимов отображения на схеме помимо текущего контура будут отображаться в различных цветах и все остальные неактивные контура.

При установке опции “Закрытый участок “ (“подающ.” или “обрат.”) все участки, в которых перекрыта подающая или обратная будут отображаться как перекрытые участки (черным цветом).

Печать

На данной странице задаются параметры печати.

Если у вас цветной принтер, но вы хотите распечатать схему в черно-белом изображении – активизируйте опцию “черно-белая печать”.

Если установить флажок на пункте “печать в файл”, то при распечатке схемы программа будет осуществлять печать не на принтер, а в файл EMF формата.

Потребители

На этой странице задаются параметры для потребителей такие как: Длина подводящего участка, Внутреннее сопротивление системы отопления, Расчетная температура горячей воды в системах ГВС и еще ряд других параметров.

Дополнительно

На последней странице настроек устанавливается немаловажный фактор – Доля потерь от местных сопротивлений в процентах.

На панели “Размеры поля” задаются размеры полотна схемы в пикселях.

После изменения настроек нажмите на кнопку “Готово”. Если вы хотите что бы они сохранились и при дальнейших запусках программного комплекса “ТеплоЭксперт”, то в меню “Настройки” щелкните мышкой по пункту “Сохранить установки”.

“Базы данных”

Д анный раздел меню состоит из двух пунктов: Объект, Контура.

Объект

Если вам приходится работать с несколькими объектами (схемами), расположенными в разных базах данных, то возникает потребность переключения между ними.
