Выберите пункт “Объект”. Перед вами появится окно, запрашивающее пароль, который вам должны были сообщить при установке системы “ТеплоЭксперт” на ваш компьютер. Введите этот пароль и нажмите на кнопку “Готово”.

Е сли пароль введен правильно, то перед вами появится панель управления объектами (базами данных). Добавим новый объект. Нажмите кнопку “Добавить”. В появившейся форме в поле “Наименование” введите название схемы. Во втором поле введите путь до базы данных на жестком диске (винчестере). Либо нажмите на кнопку , и в появившемся окне перейдите в папку, в которой находятся файлы базы и щелкните два раза по любому файлу этой базы. В результате этого действия путь до базы автоматически пропишется в поле ”Путь”. Нажмите на кнопку “Готово” для подтверждения создания учетной записи для нового объекта либо “Отмена” для отмены создания.

В левом окошке формы “Базы данных” должна появится строка с надписью “Моя база”. Щелкните мышкой один раз по этой строке. Она должна стать окрашена в синий цвет. Осталось нажать на кнопку “Загрузить” и новая схема отобразится на полотне схемы.

Если по какой либо причине база не загрузилась, то одной из этих причин может оказаться неправильное указание пути до базы данных. Чтобы это исправить выберите нужную вам базу в окошке “Наименование базы данных” и нажмите на кнопку “Редактировать”. Перед вами появится та же панель, что и при создании новой учетной записи для базы, но уже с внесенными данными, которые вы можете редактировать.

Существует возможность удаления базы из списка (это действие удаляет ее только из списка, а не с жесткого диска). Выберите нужную запись и нажмите на кнопку “Удалить”.

Для выхода из формы нажмите кнопку “Выход”.

Контур

Если ваша схема содержит несколько контуров, то, прежде всего, вам нужно создать настройки для каждого контура.

Выберите пункт “Контур” в меню ”Базы данных”. В появившейся форме введите пароль.

Перед вами появится панель редактирования настроек контуров. Для создания нового контура нажмите кнопку “Добавить”.

В появившейся форме укажите наименование создаваемого контура, примечание. Для выбора цвета, которым в дальнейшем будет отображаться контур на полотне схемы, щелкните мышкой по квадрату, расположенному под надписью “Цвет”.

Редактирование происходит при нажатии на кнопку “Редактировать”. Удалить контур можно, выбрав его в списке, и нажав на кнопку “Удалить”.

“Окно”

Данное меню состоит из двух пунктов: “Редактор Схемы” и “Панель отображения”. Первый пункт вызывает уже ранее рассмотренный редактор схемы, а второй пункт вызывает панель отображения.

На которую вынесен ряд функций

Окно сообщений

Д ля того, что бы Вам приступить к внесению недостающих данных, не обязательно просматривать всю схему и последовательно вносить их в паспорта.

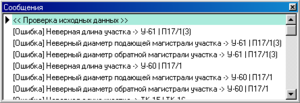

В меню “Окно” расположен пункт “Окно сообщений”. При выборе этого пункта перед Вами появится пустое окно.

Оно предназначено для отображения сообщений об ошибках, недостающих данных, препятствующих проведению расчетов.

И так, если у вас есть подозрение, что вы не внесли весь объем необходимых для расчета данных, то Вам надо нажать на кнопку “Расчет” и в появившемся окне отобразится весь список ошибок.

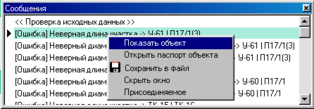

Существует несколько функций при работе с окном сообщений. Сделайте это окно активным. Внутри окна щелкните правой клавишей мышки. Появится всплывающее меню, состоящее из пунктов: “Показать объект”, ”Открыть окно паспорта”, ”Сохранить в файл”, ”Скрыть окно”, ”Присоединяемое”.

П ункт “Показать объект” показывает на схеме выбранный в окне сообщений объект с ошибкой.

Пункт “Открыть паспорт объекта” открывает паспорт выбранного объекта.

Пункт “Сохранить в файл” позволяет сохранить список ошибок в текстовый файл.

Пункт “Скрыть окно” закрывает окно сообщений. Для его повторного вызова это следует делать из меню “Окно”.

Пункт “Присоединяемое” позволяет окно сообщений разместить особым образом, так, что оно не будет закрывать окно отображения схемы. Для этого переместите окно в нижнюю часть экрана. Закрыть окно сообщений можно тремя способами: 1) повторно выбрать пункт “Окно сообщений” в пункте меню “Окно”; 2) в меню, вызываемом щелчком правой кнопки мыши в окне сообщений, выбрав пункт “Скрыть окно”; 3) нажатием на “крестик” в правой части заголовка окна сообщений (как любое стандартное окно в Windows).

Панель управления

Ряд функций управления находится на панели управления, расположенной под основным меню.

Рассмотрим каждую функцию панели управления.

- Сохранить изменения в базе данных

- Температурный режим в системе теплоснабжения

- Построить пьезометрический график падения напоров

- Выполнить расчет

- Выполнить наладку

- Найти на схеме…

- переместить схему

- увеличить масштаб отображение выделенной части схемы

в ызвать редактор схемы (активировать режим редактирования)

переключиться в режим инфо

- Масштаб отображения схемы

- Текущая температура

- Температура воздуха в точке излома (для нижней срезки)

- Распечатать схему

- Выбор контура

Сохранение изменений в базе данных предназначено для внесения изменений непосредственно на жесткий диск. Мы рекомендуем периодически нажимать на кнопку . Это вас обезопасит от потери информации при ЧП (отключении электроэнергии, зависание компьютера).

Температурный режим в системе теплоснабжения

Для занесения параметров, определяющих планируемый или реальный температурный режим отпуска теплоты с источника, предназначена специальная форма.

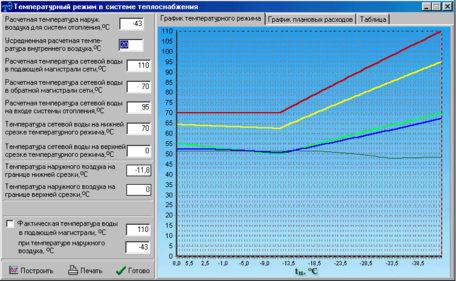

Нажмите на кнопку . Перед вами появится форма температурного режима. Она состоит из трех страниц: График температурного режима, График плановых расходов, Таблица,

Н а странице “ График температурного режима ” вводятся параметры графика температурного режима отпуска теплоты на отопительный период для вашей тепловой сети. После то как вы ввели все необходимые данные необходимо для отображения графика нажать на кнопку “Построить”.

На второй странице отображаются графики плановых расходов как для суммарной нагрузки каждой из систем присутствующих в вашей тепловой сети, так и суммарный график плановых расходов с котельной во всем диапазоне отопительных температур.

На третьей странице отображается режимная карта вашей котельной в которой отображаются температуры прямой и обратной магистрали, а так же плановые расходы с источника во всем диапазоне отопительных температур.

Переключение между графиком температурного режима, графиком плановых расходов, и таблицей осуществляется при помощи закладок (корешков) расположенных в верхней части панели.

В случае - если отпуск теплоты проводится не по графику (в связи с нехваткой топлива), то отметив слева – внизу на форме переключатель, Вы сможете задать реальную температуру теплоносителя и соответствующую ему температуру наружного воздуха и, исходя из этих условий отпуска теплоты, просчитать тепловую сеть с оценкой состояния потребителей.

Стоит заметить, что график является масштабируемым. Если вам нужно получить более точные данные по какому-либо участку графика, то вам следует выполнить следующие действия: Поместите курсор мыши немного левее и выше нужного места участка. Прижмите левую клавишу мыши. Не отпуская ее, начинайте двигать курсор мыши по направлению вправо и вниз. Делайте это до тех пор, пока нужный участок графика не окажется в прямоугольном контуре, создаваемым движением курсора мыши. После этого отпустите левую клавишу мыши. График увеличит масштаб. Такую процедуру можно выполнять несколько раз подряд для достижения оптимальной точности показаний графика.

Для перевода графика в первоначальное состояние следует прижать левую клавишу мыши, не отпуская ее, передвинуть влево курсор мыши и отпустить клавишу.

Е сли переключиться со страницы параметры на страницу легенда, то вам станет доступно несколько дополнительных функций. Перед вами появится информация, отображающая соответствие какого-либо цвета тому или иному графику. Так же возможно отключение любого графика. Для этого вам нужно нажать левой клавишей мыши на прямоугольнике, цвет которого соответствует отключаемому графику. Включение графика осуществляется повторным нажатием на этот прямоугольник.

Также имеется возможность распечатки графика при помощи принтера. Для этого нажмите кнопку “Печать”. Чтобы завершить работу с этой формой нажмите кнопку “Готово”.

Построение пьезометрического графика падения напоров

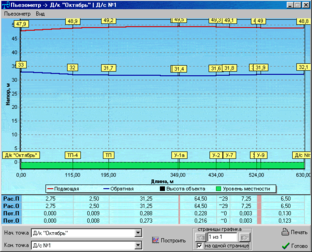

В программном комплексе “ТеплоЭксперт” существует возможность воспроизводить и накладывать пьезометрические графики в реальном рельефе местности по любой цепочке участков тепловой сети в разных режимах эксплуатации. В таблице, расположенной под пьезографиком, присутствуют сведения о расходах и гидравлических потерях на соответствующих участках тепловой схемы.
