Продолжительность работы (графа 5) получается делением трудоемкости на количество исполнителей, занятых на этой работы (графа 5) получается делением трудоемкости на количество исполнителей, занятых на этой работе.

Таблица 8

Расчет продолжительности работ по изготовлении

Опытной партии

В табл.8 необходимо также включать работу "Заказать и приобрести комплектующие изделия"(КИ), продолжительность которой берется из расчета 0, 5 дня на одну позицию комплектующих изделий.

2.3. Испытание узлов опытной партии и корректировка

конструкторской документации

В курсовой работе рассматриваются только стендовые испытания опытной партии узлов, которые имеют целью проверить работоспособное состояние конструкции, ее соответствие техническим требованиям по функциям и параметрам. Кроме того, в ходе стендовых испытаний выявляются надежностные параметры: ресурс, наработка на отказ и др. Причем ресурсные испытания самые продолжительные.

Для оценки берутся две работы: 1)стендовые испытания опытной партии узлов (СИ); 2)корректировка документации по результатам испытаний (КД), трудоемкость и продолжительность которых рассчитывается в табл.9.

Продолжительность работы СИ берется из расчета 3 дня на один контролируемый параметр. Трудоемкость работы СИ составляет 15% от продолжительности.

Трудоемкость работы .КД равна 10% от общей трудоемкости проектирования (т.е. от итога графы 7 табл.3). Продолжительность работы КД совпадает по величине с трудоемкостью.

Таблица 9

Расчет продолжительности и трудоемкости работ

по испытаниям опытной партии узлов

В заключение этого раздела определяется общая трудоемкость ОКР в чел.-днях, которая складывается из трудоемкости проектно-конструкторских работ (итог графы 6 табл.3), изготовления опытной партии узлов (итог графы 4 табл.8), испытания и корректировки документации (итог графы 3 табл.9).

Раздел III

ПЛАНИРОВАНИЕ ОКР УЗЛА С ПОМОЩЬЮ СЕТЕВОГО ГРАФИКА

Сетевой график должен включать все опытно-конструкторские работы, трудоемкость и продолжительность которых рассчитаны ранее в разделе II.

Работы на сетевом графике изображаются стрелками, события - кружочками.

При построении сетевого графика должны соблюдаться логические связи между работами. Следует стремиться к максимальному запараллеливанию работ во времени.

На этапе проектирования после выполнения работы СБЧ можно организовать параллельное выполнение работ ВПИ, ПЗ к ЧД.

На этапе изготовления опытной партий сетевой график имеет несколько параллельно протекающих цепочек работ. Каждая такая цепочка относится к определенному технологическому процессу " и включает последовательность работ РТ-ПО-ИО-ИП для процессов 0. К. Д и последовательность работ РТ-ИП для процессов М. Т. Г. С. При "сшивании" цепочек работ должны соблюдаться следующие условия:

1. Разработку технологии последующего техпроцесса можно начать только после разработки технологии предыдущего техпроцесса. Например, работу РТ_м (разработку технологии механообработки) можно начать после выполнения работы РТ_л или РТ_к (разработки технологии литья или штамповки).

2. Работу ИП_с (изготовление опытной партии в механообработке) можно начать только после выполнения работы ИП_л или ИП_к (изготовление опытной партии отливок или поковок).

3. Работу ИП_с (изготовление опытной- партии узлов путем сборки) можно начать только после изготовления опытных партий всех собираемых деталей, а также получения комплектующих изделий.

Продолжительность работы в рабочих днях проставляется над стрелкой, а буквенное обозначение работы - под стрелкой.

В качестве примера на рис.1 приведен элементарный сетевой график.

Временные параметры событий рассчитываются секторным методом. Для этого кружок каждого события разбивается на четыре равных сектора так, как показано на рис.1.

В верхнем секторе указывается порядковый номер события. Любая стрелка в сети должна быть направлена из события с меньшим номером к событию с большим номером, а при наличии вариантов события нумеруются последовательно сверху вниз и слева направо по графику.

В левом секторе указывается ранний срок наступления события (t_р ), который равен длительности максимального пути от исходного события до данного события. Для исходного события t_р =0. Ранний срок последующего события получаем прибавлением к раннему сроку предшествующего события продолжительности работы. Если к событию ведут несколько путей, то находим максимальный из них. Например, к событию 5 на рис.1 ведут два пути: от события 2 и от события 4. Путь от события 2 равен 1+4=5 дням, а от события 4-66 дням (51+15=66). Таким образом, ранний срок наступления события 5 равен 66 дням.

Одновременно с определением t_р заполняем и нижний сектор, в котором указываем номер предшествующего события по максимальному пути.

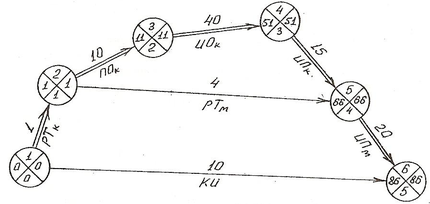

Рис.1 Пример расчета сетевого графика.

Таким образом, двигаясь по графику слева направо от события к событию в порядке их номеров, рассчитываем t_р всех событий и приходим к завершающему событию. Ранний срок завершающе го события дает величину критического пути Т. На рис.1 Т_кр =86 дням. Если двигаться от завещающего события к исходному, руководствуясь номерами, стоящими в нижних секторах, то найдем критический путь. Критический путь выделяется на графике жирными стрелками.

В правом секторе указывается поздний срок наступления события - t_п . Для завершающего, исходного, а также всех событий, лежащих на критическом пути, поздний срок равен раннему, т.е. для этих событий в правом секторе записываем то же число, что и в левом. Поздний срок остальных событий определяем, двигаясь на графике справа налево, от завершающего события к исходному.

Поздний срок получаем вычитанием из позднего срока последующего события продолжительность работы. Если от данного события к завершающему ведут несколько путей, то подсчитываем разности по всем этим путям и выбираем минимальную из них. Например, от события 2 ведут два пути: к событию 3 и к событию 5. Разности по этим путям равны соответственно: 11-10=1 день и 66-4=62 дня. Минимальное число 1 день, оно и соответствует позднему сроку наступления события 2.

Раздел IV

ПРОГНОЗНАЯ ОЦЕНКА СЕБЕСТОИМОСТИ МАССОВОГО

ПРОИЗВОДСТВА ПРОЕКТИРУЕМОГО УЗЛА

Прогнозная оценка себестоимости проектируемого узла применительно к условиям его массового выпуска включает следующие этапы:

-расчет затрат на основные материалы;

-расчет затрат на покупные комплектующие изделия;

-расчет заработной платы основных рабочих;

-калькуляция себестоимости узла.

4.1. Расчет затрат на основные материалы

Расчет затрат на основные материалы проводится по форме табл.10.

Таблица 10

В графе 3 указывается вид заготовки: отливка, литье под давлением, поковка, кусок из проката и т.д.

Коэффициент использования материала (графа 5) берется из приложения 3.

Норма расхода материала на одну деталь (графа 6) рассчитывается по формуле:

Где G_дет – чистая масса детали по чертежу, кг.

К_им – Коэффициент использования материала.

Цена материала в рублях за 1кг выбирается в зависимости от вида заготовки.

Для отливок и поковок цена материала рассчитывается по формуле:

Ц=Ц_б*К_сл*К_м*К_мр*К_вып , руб/кг. (4.2)

где Ц_б - оптовая базовая цена 1 кг отливок или штамповок 1 (цена 1992 года), она равна 3,5 руб. для отливок в песчаные формы; 12,6 руб. для отливок литья под давлением и в кокиль. 3,7руб. для горячих штамповок;

К_сл - коэффициент, зависящий от группы сложности детали: 0,7 - для первой группы; 0,8 - для второй группы; 1,0 - для третьей группы; 1,1 - для четвертой группы;

К_м - коэффициент, зависящий от массы детали:1,2 –для мелких деталей до 1 кг; 1,0 - для средних деталей от 1 до 5 кг; 0,8 - для крупных деталей более 5 кг;

К_мр - коэффициент, зависящий от марки материала, берется из прил.5;

К_вып - коэффициент, зависящий от годового объема выпуска В_г : К_вып=0,9+7:В_г

Если деталь изготавливается из куска проката, то цена материала берется из приложений 6 и 7 и вносится в графу 7 табл. 10.

Затраты на основные материалы по каждому наименованию детали (графа 9) рассчитываются по формуле:

S=H_р – Ц - n_д , руб. (4.3),

где Н_р - норма расхода материала к кг на одну деталь (графа 6);

Ц - цена материала в рублях за 1 кг (графа 7);

n_д - количество деталей одного наименования на узел детали (графа 8).

Сумма (итог) графы 9 показывает общие затраты на основные материалы по узлу.

-20-

4.2. Определение затрат на покупные комплектующие детали и изделия.

К покупным комплектующим деталям и изделиям относятся крепежные детали, подшипники, пружины, гидро- и пневмоаппаратура, электронные изделия и др. Почти все они являются стандартными или унифицированными.

Затраты на покупные и комплектующие детали и изделия определяются прямым счетом по спецификации (в форме табл. 11). Цены на эти детали и изделия берутся из прейскурантов.

В приложениях 8 и 9 приведены выдержки из прейскурантов с ценами 1992 года на наиболее употребляемые детали и изделия, а также выдержки из заводских ценников на некоторые унифицированные детали.

Таблица 11.

Спецификация покупных комплектующих деталей и изделий.

NN П/П	Наименование	Характеристика, ГОСТ, ОСТ или ТУ	Количество, шт.	Цена, руб./шт.	Сумма, шт.
1	2	3	4	5	6

Итог в графе 6 показывает сумму затрат на комплектующие детали и изделия на узел.

4.3. Заработная плата основных рабочих.

Вначале рассчитывается трудоёмкость механической обработки детали. Расчёт выполняется методом сравнения с типовыми деталями аналогичной конфигурации по формуле:

Т_д = Т_тип , (4.4)

где Т_тип – трудоёмкость обработки типовой детали, н-ч;

G, G_тип – масса проектируемой и типовой детали, кг;

m, m_тип – количество обрабатываемых поверхностей у проектируемой и типовой деталей;

B, B_тип – годовой выпуск проектируемой и типовой деталей, шт.;

n_д – количество деталей данного наименования в изделии, шт.

Сведения о типовых деталях по классификатору приведены в прил.10.
