Федеральное агентство по образованию РФ

Московский Государственный Технический Университет «МАМИ»

Факультет «Автоматизация и управление»

Кафедра «Автоматика и процессы управления»

Курсовая работа по дисциплине:

«Технические средства»

по теме:

«Синтез и моделирование

промышленной системы автоматического управления»

Студент: Соложенцев С. В.

группа 7-УИк-9

Преподаватель: Сиротский А. А.

Москва 2008

Содержание

Задание по курсовому проектированию 3

«Синтез и моделирование САУ»

Вычисление передаточной функции объекта управления 4

Структура системы управления. 5

ЛАФЧХ разомкнутой системы и ее переходная характеристика 7

Выбор исполнительного механизма совместно 9

с регулирующим органом.

Выбор датчика уровня 12

Выбор автоматического регулятора. 14

Расчет передаточной функции ПИ-регулятора. 15

Синтез желаемой ЛАФЧХ

Структура системы управления с отрицательной обратной связью 18

Исследование реакции системы на возмущающее воздействие 19

Заключение 20

Список использованной литературы 21

Задание по курсовому проектированию

«Синтез и моделирование САУ».

Блок – схема системы автоматического регулирования уровня.

Провести синтез промышленной системы автоматического управления (рис 1), обеспечивающей время регулирования t_р, ориентировочно соответствующее наибольшему значению динамической константы объекта управления при статической ошибке _ст=0 и монотонности переходной функции по каналу управления (_max=0).

Метод синтеза – на основе Логарифмических Амплитудно–Фазовых Частотных Характеристик (ЛАФЧХ).

САУ реализовать на основе современных средствах КИПиА.

Результаты синтеза САУ подтвердить моделированием в среде Simulink (МАТLAB).

Обьект управления – бак напорный.

Передаточная функция объекта по каналам вход – поступающий расход воды уровень воды в напорном баке имеет вид

,

Где площадь сечения цилиндрического бака напорного ( -диаметр бака напорного)

- номинальный режим по уровню воды.

- номинальное значение поступающего расхода при .

1. Вычисление передаточной функции объекта управления.

Численные значения констант передаточной функции неизменяемой части САУ (объекта управления):

- номинальный режим по уровню воды;

- номинальное значение поступающего расхода при ;

- диаметр бака напорного.

Передаточная функция ОУ:

Численное значение передаточной функции:

- площадь сечения цилиндрического бака напорного;

- номинальное значение поступающего расхода при ;

- передаточный коэффициент

– постоянная времени

Тогда:

1. Структура системы управления.

Исходная структура системы управления:

Расчет коэффициента усиления регулирующего органа K_р.о:

,

где - изменение поступающего потока;

изменение степени открытия клапана (в процентах).

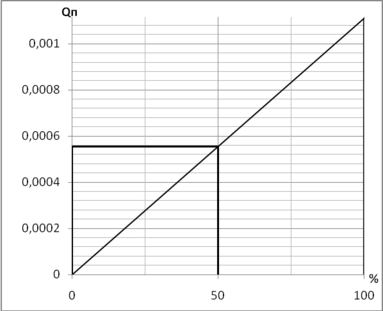

Зависимость поступающего потока от степени открытия клапана:

Чтобы осуществить возможность регулирования поступающего потока выбираем двойной расход :

Расчет коэффициента усиления датчика уровня K_д:

FS=10 м – (Full Scale) – диапазон измеряемых величин;

FSO=4..20 мА - (Full Scale Output) - диапазон выходных значений.

Исходная структура системы управления с численными значениями:

Упростим структуру системы управления:

Упрощенная структура системы управления с численными значениями:

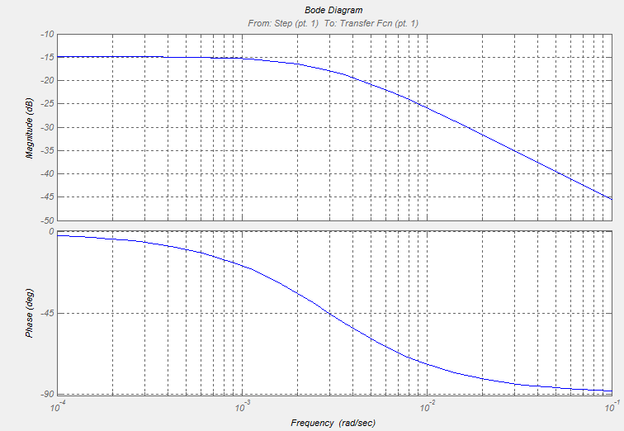

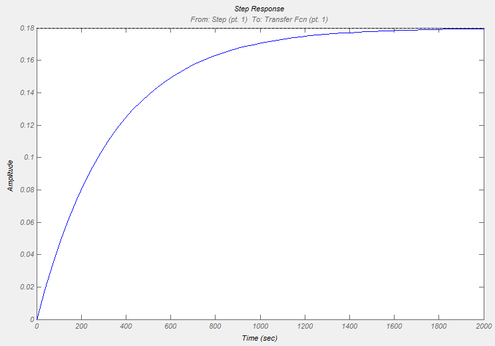

1. ЛАФЧХ разомкнутой системы и ее переходная характеристика

Проверим правильность построения характеристик в Matlab (Simulink):

1. Выбор исполнительного механизма совместно с регулирующим органом.

Вычисление K_v (величины пропускной способности) производится по DIN EN 60534. Типовые листы содержат необходимые индивидуальные параметры клапана.

Для предварительного упрощенного расчета регулирующих клапанов можно использовать формулу:

Влияние соединительных фитингов и ограничение потока не учитываются.

Расчет условной пропускной способности для расхода Q_п:

Расход Q_п принимаем в 2 раза больше номинального, поэтому выбираем клапан с K_v=2.

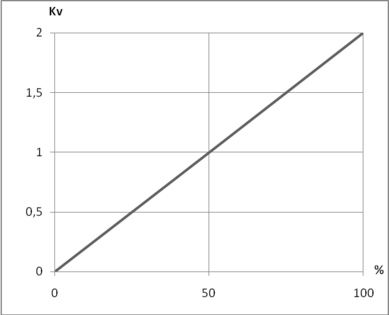

Зависимость пропускной способности от степени открытия клапана:

Расчет условной пропускной способности для расхода Q₀:

Расход Q₀ принимаем в 2 раза больше номинального, поэтому выбираем клапан с K_v=2.02.

Выбираем клапан запорно-регулирующий 25ч945п односедельный фланцевый DN=20мм с характеристиками K_v=2.5. ЭИМ клапана имеет управляющий сигнал 4..20 мА.

(http://mzta.ru/component/page,shop.product_details/flypage,shop.flypage/product_id,12193/category_id,12155/manufacturer_id,0/option,com_virtuemart/Itemid,91/)

Клапан запорно-регулирующий 25ч945п

Клапан запорно-регулирующий (КЗР) 25ч945п односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ)

PN1,6МПа

Код ОКП 37 2250

Изготовление и поставка - по ТУ 3722-011-50987615-2002

Сертификат соответствия №РОСС RU. МУ04. В00207

Назначение

Клапан запорно-регулирующий (КЗР) 25ч945п односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ) PN1,6МПа предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.

Фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто».

Материал основных деталей

Технические характеристики:

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ – 10000 часов.

Габаритные и присоединительные размеры

D1=58 мм

D2=75 мм

D3=105 мм

B=80 мм

L=150 мм

H=375 мм

n=4

d=14 мм

1. Выбор датчика уровня

Выбираем датчик гидростатического давления LMP 331 (ЛМП 331)

(http://www.bdsensors.ru/products/product_info.php?id=27)

В резные датчики уровня серии LMP предназначены для непрерывного измерения уровня жидкости в открытых емкостях. Датчики этой серии применяются для измерения низкого и среднего давления вязких субстанций, где требуется защита чувствительной мембраны от засорения и налипания.

Столб жидкости над датчиком давит на разделительную мембрану. Давление через инертный масленый наполнитель передается на полупроводниковый чувствительный элемент. Электронная цепь усиления обеспечивает питание сенсора, усиление сигнала, преобразование в стандартный электрический сигнал, а также температурную компенсацию. Уровень сигнала пропорционален высоте столба жидкости над датчиком.

Наличие открытой мембраны исключает возможность ее засорения. Подключение к процессу обеспечено наличием резьбы 3.4 дюйма. Уплотнение, расположенное непосредственно за резьбой, позволяет добиться герметичного соединения при монтаже датчика.

Области применения:

• измерение уровня жидкости природных и искусственных агрессивных жидкостей

• химическое и фармацевтическое производство

• пищевая промышленность

• гальвано-производство

• очистка воды и сточных вод

Технические характеристики:

• Диапазоны давления: от 0...0,4 м вод.ст. до 0...400 м вод.ст.

• Выходные сигналы: 4...20 мА / 2-х пров.
  0...20 мА / 3-х пров.
  0...10 В / 3-х пров.

• Класс защиты IP 65-68

Преимущества и особенности

• Индивидуальная настройка диапазона по требованию заказчика. Например: 0...55 м вод.ст.

• Применим для воды и других жидкостей не агрессивных к нержавеющей стали

• Открытая мембрана

• Компенсация температурной погрешности

• Долговременная стабильность калибровочных характеристик

• Высокая степень защиты от неправильного подключения, коротких замыканий и перепадов напряжений

• Прочная и надёжная конструкция для тяжелых условий эксплуатации

• Искробезопасное исполнение: EEx ia IIC T4

Подключение источника давления
