Рис.7 Цикл зубофрезерования цилиндрического колеса

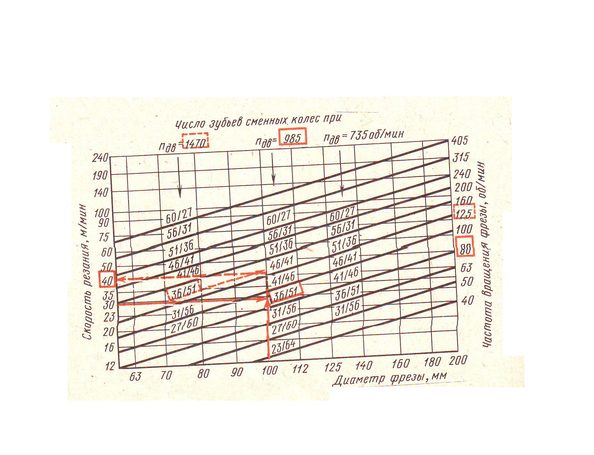

Рис 8. номограмма частоты вращения фрезы.
1.3.8 Обработка цилиндрических зубчатых колес.
Нарезание зубчатых колес по методу обкатка заключается в том, что в процессе обработки воспроизводится зацепление воображаемой зубчатой рейки с нарезаемым колесом или зацепление пары зубчатых колес. В первом случае рейка, а во втором одно из зубчатых колес является режущим инструментом. Метод обката отличается высокой производительностью и точностью.
Рис9 Нарезание зубьев обкаточными резцами.
1.3.9 Компоновка зубофрезерных станков.
В зависимости от расположения оси заготовки зубофрезерные станки разделяют на вертикальные:

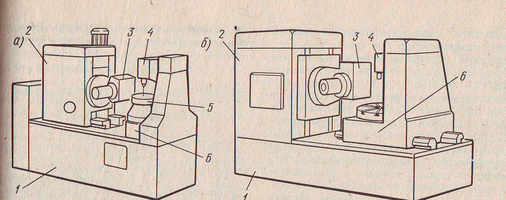

Рис 10 Вертикальный зубофрезерный станок.
-
станина
-
стойка
-
фрезерный суппорт
-
контрподдержка
-
заготовка
-
стол
и на горизонтальные:

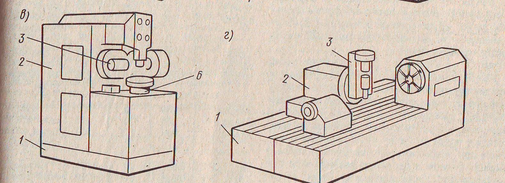

Рис11 горизонтальный зубофрезерный станок.
1.станина
2.стойка
3.фрезерный суппорт
4.контрподдержка
5.заготовка
6.стол
Рис 12 Номограмма выбора скоростей резания при зубофрезеровании в зависимости от подачи.
Рис 13. Величина врезания и перебега при на резании зубчатых колес.
