Текст из файла (страница 3)

г) неравномерная загрузка или разгрузка грунтов основания при планировке подсыпкой или срезкой грунта, а также при загрузке поверхности грунта около фундаментов (полезной нагрузкой, оборудованием, складируемым материалом и т.д.).

1.4.4. Меры по уменьшению чувствительности конструкций зданий к неравномерным осадкам принимаются в зависимости от их конструктивной схемы:

а) здания с продольными несущими стенами из кирпича или крупных панелей обладают в продольном направлении значительной жесткостью и способны воспринимать некоторый изгиб. Однако при значительной неравномерности осадок по длине здания возникают недопустимые деформации, вызывающие появление в стенах трещин. Для предотвращения таких деформаций при проектировании указанных зданий на сильно - и неравномерносжимаемых грунтах фундаменты и стены следует усиливать непрерывными армированными швами или железобетонными поясами, способными воспринять растягивающие усилия, возникающие при развивающихся неравномерных осадках. Стены, армированные такими поясами, в значительной степени способствуют выравниванию неравномерности осадок и претерпевают изгиб без появления в них трещин.

б) здания с несущими поперечными стенами из кирпича или крупных панелей обладают повышенной чувствительностью к неравномерным осадкам, поскольку каждая поперечная стена может иметь свою осадку, почти независимую от осадки соседних стен. При проектировании фундаментов на естественном основании с целью некоторого выравнивания ожидаемой неравномерности осадки отдельных поперечных стен, когда это необходимо, рекомендуется устраивать фундаменты продольных стен в виде лент из монолитного железобетона или из сборных фундаментных плит и железобетонных монолитных стенок, армированных в верхней и нижней зонах. Высота такой стенки определяется по расчету с учетом совместной работы ее с грунтами основания.

в) здания с продольными наружными несущими стенами и неполным каркасом (внутренним) при наличии в основании сильносжимаемых грунтов получают значительные неравномерности осадок вследствие различия в развитии во времени осадок ленточных фундаментов и колонн. Это приводит к недопустимым деформациям элементов зданий. Каркасы в таких зданиях рекомендуется проектировать связевыми с шарнирным сопряжением стоек и ригелей.

г) чувствительность к неравномерным осадкам крупнопанельных зданий с полным каркасом и стенами из навесных панелей зависит от вида и жесткости каркаса. Выравнивание ожидаемых неравномерностей осадок отдельных стоек каркаса в случае использования естественного основания можно достигнуть устройством фундаментов из монолитного железобетона в виде перекрестных лент или сплошной фундаментной плиты под всем зданием. При большом количестве этажей (более 12) и небольшой протяженности здания существенную роль в выравнивании неравномерности осадок играет пространственная жесткость самого каркаса.

д) односекционные (точечные) здания повышенной этажности независимо от конструктивной схемы обладают, как правило, большой пространственной жесткостью, поэтому они способны выравнивать даже значительные деформации перекоса или изгиба, возникающие в несущих конструкциях здания при неравномерных осадках. Это приводит к тому, что в элементах несущих конструкций возникают значительные дополнительные усилия, способные привести к их разрушению. Так, в угловых частях зданий (выступающие углы) в кирпичной кладке стен от концентрации давления по подошве фундаментов иногда возникают напряжения, приводящие к раздавливанию кладки. Вследствие этого в указанных местах усилия в кладке следует определять с учетом реального отпора грунта при загрузке основания или вводить повышенный коэффициент условий работы, который обуславливал бы увеличение прочности кладки в первом этаже на 50 %, а во втором - на 30 %. При сильносжимаемых грунтах в основании такие здания целесообразно возводить на свайных фундаментах или, если нет опасения крена, на сплошной фундаментной плите.

1.4.5. Если опасность развития неравномерных осадок вызвана невыдержанным напластованием грунтов (наличие линз или выклинивание отдельных пластов, имеющих различную сжимаемость), то для зданий высотой не более 9 этажей рекомендуется разрезка зданий на блоки осадочными швами. Швы следует располагать в местах изменения напластования грунтов. В случаях зданий сложной конфигурации в плане их следует разрезать осадочными швами на блоки прямоугольной формы. Осадочные швы рекомендуется также устраивать в местах резкого перепада нагрузок на единицу площади пятна застройки, а также при длине здания более 90 м. Здания более 9 этажей рекомендуется возводить на свайных фундаментах.

1.4.6. Осадочные швы должны обеспечивать свободные перемещения отдельных блоков как по вертикали, так и при развитии их крена. Они должны исключать продуваемость даже при увеличении их раскрытия в 2 раза (при крене отдельных блоков). Для этого осадочные швы заполняются упругим сильносжимаемым долговечным материалом.

1.4.7. В случае неравномерно-сжимаемых грунтов в основании для уменьшения опасности возникновения в здании недопустимых деформаций, кроме мер, перечисленных в пп. 1.4.4.-1.4.6, рекомендуется:

а) предусматривать порядок возведения здания, уменьшающий развитие неравномерных осадок отдельных его частей (в первую очередь следует возводить более высокую и тяжелую часть здания);

б) повышать общую пространственную жесткость и прочность несущих конструкций зданий введением дополнительных к основной конструктивной схеме продольных и поперечных стен;

в) избегать применения без необходимости неразрезных железобетонных конструкций;

г) усиливать несущие и самонесущие стены продольным армированием.

1.4.8. Арматурные пояса для увеличения прочности кладки на растяжение устраивают во всех несущих и самонесущих наружных и внутренних стенах, стенах лестничных клеток и поперечных диафрагмах. Количество арматурных поясов (поясов армирования) по высоте здания и сечения арматуры назначаются по расчету или на основании опыта строительства в аналогичных инженерно-геологических условиях. Наименьший диаметр арматуры - 10 мм, наименьшая площадь сечения в одном уровне - 4 см².

1.4.9. Пояса армирования устраиваются, как правило, в уровне перекрытий, а именно:

а) в кирпичной кладке арматуру целесообразно укладывать в утолщенный шов в уровнях низа перекрытий (рис. 1.1);

б) в крупнопанельных зданиях арматуру рекомендуется закладывать в верхней части панелей стен и концы ее соединять сваркой или иным способом при монтаже здания; соединения должны обеспечивать непрерывность пояса и работу его на растяжение;

в) в крупноблочных зданиях горизонтальную арматуру можно закладывать в блоки рядов перемычек и соединять их на стыках с помощью сварки или укладывать в утолщенный шов в уровне перекрытий.

Рис.1.1. Армированный шов на уровне низа перекрытия:

1 - кладка стены; 2 - перекрытие; 3 - шов армирования

1.4.10. Если пояс армирования разрывается оконными или дверными проемами (например, лестничной клеткой), то над или под такими проемами необходимо устраивать дополнительное армирование, как показано на рис. 1.2. За пределы контура проема эта арматура должна заходить не менее чем на два расстояния между поясами (по высоте), но не менее 1 м.

Рис. 1.2. Устройство пояса армирования в месте разрыва кладки лестничным оконным проемом

1.4.11. Повышение прочности фундаментов на изгиб (совместно со стенами) может быть достигнуто:

а) устройством пояса армирования в шве по верху подушки или первому ряду стеновых блоков сборных фундаментов;

б) устройством пояса армирования по обрезу фундаментов (по верху блоков или панелей стен фундаментов).

Примечание. При фундаментах из панелей арматуру можно заложить в верхней их части и соединить сваркой на стыках.

в) устройством монолитной железобетонной подушки или монолитных железобетонных стен фундаментов;

г) устройством монолитных фундаментов под стены и колонны.

1.4.12. Повышенную прочность и жесткость продольных ленточных фундаментов необходимо принимать для зданий с поперечными несущими стенами и навесными наружными панелями.

1.5. Рекомендации по конструкциям новых зданий, примыкающих к существующим

1.5.1. Настоящие рекомендации распространяются на проектирование новых зданий, примыкающих к существующим старой или современной постройки.

Проектирование фундаментов примыкающих зданий и сооружений надлежит выполнять в соответствии с указаниями раздела 3.6 настоящих ТСН.

Рекомендации настоящего раздела могут использоваться при проектировании зданий, возводимых в несколько очередей, и при проектировании сложных зданий и сооружений, состоящих из примыкающих разноэтажных частей или корпусов, соединенных переходами.

1.5.2. Новые здания по отношению к старым следует, как правило, размещать так, чтобы они примыкали торцами без устройства несущих стен, параллельных существующим. При необходимости примыкания к односветным дворовым корпусам старого жилого фонда односветными новыми зданиями планировку их следует назначать с поперечными несущими конструкциями, с устройством вдоль примыкания по возможности легкой ограждающей, не несущей стены.

Настилы перекрытий должны опираться на стены или прогоны, расположенные перпендикулярно к стене существующего здания.

1.5.3. Рекомендуется при примыкании зданий торцами уменьшать ширину корпуса или смещать в зоне примыкания от красной линии, желательно переходить от трехстенной системы к двум наружным стенам (рис. 1.3). Расстояние между стенами следует назначать равными длине настилов перекрытия в зависимости от планировки помещений. Величина отступа от линии фасада назначается, как правило, не менее 1,2 м.

Рис. 1.3. Схемы примыканий зданий:

1 - существующее здание; 2 - новое здание; 3 - осадочный шов; 4 - вставка

1.5.4. При высоте (этажности) нового здания, существенно большей существующего, или при ожидаемых осадках его более 10 см рекомендуется назначение вставок меньшей этажности, отделенных от нового и существующего здания осадочными швами и возводимых после строительства нового здания на всю высоту или с отставанием, определяемым расчетом осадок.

1.5.5. В зонах примыкания к существующим зданиям и сооружениям не следует назначать устройство подвалов. При необходимости устройства технического подполья высоту его следует назначать минимальной.

1.5.6. В примыканиях новых зданий к существующим, независимо от типа фундаментов, назначаются осадочные швы, кроме случаев, предусмотренных в п.3.7.20 настоящих ТСН.

Устройство осадочных швов в перекрытиях путем свободного опирания их элементов на стены существующих зданий запрещается. Осадочные швы в стенах и зазор между существующими и ограждающими стенами нового здания должны обеспечивать свободное перемещение их при возможных кренах нового и существующего зданий. Заполнение зазоров в плоскостях наружных стен примыкающих зданий надлежит выполнять тонкими декоративными элементами, способными деформироваться при замыкании шва и не передавать усилия на основные конструкции зданий (рис. 1.4). Величина зазора между стеной существующего здания и несущими или ограждающими конструкциями нового не должна быть менее 300 мм (см. разд. 3.7).

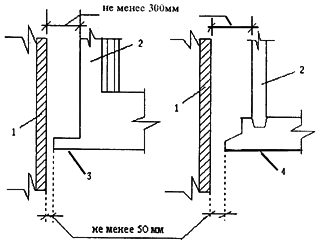

Рис. 1.4. Примеры конструкции осадочных швов:

1 - существующее здание; 2 - ограждающая стена нового здания; 3 - декоративная стенка; 4 - панель наружной стены

Наименьшее расстояние между существующим зданием и элементами декоративного закрытия - 50 мм.

1.5.7. С целью уменьшения абсолютных осадок существующих фундаментов конструкции примыкающих зданий и сооружений следует назначать возможно легкими. В зонах примыкания применение легких конструкций обязательно.

Облегчение конструкций в зоне примыкания может быть выполнено за счет применения каркаса вместо несущих кирпичных стен, применения эффективных теплоизоляционных материалов, назначения больших проемов в стенах и ниш.

Ограждающие стены, параллельные стенам существующих зданий, надлежит проектировать из эффективных теплоизоляционных материалов, сплошные кирпичные стены применять не допускается.

1.5.8. При проектировании каркасных зданий с фундаментами на естественном основании рекомендуется консольное примыкание (см. п. 3.7.16, 3.7.36). С целью уменьшения влияния осадок нового здания на осадки существующего первый ряд колонн рекомендуется располагать на возможно большем расстоянии от стены существующего.

1.5.9. В проектах зданий и сооружений, примыкающих к существующим, если по расчету ожидаемая осадка фундаментов больше половины предельно допустимой осадки по СНиП 2.02.01-83, необходимо предусматривать на участке (в плане), в два раза большем сжимаемой толщи грунтов основания, меры по усилению конструкций (армирование кирпичных стен, усиление узлов сопряжений и т.п.).
