1. Стационарная ингаляционная установка
1а. Стационарная ингаляционная установка, рассчитанная на пользование
инвалидом-колясочником
2. Винтовой табурет
3. Умывальник
4. Экран
5. Инвалидная коляска
Рис. 6.6. Ингаляторий на 3 места

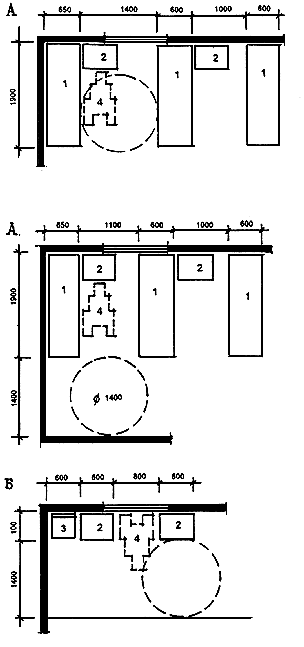

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кушетка смотровая
2. Стол для переносной аппаратуры
3. Стул
4. Инвалидная коляска
А - Для приема процедур лежа
Б - Для приема процедур сидя
Рис. 6.7. Фрагменты размещения оборудования в кабинетах электросветолечения

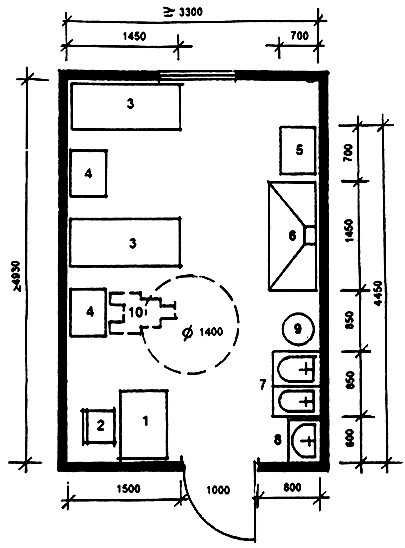

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол палатный | 6. Шкаф вытяжной |
2. Стул | 7. Мойка |
3. Кушетка для электросветолечения | 8. Умывальник керамический |
4. Столик для аппаратуры | 9. Машина стиральная, бытовая |
5. Шкаф медицинский | 10. Инвалидная коляска |

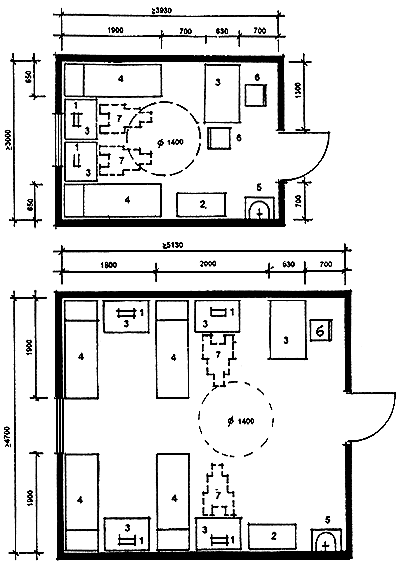

Рис. 6.8. Кабинет электросветолечения для дошкольников
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Условная зона расстановки оборудования для механотерапии
2. Стол медицинской сестры
3. Стул
4. Шкаф для хранения салфеток, полотенец и пр.
5. Инвалидная коляска
6. Умывальник
Рис. 6.9. Кабинет механотерапии
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Ванна керамическая ангобированная
2. Душ
3. Поворотное кресло
4. Подъемник для помещения больного в ванну
5. Инвалидная коляска
Рис. 6.10. Фрагменты ванного зала кабинета водолечения
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Ванна | 3. Трос или балка |
2. Подвесное кресло | 4. Инвалидная коляска |

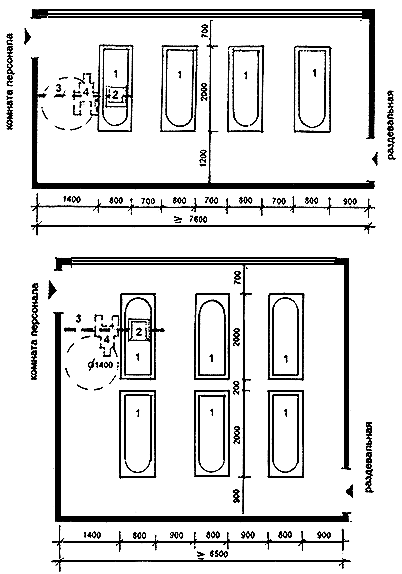

Рис. 6.11. Планировочные схемы ванных залов на 4 и 6 ванн
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Ванна подводного массажа
2. Аппарат для подводного массажа
3. Подъемник для помещения больного в ванну
4. Банкетка
5. Вешалка на 2 крючка
6. Полотенцесушитель
7. Умывальник керамический
8. Ведро педальное

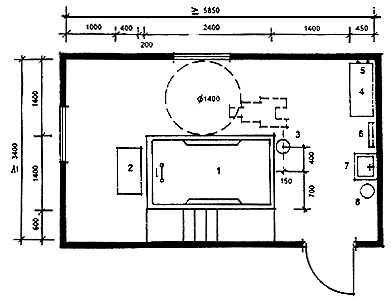

Рис. 6.12. Кабинет подводного массажа
|
|
|
Сидячая ванна со стационарным подъемником | Передвижная ванна для инвалидов | Кресло-подъемник с разворотом при ванне |
|
|
|
Ванна для физиотерапии | Стационарное кресло-подъемник при ванне | Лифт-стул для погружения в ванну |
Ножная ванна для подводного массажа
Рис. 6.13. Типы оборудования, применяемого для водолечения инвалидов

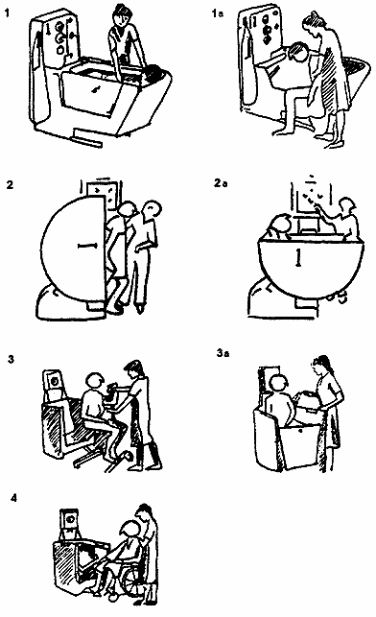

1, 1а - ванна с откидным бортом
2, 2а - опрокидывающая ванна ("ракушка")
3, 3а - ванна с откидной стенкой и возможностью въезда в нее на каталке
4 - ванна с откидной стенкой, рассчитанная на пересадку инвалида с коляски
Рис. 6.14. Типы оборудования, применяемого для водолечения инвалидов
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол врача однотумбовый
2. Инвалидная коляска
3. Кушетка смотровая
4. Шкаф врача
5. Стул
6. Умывальник керамический
7. Весы медицинские
8. Ростомер
Рис. 6.15. Кабинет врача (терапевта, психоневролога)

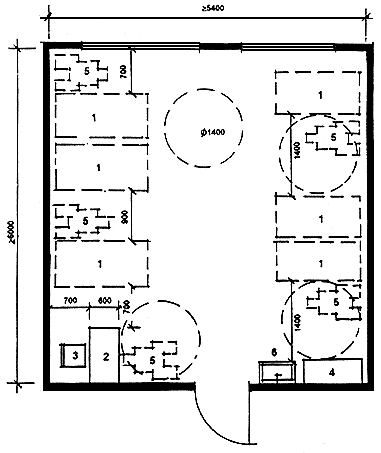

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кушетка смотровая
2. Тумбочка прикроватная
3. Стол медсестры
4. Стул
5. Инвалидная коляска
Рис. 6.16. Кабинет озокерита, парафинолечения и горячего укутывания
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Аппарат для проведения электросна | 5. Умывальник керамический |
2. Шкаф медицинский | 6. Стул |
3. Стол | 7. Инвалидная коляска |
4. Кровать для сна |
Рис. 6.17. Кабинет лечения электросном
ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол врача | 5. Умывальник керамический |
2. Стул детский | 6. Стол детский |
3. Шкаф медицинский | 7. Зеркало |
4. Кушетка смотровая | 8. Стул |

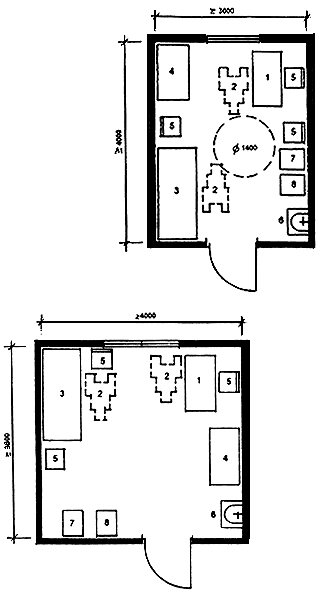

Рис. 6.18. Кабинет врача логопеда для дошкольников

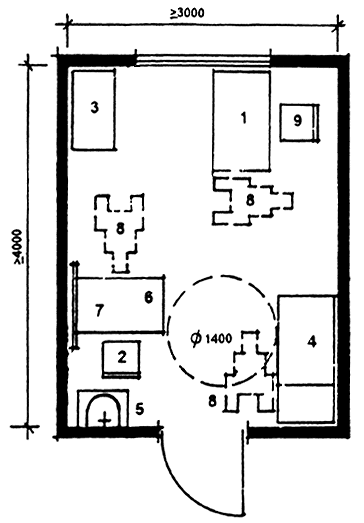

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Стол врача | 6. Стол палатный |
2. Стул | 7. Зеркало |
3. Шкаф медицинский | 8. Стеллаж библиотечный |
4. Кушетка смотровая | 9. Инвалидная коляска |
5. Умывальник керамический |
Рис. 6.19. Кабинет логопеда для школьников

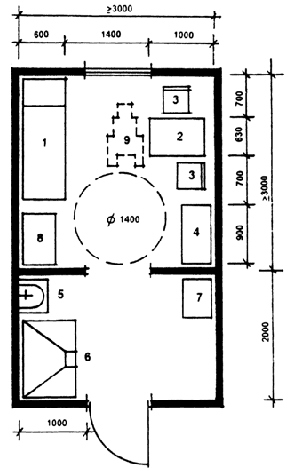

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кушетка смотровая | 6. Шкаф вытяжной |
2. Стол палатный | 7. Холодильник |
3. Стул | 8. Инструментальный столик |
4. Шкаф медицинский | 9. Инвалидная коляска |
5. Раковина керамическая |

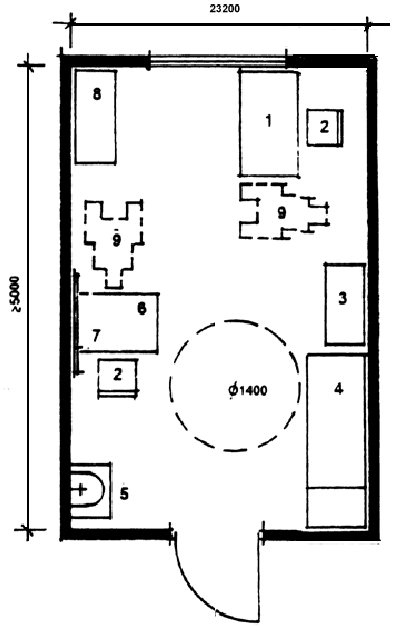

Рис. 6.20. Аминозиновый кабинет

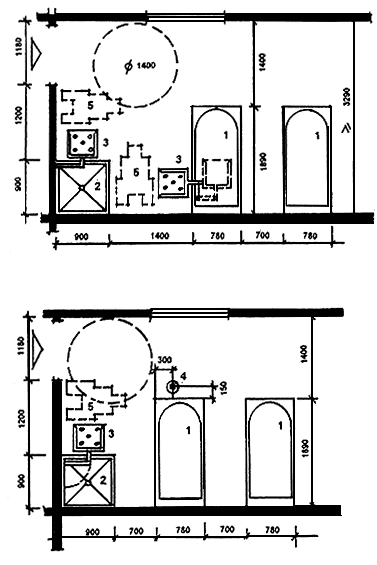

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Пульт управления | 5. Душ шарко |
2. Душ циркулярный | 6. Откидные поручни |
3. Душ дождевой | 7. Инвалидная коляска |
4. Душ восходящий |

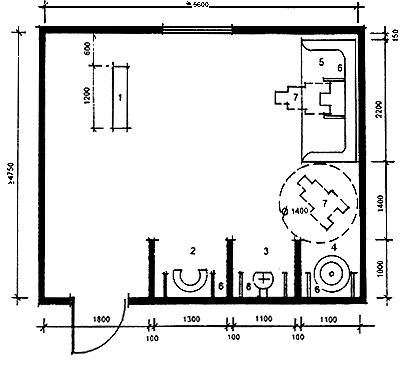

Рис. 6.21. Кабинет гидропатии

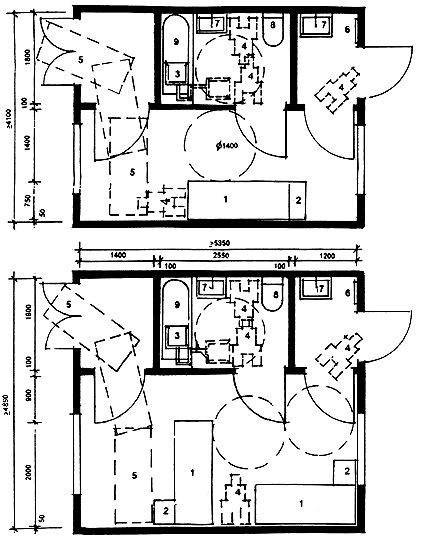

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Кровать | 6. Вешалка для сменных халатов |
2. Тумбочка | 7. Умывальник |
3. Поворотное кресло для инвалида | 8. Унитаз |
4. Инвалидная коляска | 9. Ванна |
5. Каталка для эвакуации лежачего больного |
Рис. 6.22. Примеры планировки мельцеровских боксов на 1 и на 2 места
7. ТРЕБОВАНИЯ К ПОМЕЩЕНИЯМ КУЛЬТУРНО-МАССОВОГО ОБСЛУЖИВАНИЯ
В состав помещений культурно-массового обслуживания домов-интернатов для детей-инвалидов, как правило, входят зрительный зал с эстрадой, фойе и вспомогательными помещениями, кружковые помещения, спортивный зал, бассейн.
Зрительный зал предусматривается с учетом расстановки мест для обычных ходячих зрителей и для инвалидов-колясочников (рис.7.1). Количество мест, которое следует предусматривать для инвалидов-колясочников, определяется заданием на проектирование.
Кружковые помещения (живописи и рисунка, музыкальных занятий) приведены в разделе 5 "Требования к помещениям учебно-профессиональной подготовки" (рис. 5.8 и 5.9).
Планировочные особенности раздевальных при спортивном зале и бассейне, учитывающие специфику функционирования инвалидов-колясочников, приведены на рис. 7.2.
На рис. 7.3, 7.4, 7.5 приведены примеры приспособлений и оборудования, применяемых для облегчения входа инвалидов в бассейн.

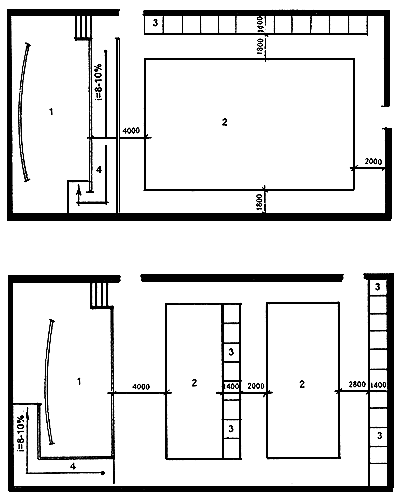

ЭКСПЛИКАЦИЯ
1. Сцена
2. Места для ходячих зрителей
3. Места размещения инвалидов-колясочников
4. Пандус
Рис. 7.1. Варианты размещения мест в зрительном зале

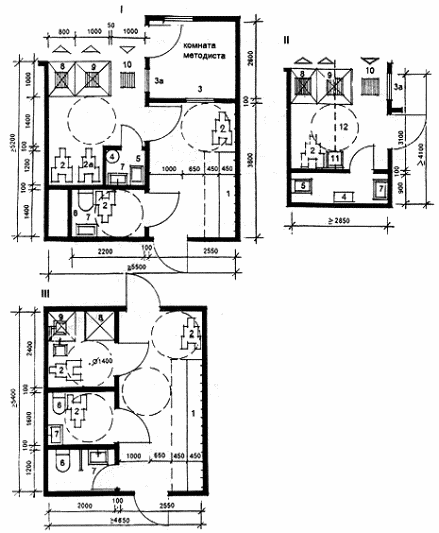

ЭКСПЛИКАЦИЯ ОБОРУДОВАНИЯ
1. Скамья с открытой вешалкой и местом для обуви | 6. Унитаз |
2. Инвалидная коляска (индивидуальная) | 7. Умывальник |
2а. Инвалидная коляска (закрепленная за бассейном) | 8. Душевая кабина обычная |
3. Окно для наблюдений | 9. Душевая кабина с учетом возможности пользования инвалидом-колясочником |
3а. Окно для наблюдений, выдача чистых полотенец | 10. Трап |
4. Бачок для грязного белья | 11. Подвесное кресло для инвалида-колясочника |
5. Слив | 12. Трос или балка |
I. Раздевальная при бассейне с санитарным узлом, душевой и комнатой хранения предметов уборки
II. Вариант планировки душевой и комнаты хранения предметов уборки в расчете на перемещение инвалида-колясочника при помощи подвесного кресла
III. Раздевальная при спортивном зале с санитарными узлами и душевой
Рис. 7.2. Примеры возможной планировки раздевальных и душевых при бассейне и спортивном зале
1. СТАЦИОНАРНЫЕ ПОДЪЕМНИКИ
|
|
1а - лебедочного типа | 1б - рычаговые |
2. ПРИСПОСОБЛЕНИЯ ВХОДА В БАССЕЙН С ВЫСОТОЙ БОРТА НА УРОВНЕ ПОЛА
|
|
2а - с пандусом | 2б - с лестницей |
3. ПРИСПОСОБЛЕНИЯ ВХОДА В БАССЕЙН С ВЫСОТОЙ БОРТА НА УРОВНЕ КОЛЯСКИ
|
|
3а - без пандуса | 3б - с пандусом |
Рис. 7.3. Примеры различных приспособлений для входа инвалидов в бассейн
1. ОБЩИЙ ВИД ПЛАВАТЕЛЬНОГО БАССЕЙНА С ПОДЪЕМНЫМИ УСТРОЙСТВАМИ И ПАНДУСОМ ДЛЯ ОПУСКАНИЯ В ВОДУ
2. СХЕМА РАЗРЕЗА БОРТА БАССЕЙНА ВЫСОТОЙ НА УРОВНЕ СИДЕНИЯ КОЛЯСКИ
