3. Плотность обычной фанеры следует принимать равной плотности древесины шпонов, а бакелизированной – 1000 кг/м3.
Приложение 4
Данные для расчета сжатых, изгибаемых и сжато-изгибаемых элементов (табл. 1,2,3)
Таблица 1
Значения коэффициентов kжN для расчета сжатых и сжато-изгибаемых элементов с переменной высотой и постоянной шириной сечения
| kжN при проверке | ||||
| Условия опирания элементов | Элементов прямоугольного сечения
| Элементов двутаврового и коробчатого сечений с постоянной высотой поясов
| ||
| В плоскости у z | В плоскости х z | В плоскости у z | В плоскости х z | |
|
| (0,4 + 0,6b)b | 0,4 + 0,6b | b | l |
|
| 0,07 + 0,93b | 0,66 + 0,34b | 0,35 + 0,65b | l |
Таблица 2
Значения коэффициентов kф и kжN для расчетов на устойчивость плоской формы деформирования
| kф | kжN | |||
| Форма эпюры моментов | При закреплении только по концам участка lр | При закреплении по концам и растянутой от момента М кромке |
|
|
|
| 1 | 1 | b1/2 | b1/2 |
|
| 1,75 – 0,75d 0 < d £ 1 |
|
| b1/2 |
|
| 2 – (0,5 + d)2 –1 £ d £ 0 |
|
| b1/2 |
|
| 1,35 + 1,45 (c/lp)2 | 1,35 + 0,3 (c/lp) |
|
|
|
| 1,13 | 1,13 | b1/2 | b2/5 |
|
| 2,45 | 2,32 | b1/4 | b1/2 |
Таблица 3
Значения коэффициентов k и с для вычисления прогибов балок с учетом переменной сечения и деформаций сдвига
| Поперечное сечение балки | Расчетная схема | k | c |
| Прямоугольное |
| b | 0 |
| То же |
| 0,23 + 0,77b | 16,4 + 7,6b |
| То же |
| 0,5d + (1 – 0,5d) b | [45 – 24d(1 – b) + 3b] ´ |
| То же |
| 0,15 + 0,85b | 15,4 +3,8b |
| Двутавровое |
| 0,4 + 0,6b | (45,3 – 6,9b)g |
| Прямоугольное |
| 0,23 + 0,77b + 0,6d(1 – b) | [8,2 + 2,4(1 – b)d + 3,8b ´ |
| То же |
| 0,35 + 0,65b | 5,4 + 2,6b |
Примечание. g – отношение площади поясов к площади стенки двутавровой балки (высота стенки принимается между центрами тяжести поясов).
Приложение 5
Графики для расчета фанерных стенок балок и плит (рис. 17, 18, 19)

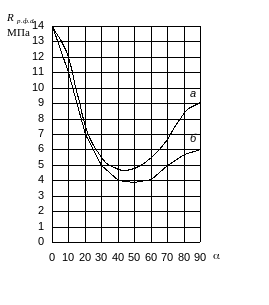

Рис. 17. Графики для определения расчетных сопротивлений при растяжений под углом к волокнам наружных слоев березовой фанеры марки ФСФ
а – семислойной; б – пятислойной

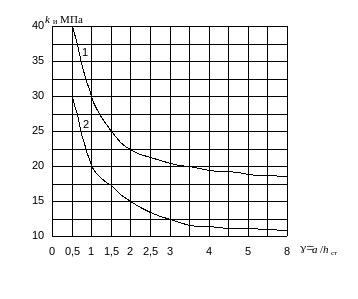

Рис. 18. Графики для определения коэффициента kи при расположении волокон в наружных слоях фанеры вдоль пролета
1 – для бакелизированной фанеры марок ФБС и ФБСВ толщиной 7 мм и более; 2 – для березовой фанеры марки ФСБ толщиной 8 мм и более. Обозначение
(а – расстояние между ребрами жесткости балки; hcт – высота стенки между внутренними гранями полок)

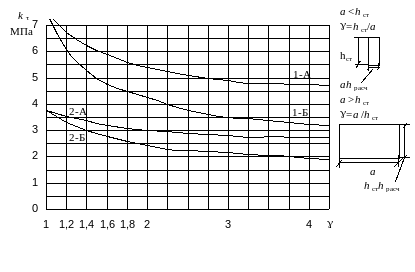

Рис. 19. Графики для определения kt
1 – А – для бакелизированной фанеры марок ФБС и ФБСВ толщиной 7 мм и более при направлении волокон наружных слоев параллельно малой стороне панели;
1 – Б – для бакелизированной фанеры марок ФБС и ФБСВ толщиной 7 мм и более при направлении волокон наружных слоев перпендикулярно малой стороне панели;
2 – А – Б – то же, для березовой фанеры марки ФСФ толщиной 8 мм и более
