Таблица 13
| Исполнение шкалы | Положение нулевой отметки при давлении | ||
| избыточном | вакуумметрическом | избыточном и вакуумметрическом | |
| Круговое (при угле дуги 180° и более) |
|
|
|
| Дуговое (при угле дуги не более 180°) |
|
|
|
| Прямолинейное (горизонтальное) |
|
|
|
| Прямолинейное (вертикальное) |
|
|
|
Примечание. Допускается безнулевая шкала, форма и положение которой устанавливают в ТУ на прибор конкретного типа.
2. Значение цены деления шкалы должно выбираться из ряда: 1×10n; 2×10n; 5×10n, где п - любое целое положительное или отрицательное число или нуль.
Минимальное расстояние между делениями шкалы должно быть не менее 1 мм.
3. Число делений шкалы выбирают из ряда, указанного в табл. 14.
Таблица 14
| Диапазон показаний (записи) | Число делений шкалы для приборов класса точности | ||
| 0,4*; 0,6; 1 | 1; 1,5; 2,5 | 2,5; 4* | |
| 1; 10; 100; 1000; 10000 | 200; 100 | 100; 50; 20** | 50; 20 |
| 1,6; 16; 160; 1600 | 320; 160;80 | 160; 80; 32 | 32; 16 |
| 2,5; 25; 250; 2500 | 250; 125 | 125; 50; 25** | 50; 25 |
| 4; 40; 400; 4000 | 200; 80 | 80; 40 | 40; 20 |
| 0,6; 6; 60; 600; 6000 | 300; 120 | 120; 60; 30** | 30; 12 |
* Устанавливается по заказу потребителя.
** Только для приборов классов точности 1,5; 2,5.
4. Начертание шкал однострелочных приборов должно выполняться по черт. 26 и по:
черт. 27 и 29 - для приборов класса точности 0,4* и 0,6;
черт. 28 и 30 - для приборов класса точности 1; 1,5; 2,5 и 4*.
* Устанавливается по заказу потребителя.

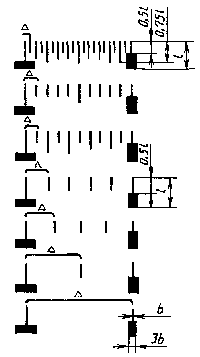

Δ - длина деления шкалы
Черт. 26
5. Число делений и начертаний шкал для узкопредельных приборов устанавливается в рабочих чертежах на прибор конкретного типа.
6. На шкале должно быть нанесено не менее трех оцифрованных отметок, в том числе обязательно на отметках, обозначающих начало и конец диапазона измерений. Как минимум, каждая десятая отметка шкалы должна быть оцифрована. Допускается оцифровывать каждую двадцатую отметку шкалы.
Числа отсчета шкалы должны быть расположены вертикально.
Расположение чисел отсчета относительно оцифрованных отметок устанавливается в рабочих чертежах на прибор конкретного типа.
Числа отсчета максимального значения вакуумметрического давления и минусовой температуры должны быть обозначены знаком «-» (минус).
Допускается наносить числа отсчета в начале и в конце диапазона температурной шкалы.
Допускается выполнять нулевую отметку для черт. 27 и 28 по черт. 29 и 30.
Утолщенная часть нулевой отметки (3b) может располагаться в пределах длины отметки.
Если отметка верхнего предела измерений выполнена не как оцифрованная, то допускается обозначать ее числом отсчета, размер которого уменьшен на 50 % по отношению к оцифрованной.

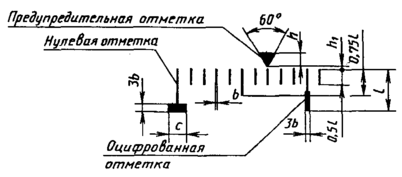

Черт. 27

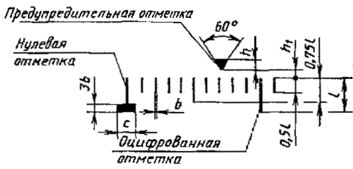

Черт. 28

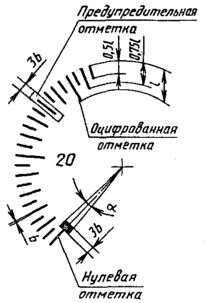

Черт. 29
Черт. 30.
7. Размеры отметок шкалы должны соответствовать табл. 15.
Таблица 15
мм
| Длина шкалы | Размер отметок шкалы | α или с | |||
| ℓ | b | h | h1 | ||
| До 60 включ. | От 3 до 6 | От 0,1 до 0,3 | Больше или равно 2 | Больше или равно 0,5 | Не более удвоенного абсолютного значения предела допускаемой основной погрешности |
| Св. 60 » 100 » | » 4 » 10 | » 0,1 » 0,4 | |||
| » 100 » 150 » | » 6 » 12 | » 0,2 » 0,6 | |||
| » 150 » 300 » | » 7 » 14 | » 0,3 » 0,8 | |||
| » 300 » 600 » | » 8 » 20 | » 0,4 » 1,2 | |||
Ширина отметок шкалы прибора класса точности 0,4* и 0,6 должна быть одинаковой.
* Устанавливается по заказу потребителя.
8. Допускаемые отклонения размеров отметок шкалы должны соответствовать указанным в табл. 16.
Таблица 16
мм
| Размер отметок шкалы | Допускаемое отклонение |
| Ширина b: | |
| до 0,5 | ±0,1 |
| св. 0,5 | ±0,2 |
| Длина ℓ: | |
| до 4,0 | ±0,2 |
| св. 4,0 | ±0,5 |
9. По заказу потребителя на циферблате допускается наносить предупредительную отметку, выполненную на черт. 27 - 30.
Предупредительная отметка должна находиться на одной из отметок шкалы.
Допускается наносить предупредительную отметку до края циферблата.
Допускается выполнять нулевую отметку в соответствии с черт. 29 и 30 для приборов с круговыми и дуговыми исполнениями шкал.
10. Для тягомеров, напоромеров и тягонапоромеров допускается наносить на шкале постоянный множитель.
11. Начертание температурной шкалы следует выполнять по черт. 31 - 34 и табл. 15 и 16.
Черт. 31
Черт. 32
Черт. 33
Черт. 34
Примечание к черт. 31-34. ℓ1=0,6ℓ.
12. Примеры разделения температурной шкалы на интервалы и нанесение числовых отметок приведены в табл. 17.
13. Допускается наносить на циферблате прибора вместо словесного обозначения условное графическое в соответствии с табл. 18.
Размеры условных обозначений устанавливают в рабочих чертежах на прибор конкретного типа.
Таблица 17
| Диапазон показаний | Пример разделения температурной шкалы на интервалы и нанесение числовых отметок для хладона NH3 | |
| давления, МПа (кгс/см2) | температуры, °С | |
| От -0,1 до 0,5 (от - 1 до 5) | От - 70 до 5 | |
| От 0 до 0,6 (от 0 до 6) | От - 70 до 10 | |
| От -0,1 до 0,9 (от - 1 до 9) | От - 70 до 20 | |
| От 0 до 1 (от 0 до 10) | От - 70 до 25 | |
| От 0 до 1,6 (от 0 до 16) | От - 70 до 40 | |
| От 0 до 1,5 (от 0 до 15) | ||
| От - 0,1 до 2,4, (от - 1 до 24) | От - 70 до 55 | |
| От 0 до 2,5 (от 0 до 25) | ||
| От - 0,1 до 4 (от - 1 до 40) | От - 70 до 75 | |
| От 0 до 4 (от 0 до 40) | ||
| От 0 до 0,4 (от 0 до 4) | От - 70 до 10 |
|
| От 0 до 0,6 (от 0 до 6) | От - 70 до 20 | |
| От - 0,1 до 0,9 (от - 1 до 9) | От - 70 до 40 | |
| От 0 до 1 (от 0 до 10) | От - 70 до 40 |
|
| От - 0,1 до 1,5 (от - 1 до 15) | От - 70 до 50 | |
| От 0 до 1,6 (от 0 до 16) | От - 70 до 60 | |
| От - 0,1 до 2,4 (от - 1 до 24) | От - 70 до 70 |
|
| От 0 до 2,5 (от 0 до 25) | От - 70 до 80 | |
| От 0 до 4 (от 0 до 40) | От-70 до 110 | |
| От 0 до 0,4 (от 0 до 4) | От - 120 до-50 |
|
| От 0 до 0,6 (от 0 до 6) | От - 120 до - 40 | |
| От - 0,1 до 0,9 (от - 1 до 9) | От - 120 до - 20 | |
| От 0 до 1 (от 0 до 10) |
| |
| От - 0,1 до 1,5 (от - 1 до 15) | От- 120 до- 10 | |
| От 0,1 до 1,6 (от 0 до 16) | ||
| От - 0,1 до 2,4 (от - 1 до 24) | От- 120 до 5 |
|
| От 0 до 2,5 (от 0 до 25) | ||
| От 0 до 4 (от 0 до 40) | От - 120 до 30 | |
| От-0,1 до 1,5 (от - 1 до 15) | От - 90 до 20 | |
| От - 0,1 до 2,4 (от - 1 до 24) | От - 90 до 30 | |
| От-0,1 до 4 (от - 1 до 40) | От - 90 до 60 | |
| От 0 до 0,4(от 0 до 4) | От -80 до 5 | |
| От - 0,1 до 0,5 (от - 1 до 5) | ||
| От 0 до 0,6 (от 0 до 6) | ||
| От - 0,1 до 0,9 (от - 1 до 9) | От - 80 до 20 | |
| От 0 до 1 (от 0 до 10) | От - 80 до 25 | |
| От - 0,1 до 1,5 (от - 1 до 15) | От - 80 до 40 | |
| От 0 до 1,6 (от 0 до 16) | ||
| От - 0,1 до 2,4 (от - 1 до 24) | От 80 до 60 | |
| От 0 до 2,5 (от 0 до 25) | ||
| От - 0,1 до 4 (от - 1 до 40) | От - 80 до 80 | |
| От 0 до 4 (от 0 до 40) | ||
| От 0 до 0,4 (от 0 до 4) | От - 90 до - 10 | |
| От 0 до 0,6 (от 0 до 6) | От - 90 до 0 | |
| От - 0,1 до 0,9 (от - 1 до 9) | От - 90 до 10 | |
| От 0 до 1 (от 0 до 10) | От - 90 до 20 | |
| От - 0,1 до 1,5 (от - 1 до 15) | От - 90 до 30 | |
| От 0 до 1,6 (от 0 до 16) | ||
| От - 0,1 до 2,4 (от - 1 до 24) | От - 90 до 50 | |
| От - 0,1 до 4 (от - 1 до 40) | От - 90 до 70 | |
| От 0 до 4 (от 0 до 40) | ||
| От 0 до 0,4 (от 0 до 4) | От - 60 до 30 | |
| От 0 до 0,6 (от 0 до 6) | От - 60 до 45 | |
| От 0 до 1 (от 0 до 10) | От - 60 до 65 | |
| От 0 до 1,6 (от 0 до 16) | От - 60 до 80 | |
Таблица 18
| Предмет обозначения | Наименование | обозначения | Примечание |
| Измеряемая среда | Кислород Маслоопасно |
| - |
| Ацетилен |
| ||
| Газ |
| Обозначение при градуировке или измерении среды | |
| Жидкость |
| ||
| Водород |
| ||
| Сероводород |
| ||
| Аммиак |
| ||
| Хладон |
| n - числовое обозначение хладона | |
| Диапазон измерений избыточного давления | Диапазон измерений равен диапазону показаний |
| - |
| Рабочее положение прибора | Рабочее положение с отклонением от вертикали (например 60°) |
| Рабочее положение 90° не обозначают |
| Горизонтальное положение |
|
