МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

ТИПОВОЙ РАСЧЁТ ПО КУРСУ

«ВЫЧИСЛИТЕЛЬНЫЕ МАШИНЫ СИСТЕМЫ И СЕТИ»

Студент: Момот И. В.

Группа: ТФ-7-02

Преподаватель: Зверьков В. П.

МОСКВА МЭИ 2004

Спроектировать вычислительную сеть для сбора информации с Nk = 3+N/3

(N-порядковый номер в группе) котельных расположенных на территории

10х10 км. Расстояние между котельными от 1 до 8 км. Предусмотреть центральный диспетчерский пункт, на котором должны быть размещены:

Сервер и 2 рабочие станции. . В каждой котельной должны быть установлены 1 рабочая станция для сбора и передачи информации на диспетчерский пункт. Поток информации о каждого котла 200 4-х байтовых сигналов плюс 100 общестанционных сигналов. Число котельных от 2 до 5.

Методика выполнения расчета

1. Расчет необходимой пропускной способности.

2. Рассмотреть и сравнить следующие варианты связи между котельными и ЦДП.

• xDSL модемы

• радиосвязь

1. Для построения ЛВС корпуса использовать оборудование производителя Cabletron.

Сервер:

Рабочая станция:

Программное обеспечение:

Итого:1681

В нашем случае будет 1 сервер и 10 рабочих станций (8 на котельных+2 на ЦДП).

Далее будут рассмотрены различные варианты построения сети. К данным конфигурациям будут добавляться компоненты необходимые для функционирования сети.

Все сети будут построены по топологи звезда. Внутренняя сеть ЦДП будет спроектирована отдельно и будет являться общей для всех вариантов.

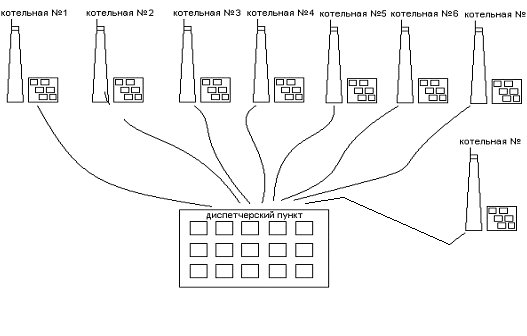

Внешний вид сети:

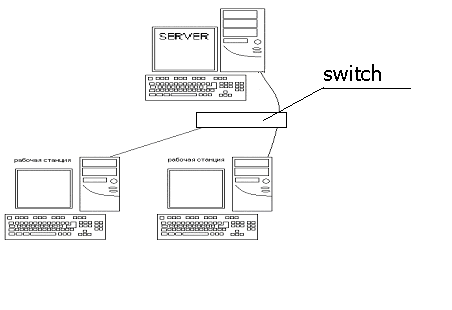

Рассмотрим сеть ЦДП. Построим её на витой паре . Сетевые карты интегрированы в материнские платы рабочих станций и сервера. Сеть будет выглядеть следующим образом.

Необходимое дополнительное оборудование:

№	Наименование	Цена
1	Cabletron 8-port Switch 10/100	73$
2	Кабель Витая пара UTP L5 1метр=0.15 70 м.	10,5$
3	6 коннекторов RJ-45 5level=0,4*6	2,4$
	Итого:	61,9$

Включим это оборудование в исходную конфигурацию, т.к. оно не будет меняться при различных способах построения ЛВС.

Цена всего оборудования-1355,9$=37965 руб.

Рассчитаем поток информации с каждого котла=200*5*4+100*4=4,29 Кбайт/с

=34,375 Кбит/с.

Сеть на базе xDSL связи.

xDSL является обобщенной аббревиатурой для технологий DSL (цифровая абонентская линия). DSL представляет собой технологию соединения пользователя и телефонной станции, которая позволяет значительно расширить используемый частотный диапазон имеющихся линии телефонной кабельной сети и предоставить пользователям современный уровень услуг.

Технологии xDSL позволяют использовать значительно более широкую полосу частот по сравнению с традиционными телефонными службами, что, в свою очередь, значительно увеличивает скорость приема и передачи информации. xDSL использует значительно более широкую полосу частот медной телефонной линии. Для использования полосы более высоких частот, чем спектр речевого сигнала, оборудование xDSL должно быть установлено на обоих концах линии (главный и второстепенный модемы), а сама физическая линия должна обеспечивать возможность передачи сигнала в необходимой полосе частот.

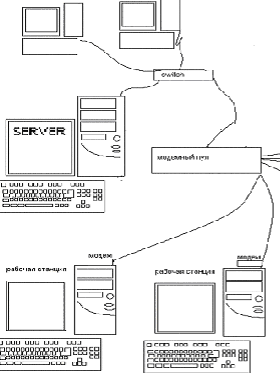

В нашем случае возможно применение симметричных модемов. Такая связь называется Long Reach Ethernet (что означает – протяженная), модемы поддерживают передачу одновременно по двум медным парам. Максимальная длина сегмента – до 1.5 км, нас вполне устраивает, так как это значительно перекрывает расстояния между корпусами. Такой модем подключается к порту свитча обычным UTP кабелем. Связь обеспечивает скорость – до 15 Мбит/сек, что нас более чем устраивает.

Чтобы подобрать DSL модем, составим сравнительную характеристику. В качетве рассматриваемых вариантов возьмем АDSL, SHDSL и VDSL модемы.

Опираясь на данные, полученное в сравнительной таблице, выбираем ADSL

ADSL соединение позволяет использовать уже проложенную городскую телефонную линию. (Используем стандарт ADSL,т.к. расстояние между котельными 1-8км.)

Максимальная пропускная способность модема: приём 8 Мбит/с,передача 1 мб.

Необходимая пропускная способность от каждой рабочей станции: 84 Кбит/с/ Пропускная способность удовлетворяет потребностям.

Необходимое оборудование:

№	Наименование	Цена
1	IPDSLAM Dlink DAS3218(USB)-16 ports	180$
2	7 x Модем Zyxel Omni ADSL USB EE ext.	385$
2	RJ21x16+2RJ45	35$
	Итого (с учётом монтажа):	600$

Сеть на базе радиосвязи.

Стандарт Radio Ethernet предусматривает организацию беспроводной связи на ограниченной территории с предоставлением нескольким абонентам равноправного доступа к общему радиоканалу. Базовый стандарт 802.11 определяет основные протоколы организации WLAN, в частности, для управления доступом к среде MAC (Medium Access Control) и для передачи сигналов в физической среде (протокол PHY - Physical layer protocol). В стандарте 802.11 определена сотовая архитектура системы. Каждая сота управляется базовой станцией, называемой точкой доступа (Access Point, AP), которая обслуживает рабочие станции пользователей в пределах своего радиуса действия, образуя базовую зону обслуживания (Basic Service Set, BSS). Максимальное расстояние между точками определяется двумя факторами: типом используемой антенны и наличием-отсутствием усилителя между сетевым устройством и антенной. Однако полоса используемых частот, которая определяет достижимую скорость передачи, ограничена как из-за влияния помех, так и из-за общей занятости радиодиапазонов.

В нашем случае к свободному порту коммутатора сервера присоединяем точку доступа со всенаправленной антенной. Коммутаторы корпусов соединяются с мостами (bridge), на мостах достаточно использовать узконаправленные антенны.

Используем оборудование производителя D-Link. Сейчас на рынке сетевых продуктов представлено 3 стандарта: IEEE 802.11a, 802.11b, 802.11g. Рассмотрим эти стандарты:

Стандарт 802.11b позволяет передавать данные на скорости до 11 Мбит/с и работает на частоте 2.4 ГГц. Более новый стандарт 802.11a позволяет передавать данные на скорости до 108 Мбит/с и работает на частоте 5 ГГц. Последние разработки в области беспроводных сетей привели к появлению устройств спецификации нового стандарта 802.11g. Это оборудование позволяет передавать данные на скоростях до 54 Мбит/с и раработает в диапазоне частот 2.4 ГГц – том же, что и устройства стандарта 802.11b. Это позволяет обеспечить совместимость со стандартом 802.11b.

В связи с тем, что рабочий диапазон стандарта 802.11a лежит вблизи 5 ГГц, стандарт 802.11g с вдвое меньшими несущими частотами вытгрывает по дальности стабильной связи, т.к. зона покрытия стандарта 802.11a больше.

Устройства стандарта 802.11g объединяют в себе преимущества перечисленных выше стандартов, работая на скоростях до 54 Мбит/с на частоте 2.4 ГГц, обеспечивая совместимость с устройствами стандарта 802.11b и увеличивая радиус доступности по сравнению с устройствами стандарта 802.11a.
