МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

ИНСТИТУТ ТЕПЛОЭНЕРГЕТИКИ И ТЕХНИЧЕСКОЙ ФИЗИКИ

КАФЕДРА АВТОМАТИЗАЦИИ СИСТЕМ УПРАВЛЕНИЯ

ТИПОВОЙ РАСЧЁТ ПО КУРСУ

«ВЫЧИСЛИТЕЛЬНЫЕ МАШИНЫ СИСТЕМЫ И СЕТИ»

Студент: Котов С.В.

Группа: ТФ-7-02

Преподаватель: Зверьков В. П.

МОСКВА МЭИ 2004

Спроектировать вычислительную сеть для сбора информации с Nk = 3+N/3

(N-порядковый номер в группе) котельных расположенных на территории

10х10 км. Расстояние между котельными от 1 до 8 км. Предусмотреть центральный диспетчерский пункт, на котором должны быть размещены:

Сервер и 2 рабочие станции. . В каждой котельной должны быть установлены 1 рабочая станция для сбора и передачи информации на диспетчерский пункт. Поток информации о каждого котла 200 4-х байтовых сигналов плюс 100 общестанционных сигналов. Число котельных от 2 до 5.

Методика выполнения расчета

1. Расчет необходимой пропускной способности.

2. Рассмотреть и сравнить следующие варианты связи между котельными и ЦДП.

• xDSL модемы

• радиосвязь

1. Для построения ЛВС корпуса использовать оборудование производителя Accton.

Сконфигурируем сервер и рабочие станции.

Сервер:

Рабочая станция:

Программное обеспечение:

Итого:1681

В нашем случае будет 1 сервер и 9 рабочих станций (7 на котельных+2 на ЦДП).

Далее будут рассмотрены различные варианты построения сети. К данным конфигурациям будут добавляться компоненты необходимые для функционирования сети.

Все сети будут построены по топологи звезда. Внутренняя сеть ЦДП будет спроектирована отдельно и будет являться общей для всех вариантов.

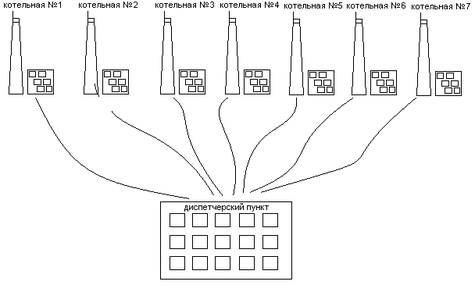

Внешний вид сети:

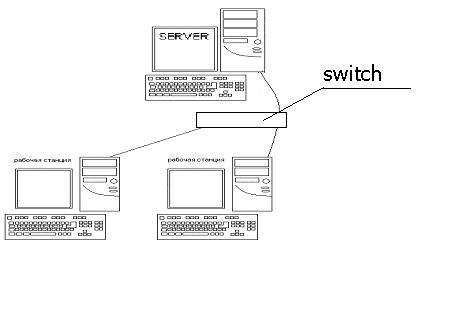

Рассмотрим сеть ЦДП. Построим её на витой паре . Сетевые карты интегрированы в материнские платы рабочих станций и сервера. Сеть будет выглядеть следующим образом.

Необходимое дополнительное оборудование:

№	Наименование	Цена
1	Accton 6-port Switch 10/100	49$
2	Кабель Витая пара UTP L5 1метр=0.15 70 м.	10,5$
3	6 коннекторов RJ-45 5level=0,4*6	2,4$
	Итого:	61,9$

Включим это оборудование в исходную конфигурацию, т.к. оно не будет меняться при различных способах построения ЛВС.

Цена всего оборудования-10822$=303015 руб.

Рассчитаем поток информации с каждого котла=200*5*4+100*4=4,29 Кбайт/с

=34,375 Кбит/с.

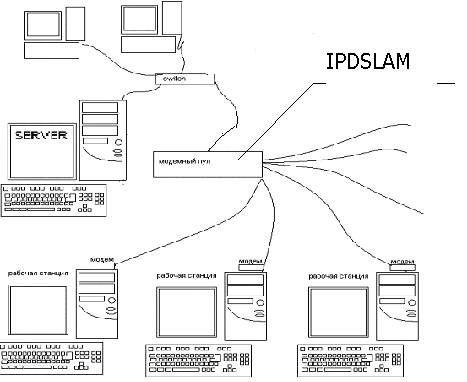

Сеть на базе xDSL связи.

ADSL соединение позволяет использовать уже проложенную городскую телефонную линию. (Используем стандарт ADSL,т.к. расстояние между котельными 1-8км.)

Максимальная пропускная способность модема: приём 8 Мбит/с,передача 1 мб.

Необходимая пропускная способность от каждой рабочей станции: 84 Кбит/с Пропускная способность удовлетворяет потребностям.

Необходимое оборудование:

№	Наименование	Цена
1	IPDSLAM Dlink DAS3216(USB)-16 ports	149$
2	7 x Dlink modem DSL200 (v.B11)	245$
2	RJ21x14+2RJ45	35$
	Итого (с учётом монтажа):	448$

Сеть на базе радиосвязи.

Используется радиооборудование, передающее сигнал с котельной на сервер, установленный в ЦДП..

К серверу необходимо присоединить радиооборудование со всенаправленной антенной, на котельных же будет достаточно направленной антенны.

Необходимое оборудование:

№	Наименование	Цена
1	Точка доступа Dlink DWL900AP+	84$
2	Антенна всенаправленная Dlink ANT-24-0800	116$
3	Радиокарта PCI Dlink DWL610	24$
2	7 шт.xАнтенна направленная PA2303	735$
3	Кабель СВЧ кабель (RG-58, 0.4 дБ/м@2,4 ГГц)8*20	960$
4	SMA коннектор 16шт.	4.8$
	Итого (с учётом монтажа):	1923$

Данные радиомодемы позволяют передавать данные со скоростями до 11 Мбит/с.

Соединяются рабочие станции с радиомодемом посредством сетевой платы и витой пары 5й категории, радиомодем с антенной- высокочастотным коаксиальным кабелем RG-58.

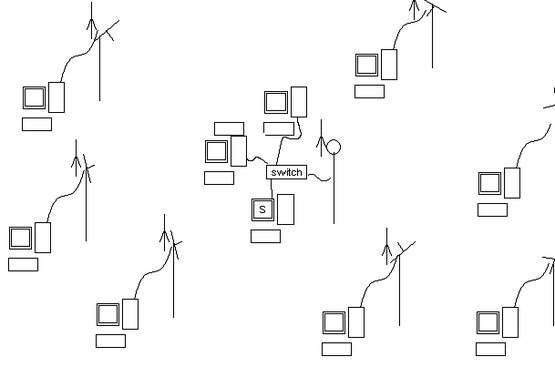

Сеть будет выглядеть так:

Вывод:В результате видим,что сеть на базе радио связи дороже,а пропукной способности ADSL связи достаточно для нашего потока данных. Следовательно будем использовать ADSL связь.
