ДЗ: Вариант 17 - ДЗ вариант 17

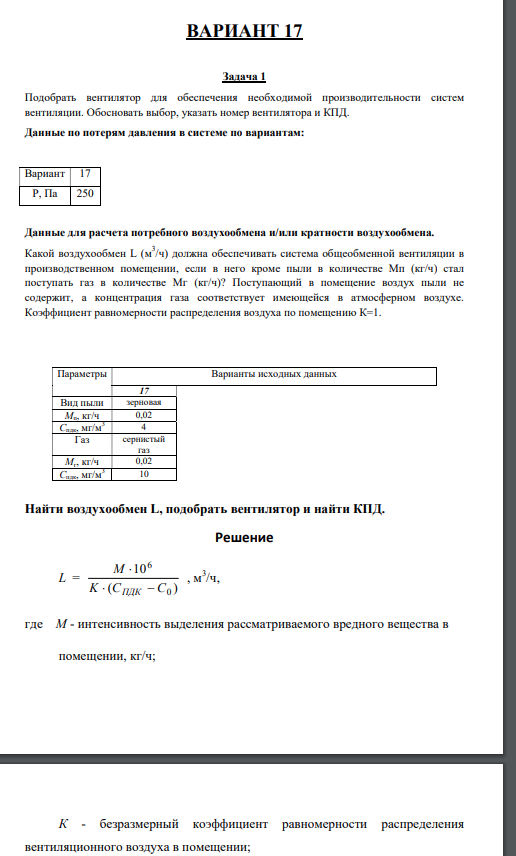

ВАРИАНТ 17
Задача 1 Подобрать вентилятор для обеспечения необходимой производительности систем вентиляции. Обосновать выбор, указать номер вентилятора и КПД. Данные по потерям давления в системе по вариантам:
Данные для расчета потребного воздухообмена и/или кратности воздухообмена. Какой воздухообмен L (м3 /ч) должна обеспечивать система общеобменной вентиляции в производственном помещении, если в него кроме пыли в количестве Мп (кг/ч) стал поступать газ в количестве Мг (кг/ч)? Поступающий в помещение воздух пыли не содержит, а концентрация газа соответствует имеющейся в атмосферном воздухе. Коэффициент равномерности распределения воздуха по помещению К=1.

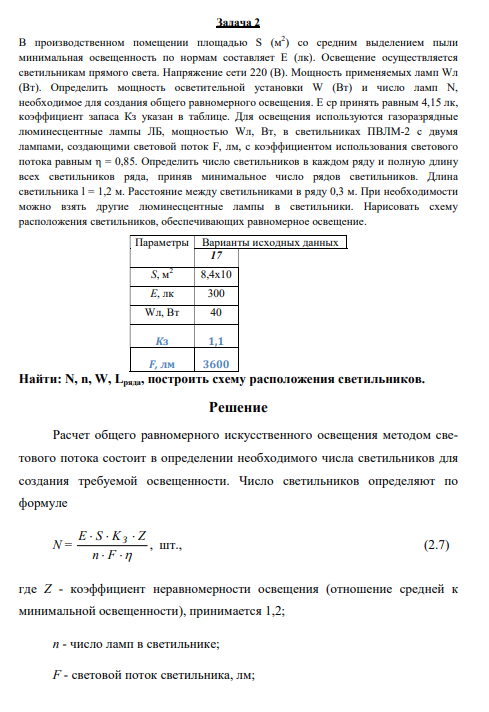

Задача 2
В производственном помещении площадью S (м2 ) со средним выделением пыли минимальная освещенность по нормам составляет Е (лк). Освещение осуществляется светильникам прямого света. Напряжение сети 220 (В). Мощность применяемых ламп Wл (Вт). Определить мощность осветительной установки W (Вт) и число ламп N, необходимое для создания общего равномерного освещения. Е ср принять равным 4,15 лк, коэффициент запаса Кз указан в таблице. Для освещения используются газоразрядные люминесцентные лампы ЛБ, мощностью Wл, Вт, в светильниках ПВЛМ-2 с двумя лампами, создающими световой поток F, лм, с коэффициентом использования светового потока равным η = 0,85. Определить число светильников в каждом ряду и полную длину всех светильников ряда, приняв минимальное число рядов светильников. Длина светильника l = 1,2 м. Расстояние между светильниками в ряду 0,3 м. При необходимости можно взять другие люминесцентные лампы в светильники. Нарисовать схему расположения светильников, обеспечивающих равномерное освещение.

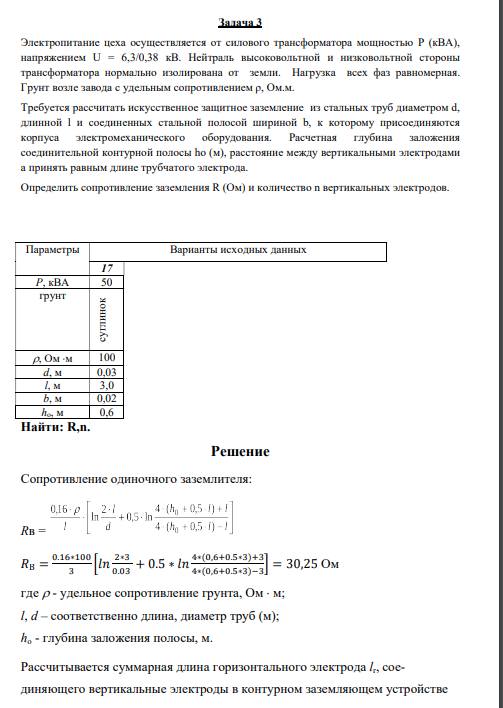

Задача 3
Электропитание цеха осуществляется от силового трансформатора мощностью Р (кВА), напряжением U = 6,3/0,38 кВ. Нейтраль высоковольтной и низковольтной стороны трансформатора нормально изолирована от земли. Нагрузка всех фаз равномерная. Грунт возле завода с удельным сопротивлением ρ, Ом.м. Требуется рассчитать искусственное защитное заземление из стальных труб диаметром d, длинной l и соединенных стальной полосой шириной b, к которому присоединяются корпуса электромеханического оборудования. Расчетная глубина заложения соединительной контурной полосы hо (м), расстояние между вертикальными электродами а принять равным длине трубчатого электрода. Определить сопротивление заземления R (Ом) и количество n вертикальных электродов
