Отчет по ЛР №14 - Исследование переходных процессов в цепя с одним реактивным элементом (1267062)
Текст из файла
Цель работы: Научиться экспериментально определять постоянную времени электрических цепей и изучить влияние параметров цепей на характер переходного процесса. Приобрести навыки применения электронного осциллографа для исследования быстроперетекающих процессов.

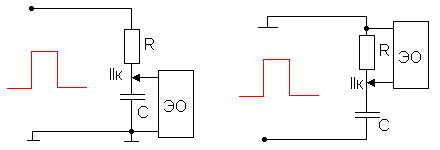

Рабочая схема
-
Измерение E1 и E2, tu1 и tu2 с помощью осциллографа.
U = 2в, f = 1,5КГц
E1 = 2в tu1 = 0,25мс
E2 = 2в tu2 = 0,25мс
-
измерение начальных и установленных значений снятых напряжений.
R = 3000 Ом C = 0.015 мкФ
| Umвх | UR(0) | URпр | UC(0) | UCпр | Rn | ||||||
| мм | В | мм | В | мм | В | мм | В | мм | В | Ом | |
| 1 | 20 | 2 | 0 | 0 | 20 | 2 | 20 | -2 | 40 | 4 | - |
-

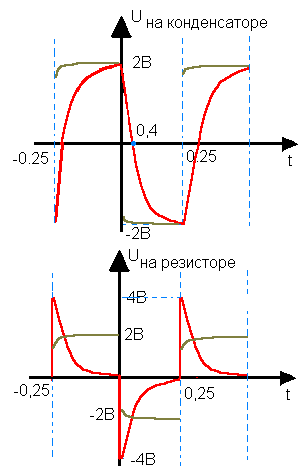

Определение и расчет постоянной времени
![]()
:
-

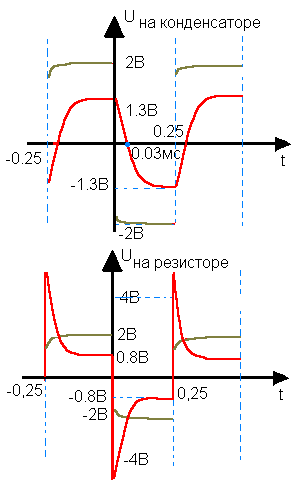

расчет параметров при подключении Rn параллельно С:
| Umвх | UR(0) | URпр | UC(0) | UCпр | Rn | ||||||
| мм | В | мм | В | мм | В | мм | В | мм | В | Ом | |
| 2 | 20 | 2 | 8 | 2 | 8 | 0.8 | 13 | 1.3 | 13 | -1.3 | 6000 |
Вывод:
Нагрузка подключенная параллельно конденсатору уменьшает его напряжение
