Кодово-импульсная модуляция заключается в том, что в точках дискретизации модулирующего сигнала производится квантование его значений и кодирование квантованных значений, как правило, в двоичной системе исчисления. Кодированные значения затем передаются при помощи соответствующей кодовой последовательности стандартных символов.

15.5. Модуляция символьных и кодовых данных [25].

В настоящее время информация передается по каналам связи в основном в цифровой форме. Числа при передаче с периодом Т поступают от источника информации и называются символами (symbol), а частота передачи символов – символьной скоростью (symbol rate) f_T=1/T.

Символьные последовательности являются дискретными квантованными сигналами, которые формируются следующим образом. Весь диапазон сигнала s(t) делится на Q_s разрешенных уровней с некоторым шагом q. Сигнал s(t) дискретизируется с равномерным шагом, а мгновенные значения отсчетов сигнала округляются до ближайшего разрешенного уровня Q_s(t). Полученный сигнал называется квантованным АИМ (КАИМ). Значения сигнала Q_s(t) отличаются от s(t) на так называемый шум квантования, которым определяется погрешность восстановления исходного сигнала. С увеличением числа уровней квантования шум квантования уменьшается. Наличие шума является недостатком цифровых методов передачи, однако она открывает и новые возможности передачи. В частности, зная всю шкалу разрешенных уровней на приеме, можно "очистить" сигнал от внешних помех, если их уровень меньше 0,5q. Каждому из возможных символов Q_s устанавливается определенный набор параметров несущего колебания, которые поддерживаются постоянными на интервале Т до прихода следующего символа. Это означает преобразование последовательности чисел в ступенчатый сигнал (кусочно-постоянная интерполяция) который используется в качестве модулирующего сигнала. Соответственно, параметры несущего колебания, на которые переносится ступенчатый сигнал, также меняются скачкообразно. Такой способ модуляции несущей называется манипуляцией (keying), и может выполняться с использованием всех рассмотренных методов модулирования.

Амплитудно-манипулированные сигналы простейшего типа представляют собой последовательности радиоимпульсов, разделенные паузами. Такие сигналы используются в радиотелеграфии и в системах передачи дискретных данных. Форма огибающей радиоимпульсов в общем случае может быть произвольной, паузы могут отличаться по длительности от радиоимпульсов.

На рис. 15.5.1. приведен пример амплитудно-манипулированного сигнала:

u(t) = U_mcos 2f_ot,

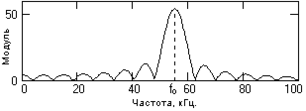

Рис. 15.5.1. АМП-сигнал. Рис. 15.5.2. Модуль спектра АМП-сигнала.

с прямоугольной П-формой огибающей. Соответственно, в частотной области спектр АМП – сигнала образуется сверткой спектра огибающей функции (в данном случае – спектра прямоугольного импульса) со спектром косинусного колебания (дельта - функции на частоте f_o). Модуль спектральной плотности сигнала приведен на рис. 15.5.2. Спектр прямоугольного импульса довольно слабо затухает и простирается неограниченно далеко, а поэтому его использование в качестве огибающей АМП - сигнала не рекомендуется, хотя и является наиболее простым по техническому исполнению.

Рис. 15.5.3. Рис. 15.5.4.

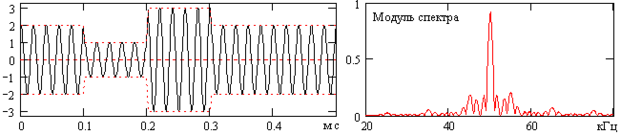

На рис. 15.5.3. приведен пример формы классического АМП сигнала при передаче нескольких символов, каждому из которых соответствует индивидуальная амплитуда несущей частоты при постоянной длительности интервалов посылки. Модуль спектра сигнала приведен на рис. 15.5.4 и тоже имеет достаточно большую ширину значимой части спектра вокруг несущей частоты.

Рис. 15.5.5.

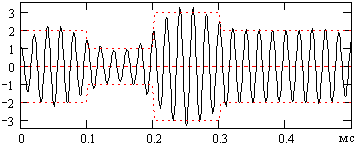

Естественно, что при передаче данных частотный диапазон канала передачи данных ограничивается значимой частью спектра, ширина которого устанавливается по допустимой степени искажения приемных сигналов. Степень искажения сигналов существенно зависит от длительности посылок. Пример искажения вышеприведенного сигнала при ограничении спектра интервалом 40-60 кГц приведен на рис. 15.5.5.

Угловая манипуляция, как правило, использует частотные методы модулирования, в которых каждому возможному значению передаваемого символа сопоставляется индивидуальное значение частоты гармонической несущей. При этом в точках сопряжения интервалов посылок могут происходить скачки напряжения, с соответствующим усложнением спектра модулированного сигнала. Самый простой способ – синусоидальное начало несущей на каждом интервале с кратным количеством периодов несущей в посылке. При более сложных способах, независимых от точного сопряжения несущих частот с интервалами посылок, осуществляется управление скоростью изменения фазы несущих на границах посылок.

Демодуляция сигналов осуществляется корреляционными методами. Сущность методов – вычисление взаимной корреляции между принимаемым сигналом и набором опорных частот, используемых при модулировании, с идентификацией символов по максимумам взаимной корреляции.

Для повышения помехоустойчивости передачи данных желательно, чтобы разносимвольные посылки были некоррелированны. Если для бинарных символов 0 и 1 принять частоты посылок равными

s₀(t) = cos _o(t), s₁(t) = cos ₁(t),

то их ВКФ при нулевом временном сдвиге определится выражением:

B₀₁(0) = s₀(t) s₁(t) dt = ½ (sin (ω₁+ω_o)T)/(ω₁+ω_o) + ½ (sin (ω₁-ω_o)T)/(ω₁-ω_o).

При (ω₁+ω_o)T >> 1 первым слагаемым можно пренебречь, оно много меньше второго. А второе слагаемое обращается в нуль при (ω₁+ω_o)T = πk, где k = 1, 2, ... – целое число. Отсюда, минимальное значение между частотами манипуляции для некоррелированных посылок определяется выражениями:

ω_min = /T, f_min = 1/2T = f_T/2,

где f_T – символьная скорость.

Фазовая манипуляция применяется значительно реже, в связи со значительными сложностями измерения абсолютных значений начальных фаз в посылках. Проще определяется относительный фазовый сдвиг в соседних посылках, поэтому обычно используется фазоразностная манипуляция.

литература

1. Баскаков С.И. Радиотехнические цепи и сигналы Учебник для вузов.- М. Высшая школа, 1988.

25. Сергиенко А.Б. Цифровая обработка сигналов. – СПб.: Питер, 2003. – 608 с.
