В соответствии огибающей модулированного сигнала форме модулирующего сообщения нетрудно убедиться вычислением модуля аналитического сигнала z(t) = u(t) + (см. тему "Аналитические сигналы").

При u(t) = U_m[1+ М_n·s(t, n)] cos _o(t), квадратурное дополнение сигнала определяется преобразованием Гильберта и равно = U_m[1+ М_n·s(t, n)] sin _o(t). Огибающая сигнала:

|z(t)| = = = U_m[1+ М_n·s(t,n)].

Автокорреляционная функция АМ-сигналов:

B_u() = u(t) u(t-) dt. (15.1.12)

Постоянная фаза сигнала не влияет на форму АКФ. При u(t)=U(t)·cos _ot получаем:

cos _ot · cos _o(t-) = 0.5 cos _o + 0.5 cos _o2t-).

B_u() = U(t)U(t-) dt + 0.5 U(t)U(t-) cos _o2t-) dt. (15.1.13)

Второй интеграл в формуле АКФ существенно меньше первого (произведение медленно меняющейся функции U(t)U(t-) и сильно осциллирующего члена с частотой 2_o) и им можно пренебречь. Первый интеграл представляет собой АКФ сигнала U(t). Отсюда:

Рис. 15.1.7.

B_u()  B_U(). (15.1.14)

Полная энергия сигнала за счет усреднения по высокочастотным колебаниям:

B_u(0)  (1/2) B_U(0).

При бесконечной энергии сигнала:

B_u() = . (15.1.15)

На рис. 15.1.7 приведена типичная форма автокорреляционных функций однотонального модулированного сигнала при М=1 и U_m=1.

Демодуляция АМ-сигналов может выполняться несколькими способами.

Самый простой способ – двухполупериодное детектирование (вычисление модуля сигнала) с последующим сглаживанием однополярных полупериодов несущей фильтром низких частот.

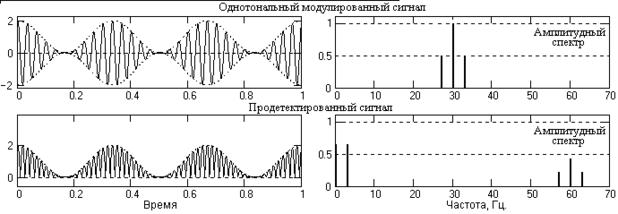

На рис. 15.1.8 приведен пример изменения однотонального амплитдно-модулированного сигнала и его физического спектра при детектировании (в реальной односторонней шкале частот и в реальной шкале амплитудных значений гармоник колебаний). Параметры представленного сигнала: несущая частота 30 Гц, частота модуляции 3 Гц, коэффициент модуляции М=1.

Рис. 15.1.8. Изменение однотонального модулированного сигнала при детектировании

Как видно на рисунке, при детектировании спектр модулированного сигнала становится однополярным, переходит на основную несущую частоту 2_ и уменьшается по энергии. Основная часть энергии (более 4/5) трансформируется в область низких частот и распределяется между постоянной составляющей и выделенной гармоникой сигнала модуляции в зависимости от значения коэффициента модуляции М. При М=1 энергии равны, при М=0 (в отсутствие сигнала модуляции) вся энергия переходит на постоянную составляющую.

Кроме этих составляющих в спектре появляются также 2-я, 3-я и более высокие гармоники детектированного модулированного сигнала (т.е. на частотах 4_o±, 6_o±, и т.д.), которые не показаны на рисунке. Энергия второй гармоники не превышает 2%, а остальных и вовсе незначительна. Демодуляторы сигнала выделяют после детектирования только низкочастотный информационный сигнал и подавляют все остальные частоты, включая постоянную составляющую (низкочастотный фильтр с подавлением постоянной составляющей).

Очевидно также, что в случае перемодуляции сигнала исходный информационный сигнал будет восстанавливаться с ошибкой.

Другой распространенный метод – синхронное детектирование. При синхронном детектировании модулированный сигнал умножается на опорное колебание с частотой несущего колебания. Без учета фазовых углов колебаний:

y(t) = u(t) cos _ot = U(t) cos _ot·cos _ot = ½ U(t) + ½ U(t) cos 2_ot. (15.1.16)

Рис. 15.1.9.

Как следует из этого выражения, сигнал разделяется на два слагаемых, первое из которых повторяет исходный модулирующий сигнал, а второе повторяет модулированный сигнал на удвоенной несущей частоте 2_о.

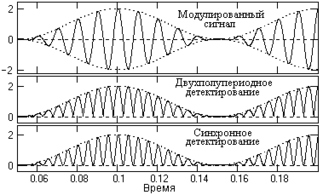

На рис. 15.1.9 приведено визуальное сопоставление двухполупериодного и синхронного детектирования, которое наглядно показывает практически полное подобие процессов. Но форма новой несущей при синхронном детектировании является чистой гармоникой, в отличие от двухполупериодного детектирования.

Физический амплитудный спектр сигналов после демодуляции однозначно соотносится со спектром входного модулированного сигнала: амплитуды гармоник модулированного сигнала на частоте 2_о в два раза меньше амплитуд входного сигнала, постоянная составляющая равна амплитуде несущей частоты _o и не зависит от глубины модуляции, амплитуда информационного демодулированного сигнала в 2 раза меньше амплитуды исходного модулирующего сигнала.

Рис. 15.1.10.

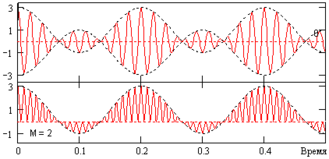

Замечательной особенностью синхронного детектирования является полная независимость от глубины модуляции, т.е. коэффициент модуляции сигнала может быть больше 1. Пример синхронного детектирования перемодулированного сигнала приведен на рис. 15.1.10.

Однако при синхронном детектировании требуется точное совпадение фаз и частот опорного колебания демодулятора и несущей гармоники АМ-сигнала. При сдвиге фазы опорного колебания на  относительно несущей частоты выходной сигнал демодулятора оказывается умноженным на косинус фазовой ошибки:

y(t) = U(t) cos _ot·cos(_ot-) = ½ U(t) cos(-) + ½ U(t) cos(2_ot-),

и амплитуда сигнала занижается, а при =/2 становится равной нулю.

При сдвиге частоты между несущим и опорным колебаниями сигнал демодулятора оказывается умноженным на гармоническое колебание с разностной частотой:

y(t) = U(t) cos _ot·cos(_ot-) = ½ U(t) cos(-t) + ½ U(t) cos((2_o-)t),

при этом выходной сигнал демодулятора начинает пульсировать с частотой биений (beat) .

Для синхронизации опорного колебания с несущей частотой сигнала в составе демодуляторов используются следящие системы фазовой автоподстройки опорной частоты.

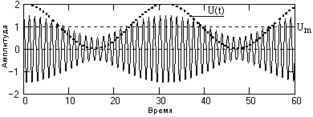

Рис. 15.1.11. Балансная модуляция.

Балансная амплитудная модуляция или АМ с подавлением несущей частоты (АМ-ПН). Как следует из вышеприведенных данных, основная доля мощности АМ – сигнала приходится на несущую частоту. При балансной модуляции производится перемножение двух сигналов – модулирующего и несущего, при котором происходит подавление несущего колебания и КПД модуляции становится равным 100%. Так, для однотонального сигнала при U(t) = Mcos t имеем:

u(t) = U_mMcos tcos _ot = (U_mM/2){cos[(_o+)t] + cos[(_o-)t]}, (15.1.17)

т.е. однотональный модулирующий сигнал переносится на биения двух высоких частот. Пример сигнала с балансной модуляцией приведен на рис. 15.1.11. Амплитудный спектр сигнала подобен приведенному на рис. 15.1.4 с отсутствующей несущей частотой _o. Аналогично, многотональный балансно - модулированный сигнал имеет две симметричные относительно частоты _o группы верхних и нижних боковых колебаний:

u(t) = (U_m/2){ M_ncos[(_o+_n)t_n] + M_ncos[(_o+_n)t_n]}. (15.1.18)

Подавление несущей частоты определяется следующим. При переходе огибающей биений U(t) через нуль фаза несущей частоты высокочастотного заполнения скачком изменяется на 180⁰, поскольку функция косинуса огибающей имеет разные знаки слева и справа от нуля. При этом в высокодобротной системе (с малыми потерями энергии), настроенной на частоту _o, колебания, возбужденные одним периодом биений, гасятся последующим периодом.

Однако балансная модуляция не получила широкого распространения в связи с трудностями, возникающими при демодуляции сигналов. В принципе, синхронное детектирование позволяет выполнять демодуляцию без каких-либо проблем, но при условии известной несущей частоты сигнала и точной фазовой синхронизации опорной частоты с несущей. Но во входном сигнале АМ-ПН несущая частота отсутствует. Для снятия этой трудности обычно применяют неполное подавление несущей и оставляют в модулированном сигнале определенный "остаток" несущей (пилот-сигнал), который и используется для фазочастотной автосинхронизации при демодуляции.

Однополосная амплитудная модуляция. При идентичности информации в группах верхних и нижних боковых частот нет необходимости в их одновременной передаче. Одна из них перед подачей сигнала в канал связи может быть удалена, чем достигается двукратное сокращение полосы занимаемых сигналом частот. Уравнение сигнала с одной боковой полосой (ОБП – сигнал, single side band - SSB) может быть получено непосредственно из 15.1.11. Для верхней (знаки '+' во втором слагаемом) или нижней (знаки '-') боковой полосы:

u(t) = U_mcos(_ot+_o) + (U_m/2) M_ncos[(_o±_n)t_o_n]. (15.1.19)

Рис. 15.1.12. Однополосная амплитудная модуляция.

Внешняя форма сигнала ОБП (пример на рис. 15.1.12 при однотональной модуляции) сходна с обычным АМ – сигналом, но ее огибающая, как это можно заметить, отличается от огибающей U(t), заданной при модуляции при М = 1 (показана пунктиром).

Для демодуляции ОБП – сигнала может использоваться как двухполупериодное, так и синхронное детектирование, со всеми особенностями, присущими этим методам. Результаты демодуляции отличаются от демодуляции АМ – сигналов только в 2 раза меньшей амплитудой выходных сигналов.

При однополосной модуляции также возможно подавление несущей частоты (полное или частичное), что позволяет полнее использовать мощность передатчика.

Полярная модуляция решает конкретную техническую задачу – передачу двух сигналов одновременно, что требуется, например, в стереовещании или при передаче стереоснимков. Рассмотрим это на примере стереосигналов.

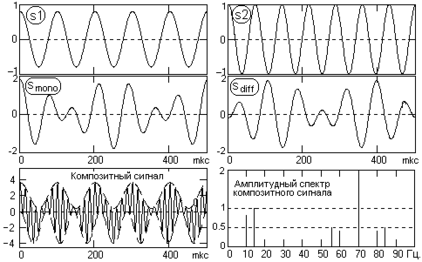

В системе стереовещания необходимо передавать два сигнала s₁(t) и s₂(t) одновременно (левый и правый каналы) при условии совмещения с монофоническими приемниками. Для выполнения этого условия создается специальный модулирующий сигнал. Процесс создания сигнала поясняется на рис. 15.1.13, где в качестве канальных сигналов приняты моногармоники s1 и s2.

Рис. 15.1.13. Полярная модуляция.

Специальный модулирующий сигнал формируется из двух сигналов - монофонического и разностного. Монофонический сигнал образуется суммой сигналов в каналах, разностный – разностью сигналов:

s_mono(t) = s₁(t) + s₂(t),

s_diff(t)= s₁(t) - s₂(t),

что позволяет восстанавливать исходные сигналы каналов:
