s₁(t)=(s_mono(t)+s_diff(t))/2,

s₂(t) = (s_mono(t) - s_diff(t))/2.

Монофонический сигнал является основным и не изменяется по частоте, что позволяет принимать его монофоническим приемникам. Для одновременной передачи разностного сигнала монофонический сигнал суммируется с поднесущей частотой _sc (subcarrier), которая располагается за звуковым диапазоном частот монофонических приемников (в области ультразвука), и модулируется разностным сигналом (с установкой коэффициента модуляции значением смещения А_о):

s(t) = s_mono(t) + (A_o + s_diff(t))·cos _sct.

Полученный сигнал называют композитным стереосигналом. Именно он используется в качестве модулирующего сигнала для любого метода модуляции, в том числе и для угловой модуляции, которая будет рассматриваться ниже. Как видно на рис. 15.1.13, верхняя и нижняя огибающие композитного сигнала с точностью до постоянной составляющей соответствуют первому и второму сигналу стереоканалов, что позволяет достаточно просто выделять эти сигналы на приемной стороне. На практике поднесущую частоту композитного сигнала обычно частично или целиком подавляют. Подавление поднесущей выполняется изменением значения смещения А_о0, при этом разностный сигнал переходит в режим перемодуляции, а динамический диапазон амплитуд композитного сигнала уменьшается в два раза.

15.2. Сигналы с угловой модуляцией [1,25].

При угловой модуляции (angle modulation) в несущем гармоническом колебании u(t) = U_mcos(t+) значение амплитуды колебаний U_m остается постоянным, а информация s(t) переносится либо на частоту , либо на фазовый угол . И в том, и в другом случае текущее значение фазового угла гармонического колебания u(t) определяет аргумент (t) = t+, который называют полной фазой колебания.

Фазовая модуляция (ФМ, phase modulation - PM). При фазовой модуляции значение фазового угла (t) несущей частоты колебаний _o пропорционально амплитуде модулирующего сигнала s(t). Уравнение ФМ – сигнала:

u(t) = U_m cos[_ot + (t)], (t) =  s(t). (15.2.1)

Коэффициент пропорциональности  называется индексом фазовой модуляции. Полная фаза колебаний несущей в текущие моменты времени соответственно определяется выражением:

(t) = ₀t + s(t).

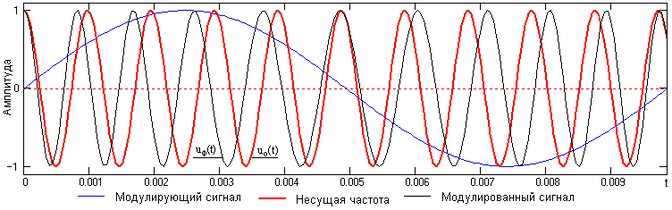

Пример однотонального ФМ – сигнала приведен на рис. 15.2.1. При s(t) = 0, ФМ – сигнал является простым гармоническим колебанием и показан функцией u_o(t). С увеличением значений s(t) полная фаза колебаний (t) нарастает быстрее и опережает линейное нарастание _ot. Соответственно, при уменьшении значений s(t) скорость роста полной фазы во времени спадает. В моменты экстремальных значений s(t) абсолютное значение фазового сдвига  между ФМ – сигналом и значением _ot немодулированного колебания также является максимальным и носит название девиации фазы.

Рис. 15.2.1. Фазомодулированный сигнал.

Для колебаний с угловой модуляцией применяется также понятие мгновенной частоты (instantaneous frequency), под которой понимают производную от полной фазы по времени:

ω(t) = (t)/dt = ω_o +  ds(t)/dt.

Полная фаза колебаний в произвольный момент времени может быть определена интегрированием мгновенной частоты:

(t) = ω(t) dt +_o,

где _o = const – произвольная постоянная интегрирования.

Частотная модуляция (ЧМ, frequency modulation - FM) характеризуется линейной связью модулирующего сигнала с мгновенной частотой колебаний, при которой мгновенная частота колебаний образуется сложением частоты высокочастотного несущего колебания _o со значением амплитуды модулирующего сигнала с определенным коэффициентом пропорциональности  - девиацией частоты:

(t) = _o + s(t). (15.2.2)

Соответственно, полная фаза колебаний:

tω_o(t) +  s(t) dt +_o,

Уравнение ЧМ – сигнала:

u(t) = U_m cos(ω_ot+ s(t) dt +_o). (15.2.3)

Частотная и фазовая модуляция взаимосвязаны. Если изменяется начальная фаза колебания, изменяется и мгновенная частота, и наоборот. По этой причине их и объединяют под общим названием угловой модуляции (УМ). По форме колебаний с угловой модуляцией невозможно определить, к какому виду модуляции относится данное колебание, к ФМ или ЧМ, а при достаточно гладких функциях s(t) формы сигналов ФМ и ЧМ вообще практически не отличаются.

Однотональная угловая модуляция. Рассмотрим гармонический модулирующий сигнал с постоянной частотой колебаний ω. Начальная фаза ФМ колебаний:

(t) =  sin t,

где  - индекс угловой модуляции (modulation index), которым задается интенсивность колебаний начальной фазы. Полная фаза модулированного сигнала с учетом несущей частоты ω_о:

t_ot +  sin t.

Уравнение модулированного сигнала:

u(t) = U_m cos(_ot +  sin t). (15.2.4)

Мгновенная частота колебаний:

ω(t) = d(t)/dt = _o +  cos t.

Как следует из этих формул, и начальная фаза, и мгновенная частота изменяется по гармоническому закону. Максимальное отклонение от среднего значения ω_о характеризует девиацию частоты (frequency deviation) при ФМ модуляции и равно ω_d = . Отсюда, индекс угловой модуляции равен отношению девиации частоты к частоте модулирующего сигнала:

 = ω_d/ (15.2.5)

Для ЧМ колебаний начальная фаза сигнала определяется выражением:

(t) =  sin t,

а мгновенная частота колебаний выражением:

t_o +  cos t.

Соответственно, полная фаза и уравнение модулированного сигнала:

(t) = d(t)/dt = _ot +  cos t,

u(t) = U_m cos (t)t).

Различия между частотной и фазовой модуляцией проявляются при изменении частоты  модулирующего сигнала.

При фазовой модуляции девиация частоты прямо пропорциональна , а индекс угловой модуляции от частоты модулирующего сигнала не зависит:

 = const, ω_d =

Напротив, при ЧМ постоянным параметром модуляции является девиация частоты, при этом индекс модуляции обратно пропорционален частоте модулирующего сигнала:

ω_d = const,  = ω_d/

Спектры сигналов с угловой модуляцией.

Формулу (15.2.4) однотональной модуляции можно преобразовать к виду:

u(t) = U_mcos(sin(t)) cos(_ot) - U_msin(sin(t)) sin(_ot). (15.2.6)

При малых значениях индекса угловой модуляции (<<1, узкополосная модуляция) имеют место приближенные равенства:

cos(sin t)  1, sin(sin t)  sin _ot.

При их использовании в (15.2.6), получаем:

u(t)  U_mcos _ot + (U_m/2) cos[(_o+)t] + (-U_m/2) cos[(_o-)t]. (15.2.7)

Сравнение данного выражения с формулой АМ – сигнала (15.1.4) позволяет сделать вывод, что амплитудные спектры однотональных ФМ и ЧМ сигналов при <<1 практически аналогичны АМ сигналам и также содержат верхнюю и нижнюю боковые частоты _o+ и _o- Различие заключается только в смене знака амплитуды нижней боковой частоты на минус, т.е. в дополнительном фазовом сдвиге нижней боковой частоты на 180⁰ относительно верхней боковой частоты. Соответственно, гармонические АМ сигналы могут быть трансформированы в ЧМ сигналы изменением на 180^о начальной фазы одной из боковых полос. Заметим также, что при малых значениях индекса  основная мощность сигнала (как и в АМ) приходится на несущую частоту.

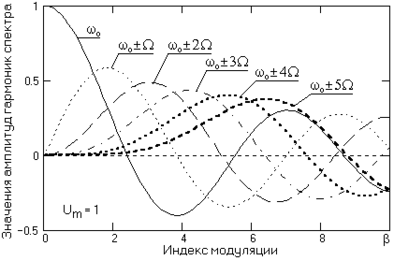

Рис. 15.2.2. Амплитуды гармоник сигналов с угловой модуляцией.

Математическая модель однотональных ЧМ и ФМ сигналов с любым значением индекса модуляции  в общем случае получается разложением функции (15.2.4) в следующий ряд:

u(t)=U_m J_k() cos[(_o+k)t],

где J_k() – функция Бесселя k-го индекса от аргумента . Из этого уравнения следует, что спектр сигнала содержит бесконечное число составляющих - нижних и верхних боковых колебаний, с частотами _ok которые соответствуют гармоникам частоты модуляции, и с амплитудами, пропорциональными значениям J_k(). Амплитуды пяти первых гармоник и несущей частоты при U_m=1 в зависимости от индекса модуляции приведены на рис. 15.2.2.

При малой величине индекса  значимые амплитудные значения имеют только первые гармоники. С ростом величины  количество значимых боковых составляющих увеличивается, а энергия сигнала перераспределяется на боковые составляющие. Функции Бесселя имеют колебательный характер, поэтому спектр при удалении от несущей частоты ω_о спадает немонотонно. На рис. 15.2.2 можно также видеть, что при определенных значениях индекса модуляции (2.405, 5.52, 8.654 и т.д.) несущая частота _o в спектре сигнала полностью отсутствует. Форма амплитудный спектров модулированных сигналов при разных индексах модуляции приведена на рис. 15.2.3.

Рис. 15.2.3. Модули спектров ЧМ сигнала при разных индексах модуляции.

(несущая частота 2500 Гц, гармоника модуляции 25 Гц, шкала частот в Гц относительно несущей)

С ростом индекса модуляции полоса частот, занимаемая сигналом, расширяется. Практическая ширина спектра сигнала с угловой модуляцией определяется по формуле:

П_практ = 2(+1), (15.2.8)

т.е. спектральными составляющими с номерами k>(+1) пренебрегают. Формирование реальных сигналов, как правило, выполняется при >>1, при этом эффективная ширина спектра равна удвоенной девиации частоты:

П_практ  2_d. (15.2.9)

Отсюда следует, что по сравнению с АМ – сигналами, полоса частот которых равна 2, для передачи сигналов с угловой модуляцией требуется полоса частот, в  раз большая. С другой стороны, именно широкополосность ЧМ и ФМ сигналов обеспечивает их большую помехоустойчивость по сравнению с АМ сигналами.

Сигналы с многотональной угловой модуляцией отличаются еще большей сложностью спектрального состава. В их спектре присутствуют не только боковые частоты с гармониками частот модулирующего сигнала, но и боковые комбинационные частоты типа _o₁₂ ..._i, со всеми возможными комбинациями частот модулирующего сигнала _i. При непрерывном спектре модулирующего сигнала спектры ЧМ и ФМ сигналов также становятся непрерывными.

Демодуляция УМ – сигналов много сложнее демодуляции сигналов АМ.

При демодуляции записанных в ЗУ цифровых сигналов обычно используется метод формирования комплексного аналитического сигнала с помощью преобразования Гильберта:

u_a(t) = u(t) + j u_h(t),

где u_h(t) – аналитически сопряженный сигнал или квадратурное дополнение сигнала u(t), которое вычисляется сверткой сигнала u(t) с оператором Гильберта (1/πt):

u_h(t) = (1/π) u(t') dt'/(t-t').

Полная фаза колебаний представляет собой аргумент аналитического сигнала:

targ(u_a(t)).

Дальнейшие операции определяются видом угловой модуляции. При демодуляции ФМ сигналов из фазовой функции вычитается значение немодулированной несущей ω_оt:

(t) = (t) - ω_ot.

При частотной модуляции фазовая функция дифференцируется с вычитанием из результата значения частоты ω_о:

(t) = d(t)/dt - ω_o.
