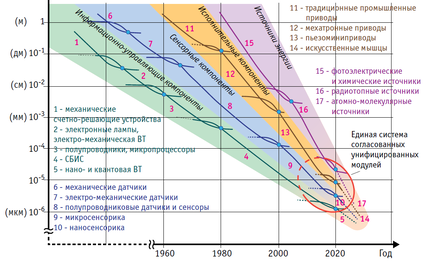

Рис. 11 Развитие компонентов технических систем

На современном этапе таким техническим событием можно считать преимущества мехатронного подхода, что позволяет реализовать синергетический эффект функционального интегрирования (рис. 11) в виде улучшения технических и эксплуатационных параметров устройств, таких как надежность, эффективность, удельное энергопотребление и т.д., а также создавать уникальные компоненты и системы, в целом не реализуемые без использования подобных технологий разработки и изготовления мехатронных модулей движения.

Первый качественный прорыв был сделан в информационно-управляющих компонентах на базе 2D-микроэлектронных технологий. До последнего времени подобные компоненты продолжают лидировать в процессе интеллектуализации и практически уже не лимитируют общий прогресс миниатюризации технических систем в целом. С точки зрения прогресса наиболее важными стали микроминиатюризация сенсорных компонентов на базе ЗD-микросистемных технологий, появление микро-электро-механических систем (МЭМС) и микро-опто-электро-механических систем (МОЭМС). Основными компонентами, сдерживающими дальнейшую миниатюризацию технических систем, являются исполнительные (силовые) компоненты. Они до настоящего времени базируются в основном на технических идеях двигателей 19 века. Их будущий прогресс связан с созданием микроминиатюрных исполнительных устройств.

Мехатронный подход к проектированию технических систем на основе общесистемных критериев, соответствующих основным требованиям к системе, перспективен в первую очередь для технических систем, когда не предполагается расширение их функционального назначения и номенклатуры.

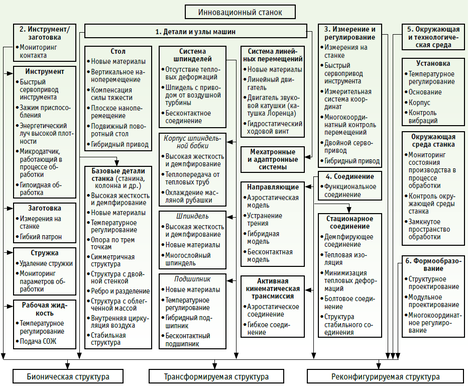

Рис. 12. Принципиальная структура-схема инновационного станка

Системно-мехатронный подход значительно сложнее модульно-мехатронного в силу большей сложности объекта оптимизации. Даже оставаясь нереализуемым, он служит конечной целью или пределом, к которому следует стремиться. Сложность системно-мехатронного подхода логично объясняет тот факт, что мехатроника началась именно с создания однофункциональных компонентов. Следовательно, особенности мехатронного подхода позволяют получать синергетический эффект функционального интегрирования в виде улучшения технических и эксплуатационных параметров устройств, таких как надежность, эффективность, удельное энергопотребление и т.д., а также создавать уникальные компоненты и системы, по существу не реализуемые без подобных технологий разработки и изготовления. На рис. 12 приведена принципиальная структура инновационного станка – станка будущего, структура, свойства и характеристики которого определяются системой элементов, реализующих иные физические принципы взаимодействия, построение которых основано на одной из трех структур: трансформируемой, реконфигурируемой или бионической. Очевидно, что процесс достижения этой цели будет поэтапным и потребует соответствующих исследований и разработок на основе указанных физических принципов.
