Из ДЗ химия - ЗАДАНИЕ, Комментарии

Выбор формул для расчета ЭКВИВАЛЕНТНОГО КОЛИЧЕСТВА ВЕЩЕСТВА m_э (тонн)

Эк­ви­ва­ле­нт­ное ко­ли­че­ство ве­ще­ства по пер­вич­но­му об­ла­ку m_э1 опре­де­ля­ет­ся по фор­му­ле (5)

m_э1 = K₁ ·K₃ ·K₅ ·K_7п ·m_о (5)

m_о - ко­ли­че­ство вышедшего при ава­рии АХОВ, тонн,(см. формулы (1) и (2) ).

Эк­ви­ва­ле­нт­ное ко­ли­че­ство ве­ще­ства, во вторичном об­ла­ке m_э2 , которое образуется за счет испарения жидкой фазы АХОВ (т.е. ТОЛЬКО у АХОВ, хранящихся в ЖИДКОМ состоянии) опре­де­ля­ет­ся по фор­му­ле (6)

,т (6) Коэффициент К₁ в зависимости от наличия первичного и /или вторичного облака определяется в соответствии с указаниями таблицы на стр.5 и по табл.14 (см. стр. 11, столбец 7), а также уточнений в приведенной НИЖЕ Сводной таблице (см. стр.16). Коэффициент К₇ определяется в зависимости от наличия первичного и /или вторичного облака.

Для хранения АХОВ в виде ГАЗОВ ВСЕГДА К₇ = 1,

для хранения АХОВ в ЖИДКОМ виде К₇ определяется по табл.14 (см. стр.11, столбцы 10-14) для КОНКРЕТНОГО значения температуры (заданного для метеоусловий в задаче).

Поскольку в табл.14 (см. 11, столбцы 10-14) приведены только ПЯТЬ дискрет-ных значений температур (-40⁰, -20⁰, 0⁰, 20⁰, 40⁰), то для ПРОМЕЖУТОЧНЫХ значений температур, заданных в условии задачи, необходимо значения коэффициента К₇ определить ИНТЕРПОЛЯЦИЕЙ.

Например, если в условии задачи дана температура 30⁰ , а в табл.14 (см. стр. 11) в столбцах 13 и 14 для соответствующего АХОВ приведены значения К₇ для 20⁰ и 40⁰, необходимо интерполяцией найти значение К₇ для 30⁰.

Оба ПЕРВИЧНОЕ и ВТОРИЧНОЕ ОБЛАКА образуются ТОЛЬКО у ЖИДКОГО АХОВ, хранящегося под ВЫСОКИМ ДАВЛЕНИЕМ /вариант 1/ и у АММИАКА, хранящегося ИЗОТЕРМИЧЕСКИ /вариант 2а/.

АХОВ, у которых образуется только ОДНО (или только ПЕРВИЧНОЕ/вариант 4/, или только ВТОРИЧНОЕ /вариан-ты 2 и3/) ОБЛАКО, для ДРУГОГО (НЕ ОБРАЗУЮЩЕГОСЯ) ОБЛАКА должны иметь значения коэффициентов К₁=0 и К₇=0 . Эти значения (К₁=0 и К₇=0)/для К₇ с соответствующим индексом 7п для первичного облака и 7в для вторичного облака/ указаны в Сводной таблице (стр.16) зеленым цветом и взяты в скобки.

Сводная таблица значений К₁ и К_7в

по хранению АХОВ и образующимся ОБЛАКАМ

ИСТОЧНИК: Охрана труда в машиностроении: Учебник для машиностроительных вузов/Под общ.ред.Е.Я.Юдина,

2-е изд. – М.:Машиносмтроение,1983.-432 стр.

Семинар 8 . Расчет системы заземления, зануления.

(285 -289) ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ

Защитное заземление - преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Принцип действия защитного заземления - снижение до БЕЗОПАСНЫХ

значений напряжения прикосновения и шага , обусловленных замыканием на корпус.

Область применения трехфазные ТРЕХПРОВОДНЫЕ СЕТИ

- с изолированной нейтралью НАПРЯЖЕНИЕМ до 1000 В

- и с любым режимом нейтрали НАПРЯЖЕНИЕМ свыше 1000 В.

Заземляющее устройство - это совокупность

* заземлителя в виде металлических проводников, находящихся непосредственно

в земле, и

* заземляющих проводников, соединяющих заземляемые части электроустановки с

заземлителем.

В качнестве искусственных заземлителей применяют

- вертикальные и горизонтальные электроды из

*стальных труб диаметром 3-5 см (не менее 10 мм),

*уголков 40х40 - 60х60 мм длиной 2,5-3 м;

*стальных прутков (стержней)диаметром 10-16 мм длиной до 10 м (3-5 м) и др.

Эти электроды забивают в землю в предварительно вырытой траншеи глубиной 0,7 - 0,8 м.

В качестве естественных заземлителей используют проложенные в земле неизо-лированные водопроводные трубы, обсадные трубы артезианских колодцев, скважин, шурфов, имеющую соединение с землей металлическую арматуру железобетонных конструкций фундаментов зданий и т.п. Прокладку заземляющих проводников производят ОТКРЫТО по конструкциям зданий (по стенам на специальных опорах).

Заземление может быть одиночным или групповым

Напряжение шага меняется от максимального значения (около электрода) до нуля при определенном удалении от электрода.

При групповом заземлении напряжение шага МЕНЬШЕ, чем при одиночном заземлителе.

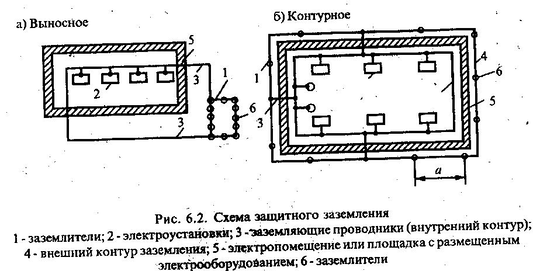

Заземление может быть выносным или контурным .

Выносные заземления применяют при МАЛЫХ токах замыкания на землю и, в частности, в установках напряжением до 1000 В.

При контурном заземлении обеспечивается ВЫРАВНИВАНИЕ потенциала на защищаемой территории и в результате снижение напряжения шага и

напряжения прикосновения .

Согласно Правилам устройства электроустановок (ПУЭ) наибольшее ДОПУСТИМОЕ сопротивление защитного заземления не должна превышать:

- 10 Ом - при мощности источника тока не превышает 100 кВ .А

- 8 Ом - в установках напряжением 220/127 В,

- 4 Ом - в установках напряжением 380/220 В, (случай для Примера)

- 0,5 Ом - в установках напряжением выше 1000 В с заземленной нейтралью.

В общем виде сопротивление заземления не должно превышать величины:

-250/ I _з, для установок напряжением свыше 1000 В, но не более 10 Ом;

-125/ I _з , для установок напряжением до 1000 В, но не более 10 или 4 Ом;

где I _з - ток замыкания на землю, А.(ампер)

ЗАЗЕМЛЕНИЮ подлежат металлические нетоковедущие части оборудования

- при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока в помещениях без повышенной ОПАСНОСТИ .

- при напряжении 42 В и выше переменного тока и 110 В и выше постоянного тока в помещениях с повышенной ОПАСНОСТЬЮ и ОСОБО ОПАСНЫХ, а

также в НАРУЖНЫХ установках.

- всех видов и напряжений во ВЗРЫВООПАСНЫХ помещениях.

Основные понятия о заземлении Заземление является неотъемленимой частью любых электроустановок и предназначено не только для обеспечения функционирования электрооборудования, но и для обеспечениения безопасности и сохранности здоровья и жизни человека при случайном возможном его контакте с нетоковедущими элементами конструкций электрооборудования. В ПУЭ применяют следующие понятия: 1)заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством; 2)защитное заземление - заземленипе, выполняемое в целях электробезопасности; 3)рабочее (функциональное) заземление - заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности); 4)защитное зануление в электроустановках до 1кВ - преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях 3-х фазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности. Различают естественные и искусственные заземлители. Естественными заземлителями являются находящиеся в земле металлические конструкции зданий и сооружений, трубопроводы и свинцовые оболочки кабелей. Искусственные заземлители выполняются из стальных заземлителей, забитых на требуемую расчетную глубину и соединенных посредством сварки стальной полосой или арматурой на глубине 0,5...0,7м.Все соединения сети заземления выполняются на сварке. Каждый заземляемый элемент подключается к сети заземления отдельным ответвлением. Для справки: при устройстве заземлений надо стремиться к снижению напряжений шага и прикосновения. Достигается это благодаря контурным заземлителям с уравнительными полосами, которые позволяют равномерно распределить потенциал на всей площади. Такое заземление применяют на подстанциях. Внутренние магистрали заземления соединяются с наружным контуром в нескольких местах. Чтобы избежать большой разности потенцалов во внешней части контура, особенно в местах входа и въезда в подстанцию, закладывают дополнительно две-три стальные полосы (в форме козырька) с постепенным заглублением до 1,5...2м. Этим достигается более пологий спад потенциала и снижение напряжения шага.
