Текст из файла (страница 2)

В задании требуется собрать схему на представленном выше рис.4 и мультиметром и вольтметром магнитоэлектрической системы поочередно измерить напряжение на зажимах. Далее, используя полученные значения, требуется рассчитать ЭДС источника и его внутренне сопротивление.

Результаты.

Полученные данные занесены в таблицу 4.

Таблица 4.

Сопротивление М2044:

R= = – при шкале в 150В

R= =5* – при шкале в 75В

Погрешности

ΔUGDM=0,0003*Uизм +4D (4 знака после запятой)

Класс точности магнитоэлектрической системы М2044 равен γ=0,2 (из паспортных данных). γ= =>

При максимальном значении Uмах=150В ΔU=0,3B

При максимальном значении Uмах=75B ΔU=0,15B

Используя формулы I= и E=I*r+U получаем E= (r+Rv). Вставим в нее полученные измерения:

E= (r+10^7) (1)

E= (r+10^6) (2)

E= (r+5*10^5) (3)

Приравниваем правые части уравнений (1) и (2) и находим величину r:

(r+10^7)= (r+10^6)

r(1-66,56/483)=10^7* -10^6

r=10^6* ≈4,4*10^5Ом

Подставим в формулы (1), (2), (3):

E= (4,4*10^5+10^7)≈69,49

E= (4,4*10^5+10^6)≈ 69,55

E= (4,4*10^5+5*10^5)=69,56

=> E≈69,53

Задание 5. Изучение работы стабилизированного источника питания постоянного тока в режимах стабилизации тока и стабилизации напряжения

Оборудование:

Источник питания постоянного тока с большим внутренним сопротивлением; цифровой мультиметр серии GDM8145, вольтметр магнитоэлектрической системы серии М2044 (или аналогичный).

Методика измерений.

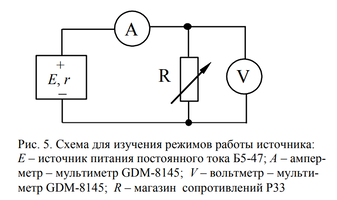

В задании предложено собрать схему как на представленном выше рис.5. Меняя сопротивление с шагом в 10 Ом на магазине сопротивлений, необходимо измерить соответствующие значения напряжения и тока, а по полученным данным определить величину сопротивления нагрузки, соответствующую смене режима стабилизации. Далее было предложено построить графики зависимости тока, напряжения и выделяемой мощности от сопротивления нагрузки.

Результаты.

Полученные данные занесены в таблицу 5. Выделяемую мощность рассчитываем согласно формуле P=U*I.

Режиму стабилизации тока соответствует сопротивление нагрузки R<<r, т.к. падение напряжения на нагрузке меняется пропорционально ее сопротивлению:

I= ≈ ≈const

=> U=I*R≈

Режиму стабилизации напряжения соответствует сопротивление R>>r, в этом случае ток в цепи обратно пропорционален сопротивлению нагрузки: I= ≈

U=I*R≈E≈const (напряжение на нагрузке не зависит от сопротивления нагрузки).

Графики зависимостей I, U, P от R представлены во вложении(на миллиметровке).

По графикам зависимости тока и напряжения от нагрузки четко видно, что режим стабилизации меняется при R=69,9Ом. Это значение соответствует наибольшему значению мощности на графике зависимости мощности от напряжения.

Таблица 5.

Вывод по работе:

1.Изучено влияние вольтметра, определено требование к вольтметру

2.Изучено влияние амперметра, определено требование к амперметру

3.Определено сопротивление электростатического вольтметра R=10^13Ом

4.Определены ЭДС и внутреннее сопротивление источника E=69,53B , r=4,4*10,5Ом

5.Изучена работа стабилизированного источника питания, найдено сопротивление, соответствующее смене режима стабилизации R=69,9Ом

Данная лабораторная работа позволила мне освоить некоторые измерительные приборы, разобраться в принципе их работы и оценить влияние приборов на полученные измерения в следствие не идеальности устройства. Были выявлены некоторые требования к электроизмерительным приборам, а также исследованы графики зависимостей одних величин от других. Все это пригодится в дальнейшем в процессе выполнения учебных и исследовательских заданий.
