Рисунок. 3.9 - Диаграмма токов MINI-DC-UPS/24DC/2
Таблица 3.6 - Входные данные MINI-DC-UPS/24DC/2
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
| Диапазон входных напряжений переменного тока | 85 В AC ... 264 В AC |
| Диапазон входных напряжений постоянного тока | 100 В DC ... 350 В DC |
| Время автономной работы | настраивается: 0,5 мин; 1 мин; 2 мин; 3 мин; 5 мин; 10 мин; 15 мин; 20 мин; 30 мин; длительно |
| Потребляемый ток | 0,85 A (230 В AC) |
| 1,5 A (120 В AC) | |
| Ограничение пускового тока/I²t | < 1,1 A2c |
| Провалы напряжения в сети | см. диаграмму |
| Время включения, типовое | 100 мс |
| Коэффициент мощности (cos phi) | около 0,5 |
| Защитная схема | Варистор |
| Входной предохранитель, встроенный | 3,15 A (инертного типа, внутренний) |
Таблица 3.7 - Выходные данные MINI-DC-UPS/24DC/2
| Номинальное напряжение на выходе | 24 В DC |
| Диапазон настройки выходного напряжения | 22,5 В DC ... 29,5 В DC (Нормальный режим работы; буферный режим работы в зависимости от напряжения батареи 27,9 ... 19,2 В постоянного тока) |
| Выходной ток | 2 A |
| Изменение хар-к | 60 °C ... 70 °C (2,5 %/K) |
| Ограничение тока на выходе | макс. 3 A |
| Нагрузка, емкостная, максимальная | неограниченно |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 15 Вт |
| Рассеиваемая мощность, без нагрузки, макс. | 3,8 Вт |
| КПД | > 83 % |
| Остаточная пульсация | < 50 мB |
| Коммутационные пики, номинальная нагрузка | < 100 мB |
| Возможность параллельного подключения | Нет |
| Защита от внутреннего перенапряжения | < 35 В пост. тока |
| Стойкость к обратному питанию | 35 В DC |
Таблица 3.8 - Общие сведения MINI-DC-UPS/24DC/2
| Вес нетто | 0,45 кг |
| Носитель информации | внешний, аккумулятор 0,8 Aч / 1,3 Aч |
| Напряжения изоляции на входе / выходе | 4 кВ (Типовое исп.) |
| 2 кВ (Выборочное исп.) | |
| Степень защиты | II (в закрытом шкафу управления) |
| MTBF (IEC 61709, SN 29500) | |
| > 753000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 55011 (EN 55022) |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электрическое оснащение машин | EN 60204-1 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| EN 61558-2-17 | |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL, одобренный UL 60950 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
Выбор энергоаккумулятора

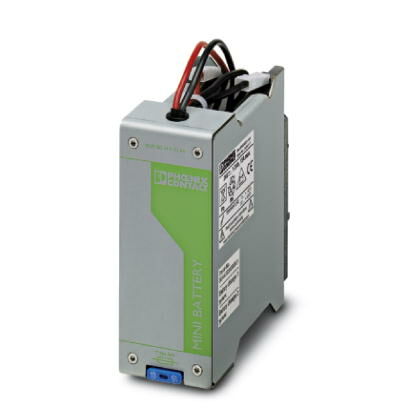

Рассмотрим энергоаккумулятор, свинцово-кислотный, технология VRLA, 24 В пост. тока, 1,3 А-ч (рисунок 3.10). Входные, выходные данные и общие сведения приведены в таблицах 3.9, 3.10, 3.11 соответственно.
Рисунок. 3.10 - Энергоаккумулятор, свинцово-кислотный, технология VRLA, 24 В пост. тока, 1,3 А-ч
-
Таблица 3.9 - Входные данные MINI-BAT/24DC/1.3AH
| Номинальное напряжение на входе | 24 В DC |

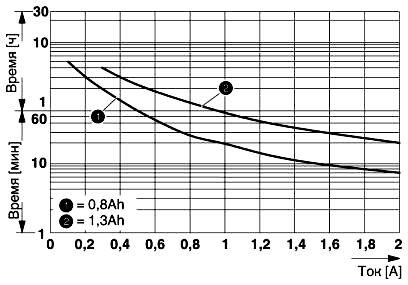

| Время автономной работы | 20 минута (2 А) |
| 5 минута (5 А) |
-
Таблица 3.10 - Выходные данные MINI-BAT/24DC/1.3AH
| Номинальное напряжение на выходе | 24 В DC |
| Выходной ток Iмакс. | 15 A |
| Возможность параллельного подключения | 5 |
| Возможность последовательного подключения | Нет |
| Выходные предохранители | 1x 15 A |
Таблица 3.11 - Общие сведения MINI-BAT/24DC/1.3AH
| Технология IQ | нет |
| Утилизация | Старые батареи нельзя выбрасывать с бытовым мусором, их утилизация должна осуществляться согласно действующим национальным требованиям. Их можно вернуть компании Phoenix Contact или производителю. |
| Вес нетто | 1,7 кг |
| Степень защиты | III |
| Сертификация UL | UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
Выбор автоматического выключателя
Рассмотрим автоматический выключатель PL6-B6/1 (рисунок 3.11).
Рисунок. 3.11 - Автоматический выключатель PL6-B6/1
Основные сведения:
- базовая серия автоматических выключателей для защиты цепей от тока перегрузки и короткого замыкания;
- характеристики отключения B, С, D (рисунок 3.13);
- отключающая способность 6кА;
- номинальный ток до 63А;
- возможность монтажа дополнительных принадлежностей;
- номинальное напряжение 230/400В АС, 48В DC;
- класс токоограничения 3 - высокая ограничивающая способность протекающей энергии при коротком замыкании;
- степень защиты IP20;
- возможность использования соединительной шины;
- положение при монтаже произвольное;
- сторона подключения к сети произвольная - возможность выбора вводных.выводных зажимов;
- сечение присоединяемого провода 1-25мм2
Технические характеристики сведены в таблицу 3.12. Габаритные размеры указанны на рисунке 3.12.
Таблица 3.12 - Технические характеристики PL6-B6/1
| Максимальная отключающая способность, кА | 6 |
| Количество полюсов | 1 |
| Вид | Автоматический выключатель |
| Номинальный ток, А | 6 |
| Номинальное напряжение АС, В | 230 |
| Номинальное напряжение DC, В | 48 |
| Характеристика отключения | B |

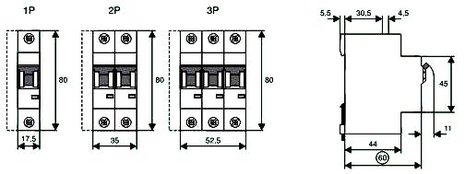

Рисунок. 3.12 - Габаритные размеры

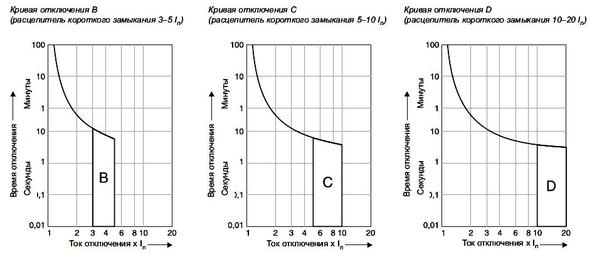

Рисунок. 3.13 - Времятоковые характеристики срабатывания автоматических выключателей.
Выбор релейного модуля
Релейный модуль показан на рисунке рисунок 3.14.
Рисунок. 3.14 - Реле PLC-RSC-24DC/21
Интерфейсный блок PLC, состоит из базового клемного модуля PLC-BSC.../21 с пружинными зажимами и вставным миниатюрным реле с силовыми контактами, устанавливается на монтажную рейку NS 35/7,5, 1 переключающий контакт, входное напряжение 230 В перемен. тока / 220 В постоянного тока. Диаграмма мощности отключения представлена на рисунке. 3.16. Электрическая схема представлена на рисунке 3.17.

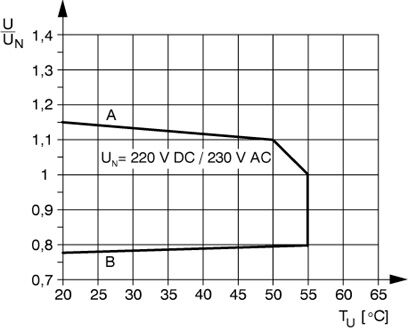

Рисунок. 3.15 - Нагрузочная диаграмма
Кривая A
максимально допустимое напряжение при длительной нагрузке Uмакс. при предельном токе продолжительной нагрузки на стороне контактов, рисунок 3.15.
Кривая B
минимальное допустимое напряжение трогания Uan после предвозбуждения
Рисунок. 3.16 - Диаграмма мощности отключения
