ПРИЛОЖЕНИЕ В
(Обязательное)
Таблица В.1 – Данные для расчета эффективного тока
| № участка | Iн, А | Iк, А | Δt, мин |
| Четное направление (Кръерный-Тарманчукан) | |||
| I-II | 128,41 | 134,66 | 0,15 |
| II-III | 134,66 | 1452,77 | 0,66 |
| III-IV | 1452,77 | 1172,61 | 0,5 |
| IV-V | 1172,61 | 1516,93 | 0,41 |
| V-VI | 1516,93 | 1476,22 | 0,65 |
| VI-VII | 1476,22 | 1614,62 | 0,75 |
| VII-VIII | 1614,62 | 1596,6 | 0,18 |
| VIII-IX | 1596,6 | 1589,54 | 0,64 |
| IX-X | 1589,54 | 1552,09 | 0,47 |
| X-XI | 1552,09 | 1366,5 | 0,5 |
| XI-XII | 1366,5 | 1611,76 | 0,59 |
| XII-XIII | 1611,76 | 1511,51 | 0,18 |
| XIII-XIV | 1511,51 | 1572,02 | 0,26 |
| XIV-XV | 1572,02 | 1357,87 | 0,14 |
| XV-XVI | 1357,87 | 2403,08 | 0,41 |
| XVI-XVII | 2403,08 | 2451,34 | 0,47 |
| XVII-XVIII | 2451,34 | 2117,26 | 0,77 |
| XVIII-XIX | 2117,26 | 2106,28 | 0,13 |
| XIX-XX | 2106,28 | 2152,05 | 0,36 |
| XX-XXI | 2152,05 | 1951,14 | 0,28 |
| XXI-XXII | 1951,14 | 1919,84 | 0,31 |
| XXII-XXIII | 1919,84 | 1936,41 | 0,45 |
| XXIII -XXIV | 1936,41 | 1827,8 | 0,57 |
| XXIV-XXV | 1827,8 | 288,35 | 0,61 |
ПРИЛОЖЕНИЕ Г
(Обязательное)

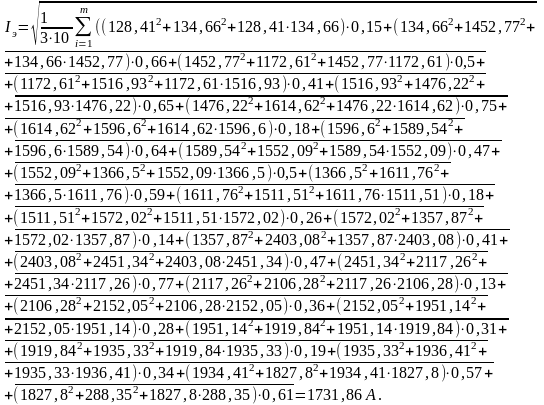

Рассчитаем эффективный ток для 10 минут,
= 10 мин:
ОКОНЧАНИЯЕ ПРИЛОЖЕНИЯ Г
(Обязательное)
Рассчитаем эффективный ток для 3 минут, = 3 мин:
ПРИЛОЖЕНИЕ Д
(Обязательное)
Таблица Д.1 - Значения токов поездов для интервалов времени t1 – t5
| Момент времени | Чётное направление | Нечётное направление | ||||
| № поезда | L, км | I, А | № поезда | L, км | I, А | |
| t1=1 мин | 2 | 1,13 | 1110,56 | 1 | - | - |
| 4 | 12,65 | 221,17 | 3 | 52,81 | 50,03 | |
| 6 | 24,17 | 912,79 | 5 | 42,03 | 50,03 | |
| 8 | 35,69 | 50,03 | 7 | 31,25 | 306,62 | |
| 10 | 47,21 | 1006,43 | 9 | 20,47 | 102,19 | |
| - | - | - | 11 | 9,69 | 118,07 | |
| t2=3 мин | 2 | 3,45 | 50,03 | 1 | - | - |
| 4 | 14,97 | 952,94 | 3 | 50,64 | 50,03 | |
| 6 | 26,49 | 1000,53 | 5 | 39,86 | 373,13 | |
| 8 | 38,01 | 50,03 | 7 | 29,08 | 50,03 | |
| 10 | 49,53 | 994,21 | 9 | 18,3 | 50,03 | |
| - | - | - | 11 | 7,52 | 119,09 | |
| t3=5 мин | 2 | 5,77 | 50,03 | 1 | - | - |
| 4 | 17,29 | 892,23 | 3 | 48,48 | 50,03 | |
| 6 | 28,81 | 821,67 | 5 | 37,7 | 50,03 | |
| 8 | 40,33 | 102,04 | 7 | 26,92 | 50,03 | |
ОКОНЧАНИЯЕ ПРИЛОЖЕНИЯ Д
(Обязательное)
Окончание таблицы Д.1
| Момент времени | Чётное направление | Нечётное направление | ||||
| № поезда | L, км | I, А | № поезда | L, км | I, А | |
| t1=5 мин | 10 | 51,85 | 936,09 | 9 | 16,14 | 50,03 |
| - | - | - | 11 | 5,36 | 178,62 | |
| t2=7 мин | 2 | 7,99 | 50,03 | 1 | - | - |
| 4 | 19,51 | 805,14 | 3 | 46,3 | 50,03 | |
| 6 | 31,03 | 877,48 | 5 | 35,52 | 50,03 | |
| 8 | 42,55 | 749,96 | 7 | 24,74 | 189,17 | |
| 10 | 54,07 | 950,03 | 9 | 13,96 | 50,03 | |
| - | - | - | 11 | 3,18 | 222,48 | |
| t3=9 мин | 2 | 10,24 | 242,16 | 1 | 54,98 | 50,03 |
| 4 | 21,76 | 127,67 | 3 | 44,2 | 50,03 | |
| 6 | 33,28 | 50,03 | 5 | 33,42 | 307,19 | |
| 8 | 44,8 | 826,88 | 7 | 22,64 | 50,03 | |
| 10 | 56,32 | 1108,95 | 9 | 11,86 | 325,54 | |
| - | - | - | 11 | 1,08 | 304,07 | |
