Текст из файла (страница 6)

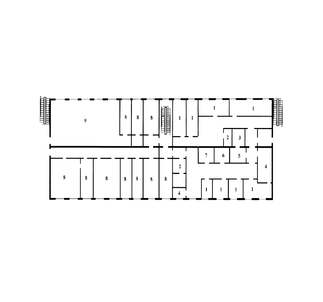

Рисунок 2.6 Схема пункта технического осмотра вагонов, второй этаж

Таблица 2.10

Наименование помещений второго этажа пункта технического осмотра

Здание компрессорной:

Одно этажное здание, геометрические размеры 6м на 28 м, высота 4,5 м. II степени огнестойкости. Имеется чердачное и подвальное помещение. Схема компрессорной проиллюстрирована ниже, рисунок 2.7. . В таблице 2.11 указаны наименования помещений.

Строительные материалы и конструкции:

• фундамент– железобетонный ленточный;

• стены – кирпичные;

• перегородки–кирпичные;

• перекрытия – железобетонные;

• полы – железобетонные;

• кровля – кровельное железо по деревянной обрешетке;

• проемы оконные – деревянные;

• проемы дверные – металлические;

• внутренняя отделка – штукатурка, окраска стен;

• лестничные марши – железобетонные.

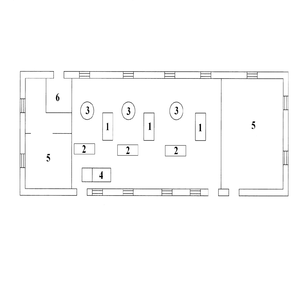

Рисунок 2.7 Схема компрессорной

Таблица 2.11

Наименование помещений компрессорной

2.2.4 Коммуникации зданий эксплуатационного вагонного депо ст. Хабаровск 2

Электроснабжение:

Электроосветительная сеть зданий располагающихся на территории объекта напряжением 220В, силовое электрооборудование 380В. На территории эксплуатационно-вагонного депо круглосуточно дежурит электрик. Энергослужба на объекте не организована.

Служебно-бытовой корпус – отключение электроэнергии производится в электрощитовой расположенной на первый этаже справа от центрального входа возле складского помещения.

Пункт технического осмотра вагонов - отключение электроэнергии производится в электрощитовой расположенной на первый этаже в правой стороне здания от центрального входа возле душевой.

Компрессорная – отключение электроэнергии производится в электрощитовой расположенной в левой стороне здания и имеет отдельный вход с тыльной стороны здания.

Вентиляция:

Здание служебно-бытового корпуса – естественная, принудительная отключение производится в помещениях вентиляционной расположенных на первом и втором этажах.

Здание пункта технического осмотра вагонов - естественная.

Здание компрессорной– естественная.

Отопление:

Во всех зданиях отопление водяное – централизованное.

2.2.5 Наименование помещений и пожарная нагрузка

Здание служебно-бытового корпуса:

Первый этаж: кладовые, подсобные помещения, гардероб, раздевалка, парная, душевая, отдел машинистов, вентиляционная, туалет, электрощитовая, столовая, горячий и холодный цеха, охлаждающая камера, моечная, бельевая, тепловой узел.

Пожарная нагрузка - мебель, линолеум, бытовая техника, вещи. Величина пожарной нагрузки, 181-650 МДж.

Второй этаж – кабинеты, процедурный кабинет, кабинет стерилизации, учебный класс, конференц-зал, складское помещение, моечная, душевая, туалет, гардероб, сушилка. Пожарная нагрузка - мебель, линолеум, бытовая техника, вещи. Величина пожарной нагрузки 181-650 МДж.

Третий этаж - кабинеты, душевая, туалет. Пожарная загрузка - мебель, линолеум, бытовая техника, вещи. Величина пожарной нагрузки, 181-650 МДж.

Категория здания служебно-бытового корпуса «В».

Пункт технического осмотра вагонов:

Первый этаж - мастерская, столовая, учебный класс, раздевалка, электрощитовая, кладовая, туалет, сауна, сушилка. Пожарная нагрузка - мебель, бытовая техника, вещи. Величина пожарной нагрузки 181-650 МДж.

Второй этаж – кабинеты, учебный класс, раздевалка, душевая, туалет, кладовая, сушилка. Пожарная нагрузка - мебель, бытовая техника, вещи. Величина пожарной нагрузки 181-650 МДж.

Категория здания пункта технического осмотра вагонов «В».

Здание компрессорной:

Первый этаж – компрессорная, электрощитовая, подсобное помещение. Пожарная нагрузка - мебель, бытовая техника, вещи, электрооборудование. Величина пожарной нагрузки 61-180 МДж.

Категория здания компрессорной «В».

2.2.6 Внутреннее и наружное противопожарное водоснабжение.

Здание служебно-бытового корпуса – выполнено в виде внутреннего противопожарного водопровода с установкой в шкафах пожарных кранов и комплекта пожарных рукавов и ствола «Б» - по четырем пожарным кранам на первом и втором этажах возле лестничного марша, на третьем этаже два пожарных крана возле лестничного марша.

Здание пункта технического осмотра вагонов выполнено в виде внутреннего противопожарного водопровода с установкой в шкафах пожарных кранов и комплекта пожарных рукавов и ствола «Б» - по одному пожарному крану возле лестничного марша на каждом этаже.

Здание компрессорной–внутреннее противопожарное водоснабжение отсутствует.

Наружное противопожарное водоснабжение осуществляется от ближайших пожарных гидрантов расположенных:

• ул. Пр. 60 лет Октября, 65 ПГ-К-200 (водоотдача ПГ-К-200 при давлении в водопроводной сети 3 атм. составляет 110 л/с) на территории объекта;

• ул. Пр. 60 лет Октября,76 ПГ-К-200 (водоотдача ПГ-К-200 при давлении в водопроводной сети 3 атм. составляет 110 л/с) на расстоянии 150 м;

• ул. Пр. 60 лет Октября, 82 ПГ-К-200 (водоотдача ПГ-К-200 при давлении в водопроводной сети 3 атм. составляет 110 л/с) на расстоянии 130 м;

Расположение водоисточников показано на Генеральном плане эксплуатационного вагонного депо ст. Хабаровск 2, рисунок 2.1.

В случае отсутствия нормативных параметров подачи воды в наружных сетях противопожарного водоснабжения, необходимо сообщить диспетчеру службы центрального пункта пожарной связи.

2.2.7 Пути эвакуации.

Все двери эвакуационных выходов должны свободно открываться в сторону из помещений. При пребывании людей в помещении двери могут запираться лишь на внутренние легко открывающиеся запоры.

При эксплуатации эвакуационных путей и выходов запрещается:

• загромождать эвакуационные пути и выходы (в том числе: проходы, коридоры, тамбуры, лестничные площадки, марши лестниц, двери) различными материалами, изделиями, оборудованием, производственными отходами, мусором и другими предметами, а также забивать двери эвакуационных выходов;

• хранить в тамбурах выходов инвентарь и материалы;

• применять горючие материалы для отделки, облицовки и окраски стен и потолков, ступеней и лестничных площадок на путях эвакуации;

• использовать обычное стекло в остеклении дверей и фрамуг.

Из помещений первого этажа: в коридор и далее, непосредственно наружу через основной и запасные эвакуационные выходы.

Из помещений второго этажа: в коридор по основным лестничным маршам на первый этаж, и непосредственно наружу через основной и запасные эвакуационные выходы.

Из помещений третьего этажа: в коридор по основным лестничным маршам на первый этаж, и непосредственно наружу через основной и запасные эвакуационные выходы.

В качестве примера приведу иллюстрацию плана эвакуации из служебно-бытового корпуса первого этажа, рисунок 2.8.

Спасение людей в первую очередь производится непосредственно находящихся в зоне распространения опасных факторов пожара.

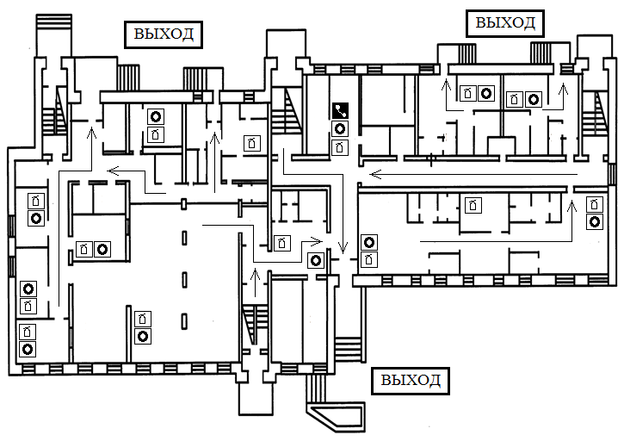

Рисунок 2.8 Пути эвакуации служебно-бытового корпуса, первый этаж

При невозможности эвакуировать людей по путям эвакуации применяются спасательные средства и спец. техника (переносные ручные пожарные лестницы, спасательные веревки, автолестници).

На место пожара вызывается скорая помощь.

Местом сосредоточения эвакуируемых выбирается площадка перед зданием, либо помещения соседнего здания (корпуса) так чтобы не мешать развертыванию сил и средств.

По завершению эвакуации людей проводят эвакуацию материальных ценностей.

3 Разработка плана тушения пожара

3.1 Возможные источники зажигания

Около 25% пожаров в большинстве промышленно развитых стран происходит из-за неисправностей эксплуатации электротехнических устройств, причем тенденция роста числа таких пожаров держится, весьма устойчиво, что объясняется расширением использования электроэнергии во всех отраслях.

Наиболее пожароопасными видами электроустановок является электропроводка, а наиболее частыми причинами их возгорания – короткие замыкания и перегрузка сети.

Пожарная опасность перегрузок вызвана повышением температуры токопроводящих жил проводов, нагревом изоляции проводов и кабелей с последующим их воспламенением.

Под коротким замыканием понимается не предусмотренное нормальными условиями работы замыкание через малое сопротивление токопроводящих частей, имеющих различную полярность или различные потенциалы, или подключаемых к различным фазам.

Пожарная опасность короткого замыкания в электроустановках связана с высокой температурой дуги в зоне замыкания (2000-4000 ^оС) и характеризуется двумя показателями: способностью изоляции проводов возгораться от нагрева дугой короткого замыкания и способностью образовывать в момент замыкания расплавление частиц проводниковых материалов, которые, разлетаясь на значительные расстояния, способны создавать самостоятельные очаги пожаров.

Причинами возникновения коротких замыканий в электропроводках чаще всего является нарушение изоляции токопроводящих частей вследствие её старения, механического повреждения, воздействия влаги и агрессивных сред.

В эксплуатационном вагонном депо причинами возникновения пожара могут быть:

• неисправности электропроводки, розеток и выключателей которые могут привести к короткому замыканию или пробою изоляции;

• использование поврежденных (неисправных) электроприборов;

• несоответствие электрической защиты приборов и оборудования действующим нормативам;

• использование в помещении электронагревательных приборов с открытыми нагревательными элементами;

• возникновение пожара вследствие попадания молнии в здание;

• возгорание здания вследствие внешних воздействий;

• неосторожное обращение с огнем и несоблюдение мер пожарной безопасности.

• поджоги.

На данном объекте к горючим средам относятся:

• мебель, пластиковые кресла, пластмасса, офисная и компьютерная техника, одежда, книги, упаковочная тара, а также функциональное оборудование выполненные из горючих материалов;

• строительные конструкции, их отделка, воздуховоды, трубопроводы, электрооборудование, изоляция электрических кабелей.

3.2 Места возникновения пожара.

Наиболее вероятные места возникновения пожара – кабинеты, складские помещения, сушилка, конференц-зал, раздевалка.

На втором этаже в здании служебно-бытового корпуса выбираем актовый зал. Площадь помещения 200 м². Предполагаемая причина пожара – короткое замыкание.

Пути возможного распространения пожара возможно по сгораемым строительным и отделочным материалам, деревянной мебели, личным вещам, находящимся в шкафах и т.д., что вызывает быстрое распространение пожара.

3.3 Выбор и обоснование огнетушащего вещества

Под пожаротушением подразумевается комплекс мероприятий, направленных на ликвидацию возникшего пожара. Поскольку для возникновения и развития процесса горения, обуславливающего явление пожара, необходимо одновременное сочетание горючего вещества, окислителя и непрерывного потока тепла от очага пожара к горючему материалу, то для прекращения горения достаточно исключить какой-либо из этих элементов.
