При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.
Рисунок 12
Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13 а, если узел изображен на том же листе, откуда он вынесен, или 13 б, если он вынесен на другом листе.
Рисунок 13
Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса "н".
5.5.5. Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.
5.5.6. Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.
5.5.7. На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.
Рисунок 14
Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.
5.5.8. Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования не допускаются.
5.5.9. Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11 а, 12 и 14.
5.5.10. Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение "повернуто"
по ГОСТ 2.305, если положение изображения определено однозначно, т.е. ориентировано координационными осями и/или высотными отметками.
5.5.11. Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

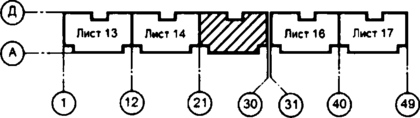

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.
Примечание. Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.
Рисунок 15
5.5.12. Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.
Под наименованием частично изображенного плана приводят запись: "Остальное см. план (наименование полностью изображенного плана)".
5.5.13. В наименованиях планов здания или сооружения указывают слово "План" и отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости <*>.
--------------------------------
<*> При выполнении двух и более планов на разных уровнях в пределах этажа.
Примеры
1. План на отм. 0,000
2. План 2 этажа
3. План 3-3
При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.
Пример - План на отм. 0,000 между осями 21-30 и А-Д
Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.
5.5.14. В наименованиях разрезов здания (сооружения) указывают слово "Разрез" и обозначение соответствующей секущей плоскости по 5.5.2.
Пример - Разрез 1-1
Примечание. В наименованиях разрезов изделий слово "Разрез" не указывают.
Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.
Пример - 5-5, Б-Б, а-а
5.5.15. В наименованиях фасадов здания или сооружения указывают слово "Фасад" и обозначения крайних осей, между которыми расположен фасад.
Пример - Фасад 1-12, Фасад 1-1, Фасад А-Г
Допускается в наименовании фасада указывать его расположение, например, "главный", "дворовый" и т.п.
5.5.16. Наименования изображений на чертежах не подчеркивают.
6. Правила выполнения спецификаций на чертежах
6.1. К схемам расположения элементов сборной конструкции, монолитной железобетонной конструкции, к чертежам расположения технологического оборудования и/или трубопроводов, установок (блоков) технологического, санитарно-технического и другого оборудования, а также к другим чертежам составляют спецификации по форме 7 (Приложение К).
При выполнении чертежей групповым методом составляют групповые спецификации по форме 8 (Приложение К).
6.2. Спецификацию помещают, как правило, на листе чертежей, где изображены схемы, планы расположения оборудования и трубопроводов, планы установок. Допускается выполнять спецификацию на отдельных листах в качестве последующих листов чертежей.
6.3. В электронных моделях, при необходимости, спецификации и другие таблицы на чертежах допускается выполнять в рабочем пространстве электронной модели с учетом положений ГОСТ 2.052. В этом случае их рекомендуется выполнять на отдельном информационном уровне.
6.4. Спецификации строительных изделий составляют по ГОСТ 21.501.
МАРКИ ОСНОВНЫХ КОМПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖЕЙ
Таблица Б.1
| Наименование основного комплекта рабочих чертежей | Марка | Примечание |
| Генеральный план и сооружения транспорта | ГТ | При объединении рабочих чертежей генерального плана и сооружений транспорта |
| Генеральный план | ГП | - |
| Автомобильные дороги | АД | - |
| Железнодорожные пути | ПЖ | - |
| Сооружения транспорта | ТР | При объединении рабочих чертежей автомобильных, железных и других дорог |
| Архитектурно-строительные решения | АС | При объединении рабочих чертежей архитектурных и конструктивных решений (кроме КМ) |
| Архитектурные решения | АР | - |
| Интерьеры | АИ | Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС |
| Конструкции железобетонные | КЖ | - |
| Конструкции металлические | КМ | - |
| Конструкции металлические деталировочные | КМД | - |
| Конструкции деревянные | КД | - |
| Гидротехнические решения | ГР | - |
| Антикоррозионная защита конструкций зданий, сооружений | АЗ | - |
| Электроснабжение | ЭС | - |
| Наружное электроосвещение | ЭН | - |
| Силовое электрооборудование | ЭМ | - |
| Электрическое освещение (внутреннее) | ЭО | - |
| Наружные сети водоснабжения | НВ | - |
| Наружные сети канализации | НК | - |
| Наружные сети водоснабжения и канализации | НВК | При объединении рабочих чертежей наружных сетей водоснабжения и канализации |
| Внутренние системы водоснабжения и канализации | ВК | - |
| Пожаротушение | ПТ | - |
| Отопление, вентиляция и кондиционирование | ОВ | - |
| Воздухоснабжение | ВС | - |
| Пылеудаление | ПУ | - |
| Холодоснабжение | ХС | - |
| Тепломеханические решения | ТМ | Котельных, ТЭЦ и т.п. |
| Тепломеханические решения тепловых сетей | ТС | - |
| Проводные средства связи <*> | - | Наименования основных комплектов и обозначения марок принимают по приложению А ГОСТ Р 21.1703 |
| Радиосвязь, радиовещание и телевидение | РТ | - |
| Пожарная сигнализация | ПС | - |
| Охранная и охранно-пожарная сигнализация | ОС | - |
| Наружные газопроводы | ГСН | - |
| Газоснабжение (внутренние устройства) | ГСВ | - |
| Технология производства | ТХ | - |
| Технологические коммуникации | ТК | При объединении рабочих чертежей всех технологических коммуникаций |
| Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов | АЗО | - |
| Тепловая изоляция оборудования и трубопроводов | ТИ | - |
| Автоматизация комплексная | АК | При объединении рабочих чертежей автоматизации различных технологических процессов и инженерных систем |
| Автоматизация <*> | - | Наименования основных комплектов и обозначения марок принимают по приложению А ГОСТ 21.408 |
| Гидромелиоративные линейные сооружения <*> | - | Наименования основных комплектов и обозначения марок принимают по приложению А ГОСТ 21.709 |
| <*> Приведены общие наименования объектов. | ||
| Примечания | ||
| 1. При необходимости могут быть назначены дополнительные марки основных комплектов рабочих чертежей. При этом в марку рекомендуется включать не более трех прописных букв русского алфавита, соответствующих, как правило, начальным буквам наименования основного комплекта рабочих чертежей. | ||
| 2. При необходимости марки основных комплектов рабочих чертежей допускается обозначать буквами латинского алфавита или цифровыми кодами в соответствии с правилами, установленными в стандартах организаций. | ||
ОСНОВНЫЕ НАДПИСИ И ДОПОЛНИТЕЛЬНЫЕ ГРАФЫ К НИМ
Форма 3
