Примеры выполнения разрезов зданий
0150A10B1DE05946
Рисунок Г.1 Пример выполнения разреза одноэтажного производственного здания
0150A10B1DE05946
Рисунок Г.2 Пример выполнения разреза многоэтажного производственного здания
0150A10B1DE05946
Рисунок Г.3 Пример выполнения разреза жилого дома
Примеры выполнения фасадов зданий
0150A10B1DE05946
Рисунок Д.1 Пример выполнения фасада и фрагмента фасада
производственного здания
0150A10B1DE05946

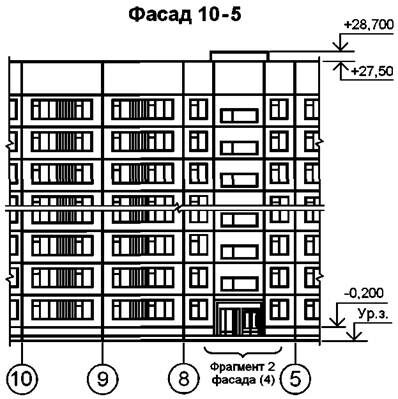

Рисунок Д.2 Пример выполнения фасада жилого дома
Пример выполнения плана полов
0150A10B1DE05946
Рисунок Е.1

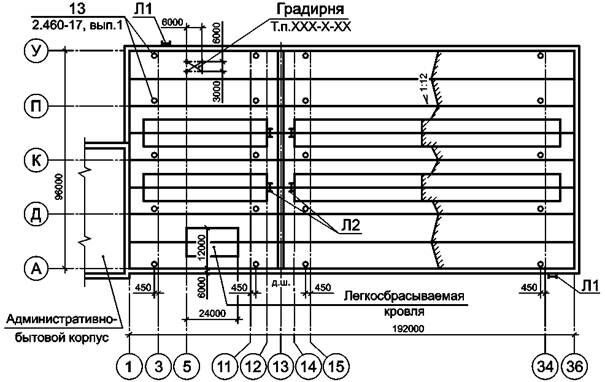

Пример выполнения плана кровли
0150A10B1DE05946
Рисунок Ж.1

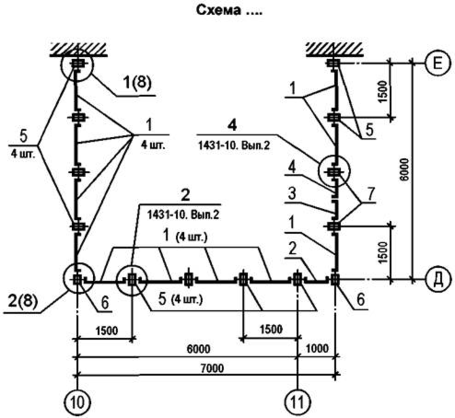

Пример выполнения схемы расположения элементов сборных перегородок
0150A10B1DE05946
Рисунок И.1
Пример выполнения схемы расположения элементов заполнения оконного проема
0150A10B1DE05946
Рисунок К.1
Примеры выполнения схем расположения элементов сборных конструкций
0150A10B1DE05946

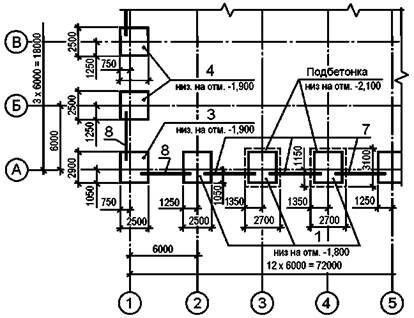

Рисунок Л.1 Схема расположения элементов фундаментов и фундаментных балок
0150A10B1DE05946

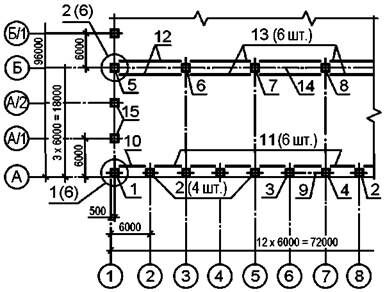

Рисунок Л.2 Схема расположения колонн и подкрановых балок
0150A10B1DE05946
Рисунок Л.3 Схема расположения плит покрытия
0150A10B1DE05946
Рисунок Л.4 Схема расположения панелей стен
0150A10B1DE05946

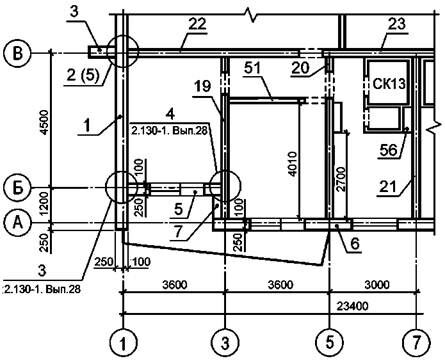

Рисунок Л.5 Схема расположения панелей стен, перегородок и других
элементов жилого дома
0150A10B1DE05946

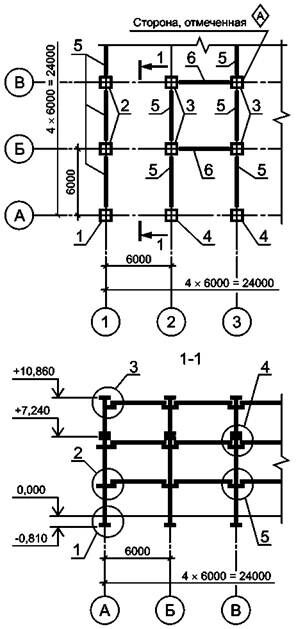

Рисунок Л.6 Схема расположения колонн, ригелей и балок перекрытия на отм. ...
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 чертежи архитектурных решений: Чертежи здания или сооружения, отображающие авторский замысел объекта с комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.
3.2 чертежи конструктивных решений: Чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.
3.3 строительная конструкция: Часть здания или сооружения, выполняющая определенные несущие, ограждающие и (или) эстетические функции.
3.4 строительное изделие: Изделие, предназначенное для применения в качестве элемента зданий, сооружений и строительных конструкций.
3.5 элемент строительной конструкции: Составная часть сборной или монолитной конструкции.
3.6 строительный материал: Материал, в том числе штучный, предназначенный для изготовления строительных изделий и возведения строительных конструкций зданий и сооружений.
